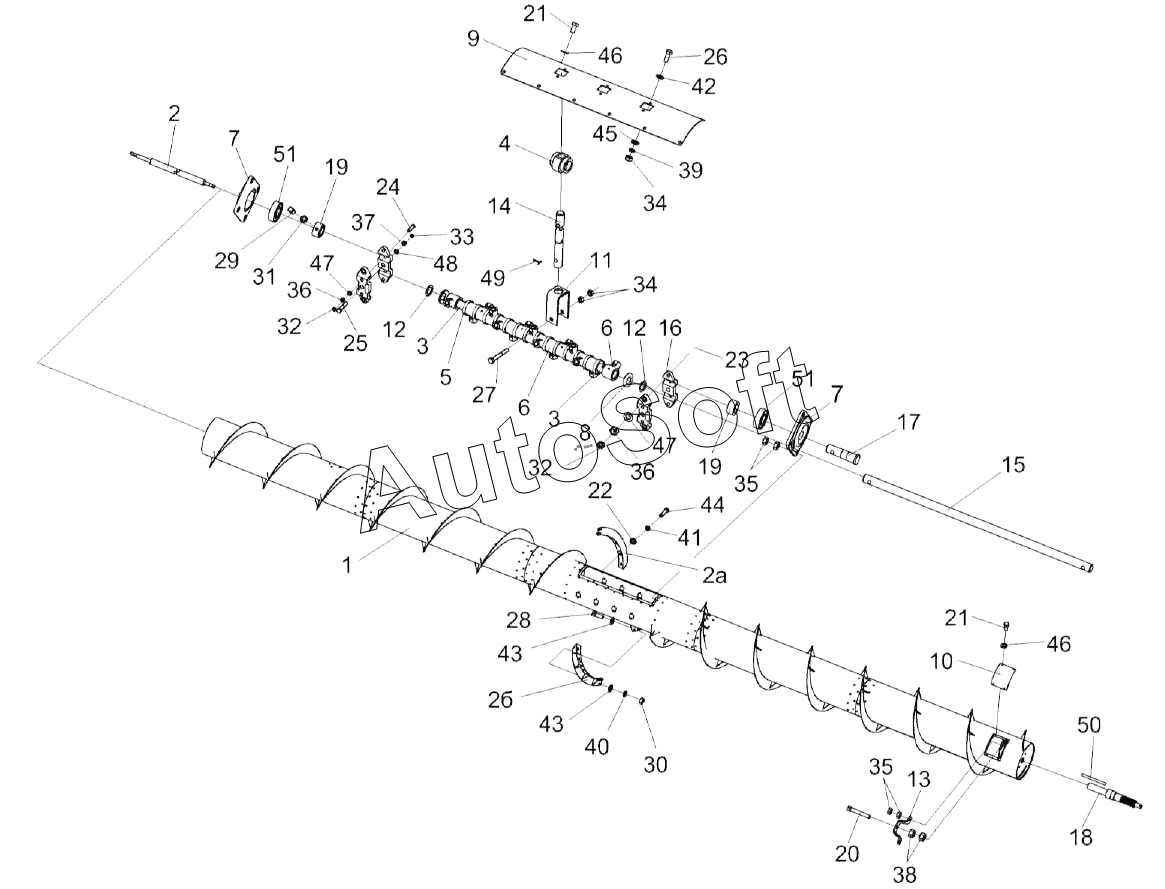

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1 (2018). Шнек КЗК-9-1502000А
1
2
2а
2б
3
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34
35
35
36
36
37
38
39
40
41
42
43
43
44
45
46
46
47
47
48
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1502000А | К***А | Шнек | |
| 1 | К***В | Шнек | |
| 10 | К***5 | Крышка | |
| 11 | К***7 | Кронштейн | |
| 12 | К***2 | Шайба | |
| 13 | К***3 | Упор | |
| 14 | К***1 | Палец | |
| 15 | К***2 | Ось | |
| 16 | К***3 | Подвеска | |
| 17 | К***5 | Ось | |
| 18 | К***7 | Вал | |
| 19 | К***1 | Втулка | |
| 2 | К***0 | Ось | |
| 20 | К***9 | Болт | |
| 21 | Б***6 | Болт М8-6eх20-7796 | |
| 22 | Б***6 | Болт М10-6eх25-7796 | |
| 23 | Б***6 | Болт М12-6eх50-7796 | |
| 24 | Б***6 | Болт М12-6eх75-7796 | |
| 25 | Б***6 | Болт М16-6eх80-7796 | |
| 26 | Б***8 | Болт М6-6ех20-7798 | |
| 27 | Б***8 | Болт М6-6eх45-7798 | |
| 28 | Б***2 | Болт М8-6eх20-7802 | |
| 29 | В***5 | Винт B.М10-6eх20-1485 | |
| 2а | К***А | Виток | |
| 2б | К***А | Виток | |
| 3 | К***2 | Втулка | |
| 30 | Г***5 | Гайка М8-6G-5915 | |
| 31 | Г***6 | Гайка М10-6G-2526 | |
| 32 | Г***6 | Гайка М12-6G-2526 | |
| 33 | Г***6 | Гайка М16-6G-2526 | |
| 34 | Г***5 | Гайка М6-6G-5915 | |
| 35 | Г***5 | Гайка М10-6G-5915 | |
| 36 | Г***5 | Гайка М12-6G-5915 | |
| 37 | Г***5 | Гайка М16-6G-5915 | |
| 38 | Г***5 | Гайка М14-6G-5915 | |
| 39 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 4 | К***3 | Глазок | |
| 40 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 42 | Ш***8 | Шайба С6.01-6958 | |
| 43 | Ш***8 | Шайба C 8.01-6958 | |
| 44 | Ш***8 | Шайба C 10.01-6958 | |
| 45 | Ш***1 | Шайба С.6.01-11371 | |
| 46 | Ш***1 | Шайба C.8.01-11371 | |
| 47 | Ш***1 | Шайба C.12.01-11371 | |
| 48 | Ш***1 | Шайба C.16.01-11371 | |
| 49 | Ш***7 | Шплинт 3,2х25-397 | |
| 5 | К***4 | Втулка | |
| 50 | Ш***0 | Шпонка 12х8х110-23360 | |
| 51 | 5***7 | Подшипник | |
| 6 | К***1 | Втулка | |
| 7 | К***5 | Корпус | |
| 8 | К***1 | Крышка | |
| 9 | К***6 | Крышка |
