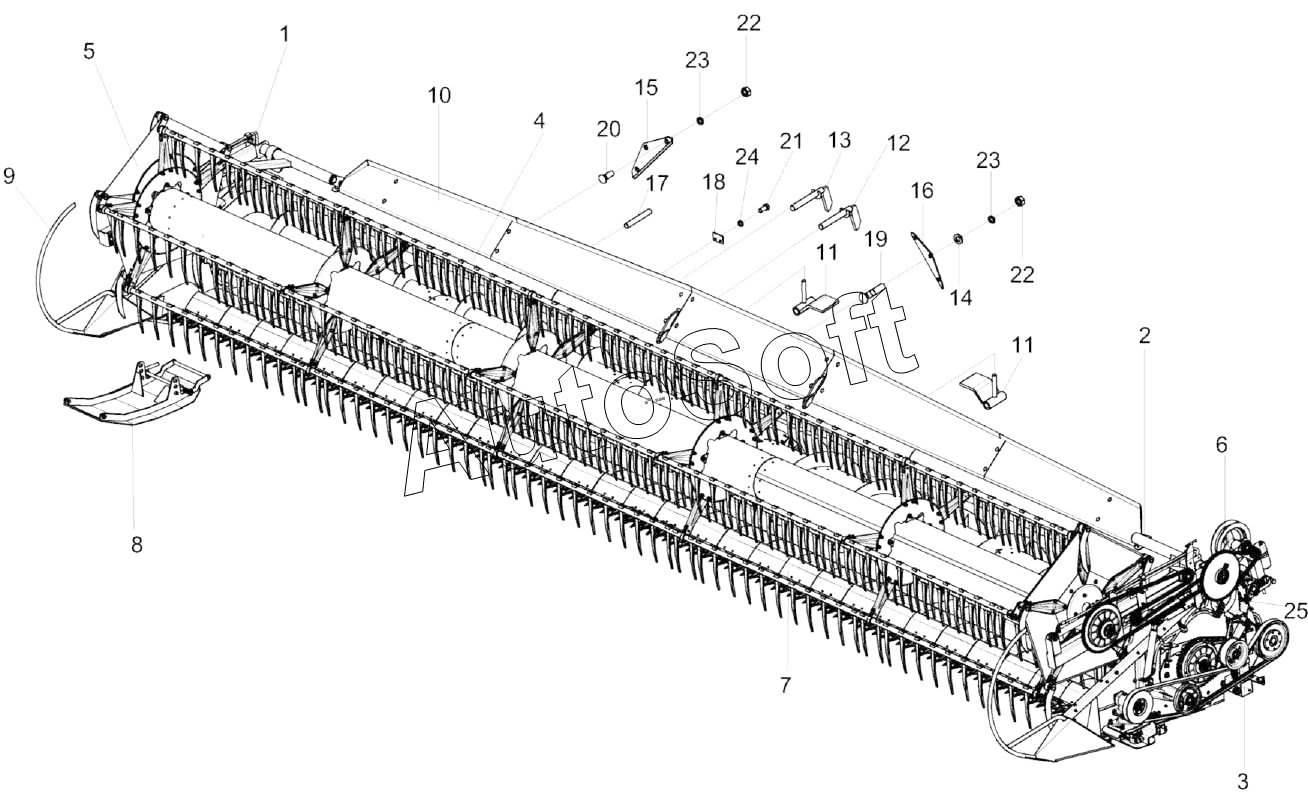

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-1 (2018). Жатка для сои КЗК-9-1-2500010А
13
25
24
23
23
22
22
21
20
19
18
17
16
15
14
12
11
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2500010А | К***А | Жатка для сои | |
| 1 | К***А | Гидросистема жатки ЖЗС-9-1 | |
| 2 | К***0 | Электрооборудование жатки ЖЗС-9-1 | |
| 3 | К***А | Рама | |
| 4 | К***0 | Установка шнека | |
| 5 | К***А | Установка мотовила | |
| 6 | К***А | Установка привода | |
| 7 | К***А | Установка аппарата режущего | |
| 8 | К***0 | Установка башмаков | |
| 9 | К***0 | Установка делителей | |
| 10 | К***А | Установка ограждений | |
| 11 | К***0 | Упор | |
| 12 | К***0 | Палец | |
| 13 | К***1 | Палец | |
| 14 | К***1 | Шайба | |
| 15 | К***1 | Накладка | |
| 16 | К***1 | Накладка | |
| 17 | К***А | Ось | |
| 18 | К***4 | Пластина | |
| 19 | Б***6 | Болт М10-6eх30-7786 | |
| 20 | Б***6 | Болт М10-6eх50-7786 | |
| 21 | Б***6 | Болт М8-6eх16-7796 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Ш***2 | Шайба 10.65Г-6402 | |
| 24 | Ш***2 | Шайба 8.65Г-6402 | |
| 25 | 5***5 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
