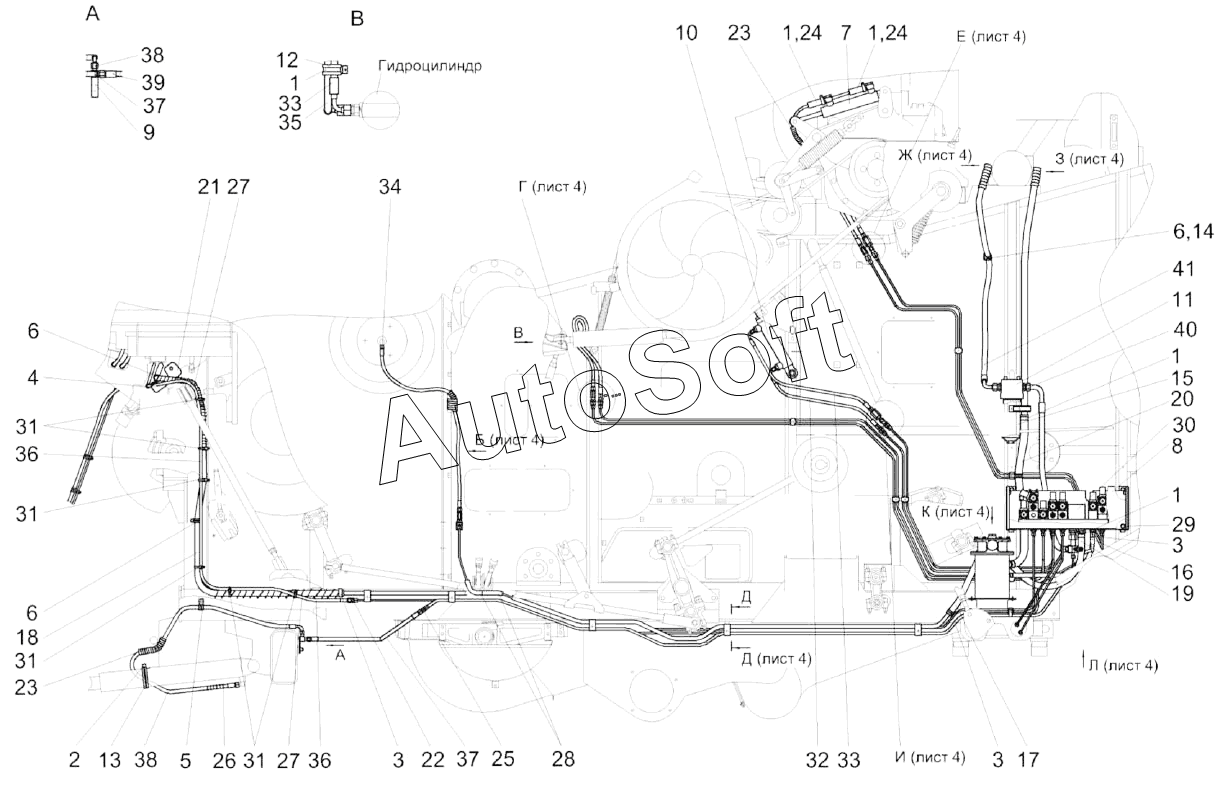

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8-3-0602000 (лист 3)
/224.gif)
28
30
31
31
31
31
16
17
18
19
20
21
22
23
23
24
24
25
26
27
27
29
29
30
31
41
40
39
38
38
37
37
36
36
35
34
33
33
32
15
1
1
1
1
1
2
3
3
3
4
5
6
6
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-3-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | А***0 | Хомут стяжной | |
| 2 | А***0 | Хомут стяжной | |
| 3 | А***0 | Хомут стяжной | |
| 4 | К***0 | Хомут | |
| 5 | К***1 | Хомут | |
| 6 | К***4 | Хомут | |
| 7 | К***2 | Гидроцилиндр | |
| 8 | К***0 | Кожух | |
| 9 | К***0 | Тройник | |
| 10 | К***0 | Гидроцилиндр | |
| 11 | К***0 | Фильтр напорный | |
| 12 | К***5 | Уплотнение ПР-067 | |
| 13 | К***1 | Уплотнитель ПР-067 | |
| 14 | К***7 | Кронштейн | |
| 15 | К***8 | Труба 20х2-8734 | |
| 16 | Р***4 | Рукав12x20-1,6 - 10362 | |
| 16 | Р***4 | Рукав12x20-1,6 - 10362 | |
| 17 | Р***3 | Рукав | |
| 17 | Р***3 | Рукав | |
| 18 | Р***5 | Рукав18x27-1,6 - 10362 1_=(2500±10) мм | |
| 18 | Р***5 | Рукав18x27-1,6 - 10362 1_=(2500±10) мм | |
| 19 | Р***1 | Рукав20х29-1,6 - 10362 | |
| 19 | Р***1 | Рукав20х29-1,6 - 10362 | |
| 20 | Р***8 | Рукав25х35-1,6 - 10362 | |
| 20 | Р***8 | Рукав25х35-1,6 - 10362 | |
| 21 | К***4 | Кронштейн | |
| 21 | К***4 | Кронштейн | |
| 22 | К***3 | Штуцер | |
| 22 | К***3 | Штуцер | |
| 23 | О***2 | Оплетка | |
| 23 | О***2 | Оплетка | |
| 24 | Р***8 | Рукав20х29-1,6 - 10362 | |
| 24 | Р***8 | Рукав20х29-1,6 - 10362 | |
| 25 | У***4 | Штуцер | |
| 25 | У***4 | Штуцер | |
| 26 | У***8 | Оплетка | |
| 26 | У***8 | Оплетка | |
| 27 | У***7 | Оплетка | |
| 27 | У***7 | Оплетка | |
| 28 | У***7 | Рукав | |
| 28 | У***7 | Рукав | |
| 29 | Ш***1 | Шайба C.12.01-11371 | |
| 29 | Ш***1 | Шайба C.12.01-11371 | |
| 30 | G***1 | Гидроблок | |
| 30 | G***1 | Гидроблок | |
| 31 | Л***а | Лента стяжная зубчатая | |
| 31 | Л***а | Лента стяжная зубчатая | |
| 32 | Р***0 | Рукав высокого давления | |
| 33 | Р***0 | Рукав высокого давления | |
| 34 | Р***0 | Рукав высокого давления | |
| 35 | Р***0 | Рукав высокого давления | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления |
