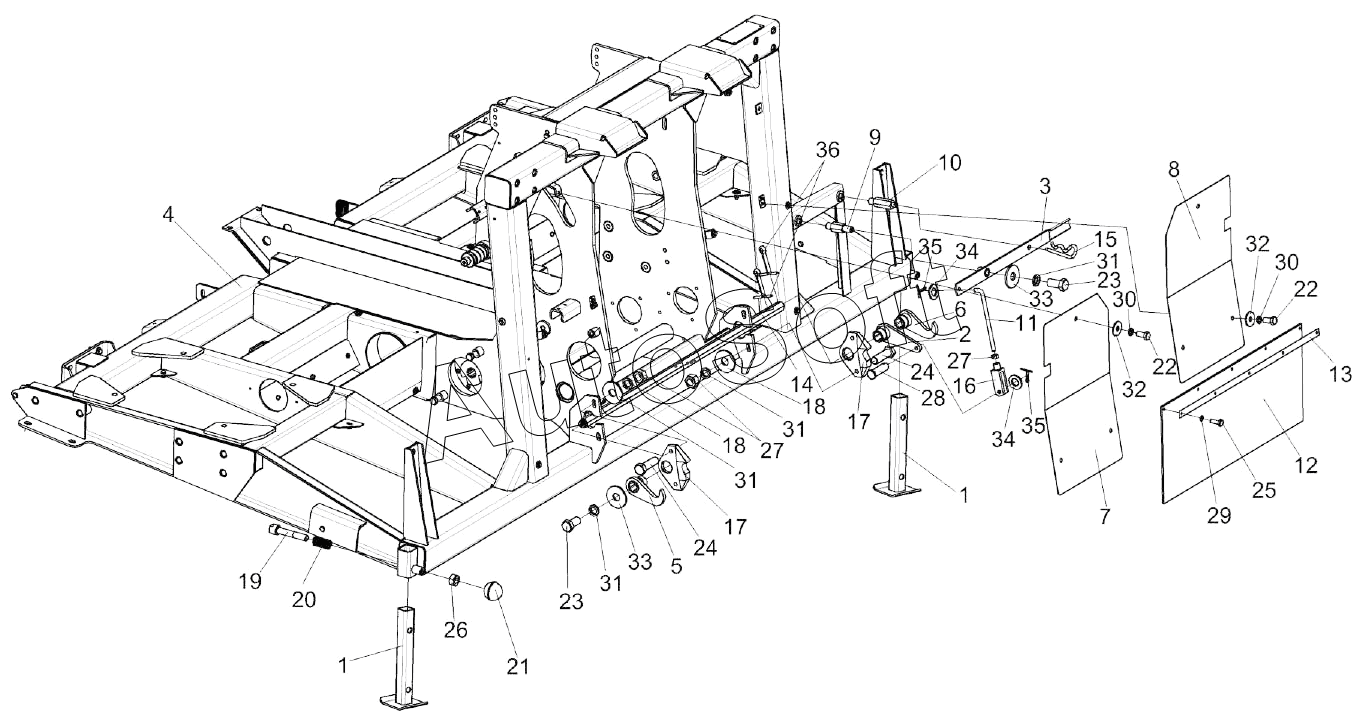

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2018). Установка механизма фиксации
/7.gif)
27
27
18
18
19
20
21
22
22
23
23
24
24
25
26
17
17
28
29
30
30
31
31
31
31
32
32
33
33
34
34
35
35
36
8
1
1
2
3
4
4
5
6
7
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-3-0200010 | Ж***0 | Жатка для грубостебельных культур | |
| ЖГР-3-0200010-02 | Ж***2 | Жатка для грубостебельных культур | |
| 1 | Ж***0 | Стойка | |
| 2 | Ж***0 | Рычаг | |
| 3 | Ж***0 | Рукоятка | |
| 4 | Ж***0 | Рама главная | |
| 4 | Ж***1 | Рама главная | |
| 5 | К***0 | Крюк | |
| 6 | К***1 | Крюк | |
| 7 | Ж***4 | Панель | |
| 8 | Ж***1 | Панель | |
| 9 | Ж***1 | Ось | |
| 10 | Ж***2 | Палец | |
| 11 | Ж***1 | Тяга | |
| 12 | Ж***1 | Фартук | |
| 13 | Ж***7 | Планка | |
| 14 | Ж***9 | Вал фиксатора | |
| 15 | Ж***9 | Шплинт | |
| 16 | К***1 | Вилка | |
| 17 | К***3 | Ловитель | |
| 18 | К***9 | Шайба | |
| 19 | П***9 | Фиксатор | |
| 20 | П***4 | Пружина | |
| 21 | Н***4 | Ручка П302Д61-16-77 | |
| 22 | Б***6 | Болт М8-6eх16-7796 | |
| 23 | Б***6 | Болт М12-6eх25-7796 | |
| 24 | Б***6 | Болт М12-6eх40-7796 | |
| 25 | Б***8 | Болт М6-6eх16-7798 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Г***5 | Гайка М12-6G-5915 | |
| 28 | О***0 | Ось 6-12 b12х40-9650 | |
| 29 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 32 | Ш***8 | Шайба С8.01-6958 | |
| 33 | Ш***8 | Шайба С12.01-6958 | |
| 34 | Ш***1 | Шайба C.12.01-11371 | |
| 35 | Ш***7 | Шплинт 3,2х20-397 | |
| 36 | Ш***7 | Шплинт 6,3х45-397 |
