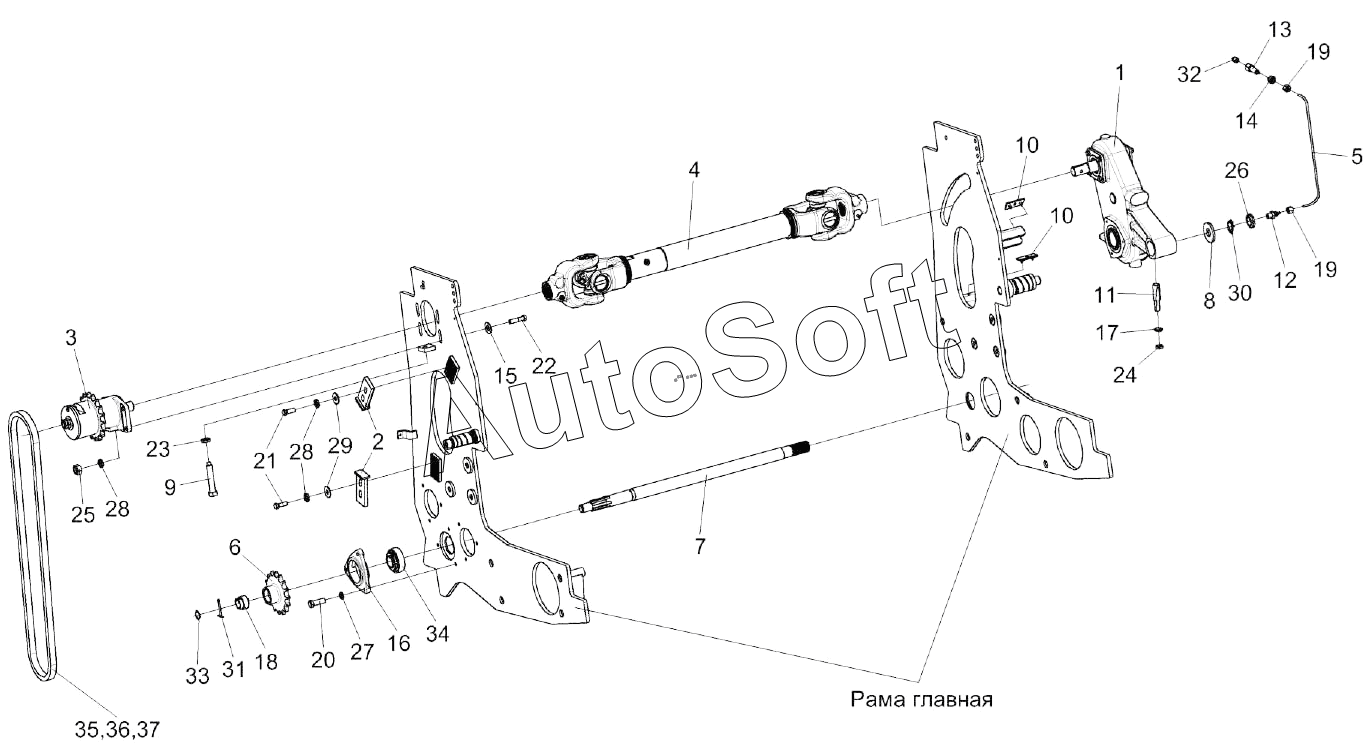

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2018). Установка вальцев ЖГР-3-0215000 (лист 1)
/23.gif)
28
28
19
19
20
21
22
23
24
25
26
27
18
29
30
31
32
33
34
35
36
37
9
1
2
3
4
5
6
7
8
8
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-3-0215000 | Ж***0 | Установка вальцев | |
| 1 | Ж***1 | Редуктор | |
| 2 | Ж***0 | Упор | |
| 3 | Ж***1 | Корпус | |
| 4 | П***4 | Вал карданный телескопический | |
| 5 | Ж***1 | Трубка | |
| 6 | Ж***5 | Звездочка | |
| 7 | Ж***1 | Вал | |
| 8 | Ж***3 | Шайба | |
| 8 | Ж***4 | Шайба | |
| 9 | Ж***5 | Болт | |
| 10 | А***2 | Прокладка | |
| 11 | К***7 | Штифт | |
| 12 | К***3 | Штуцер | |
| 13 | К***9 | Штуцер | |
| 14 | К***4 | Гайка | |
| 15 | К***9 | Шайба | |
| 16 | К***А | Корпус подшипника | |
| 17 | К***6 | Шайба | |
| 18 | М***2 | Винт | |
| 19 | У***9 | Гайка | |
| 20 | Б***6 | Болт М10-6eх30-7796 | |
| 21 | Б***6 | Болт М12-6eх35-7796 | |
| 22 | Б***6 | Болт М12-6eх50-7796 | |
| 23 | Г***6 | Гайка М12-6G-2526 | |
| 24 | Г***6 | Гайка М16-6G-2526 | |
| 25 | Г***5 | Гайка М12-6G-5915 | |
| 26 | Г***1 | Гайка М27х1,5-6H-11871 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 29 | Ш***8 | Шайба С12.01-6958 | |
| 30 | Ш***2 | Шайба Н 27.01-11872 | |
| 31 | Ш***7 | Шплинт 5х45-397 | |
| 32 | М***3 | Масленка 1.2-19853 | |
| 33 | В***0 | Кольцо В25-13940 | |
| 34 | 1***7 | Подшипник | |
| 35 | Ц***3 | Цепь | |
| 36 | 1***6 | Звено соединительное | |
| 37 | 1***6 | Звено соединительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
