Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000 (2018). Колесо флюгерное КВС-4-4950000
32
32
32
21
22
23
24
24
25
25
26
27
28
28
29
30
31
31
20
33
34
35
35
36
36
37
38
39
39
40
41
41
42
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19

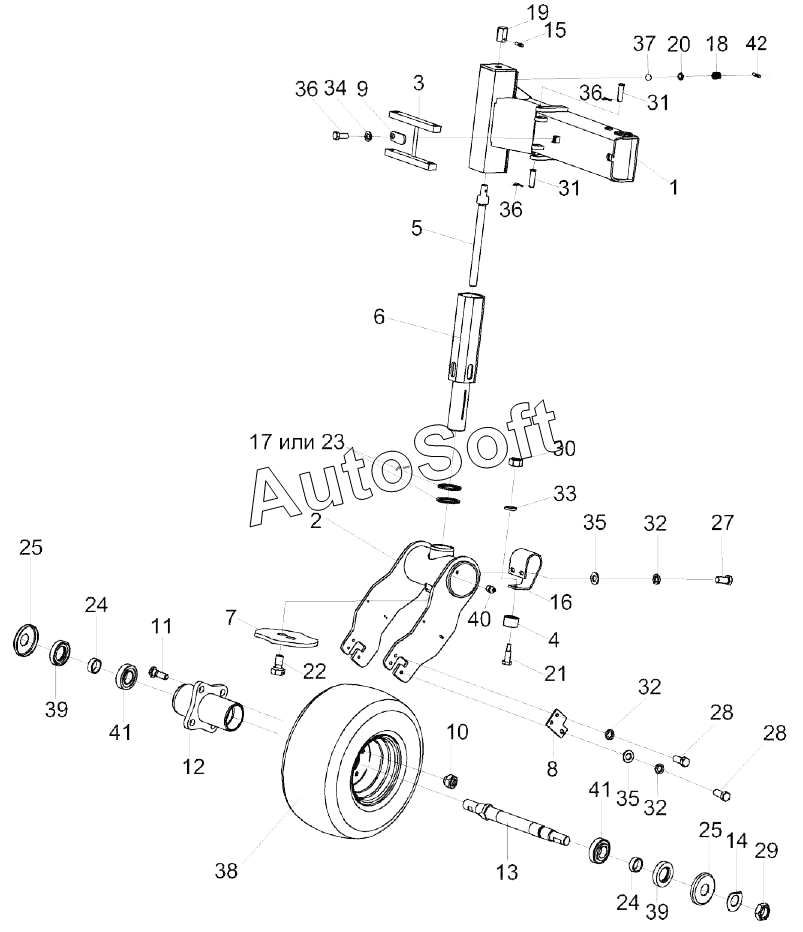

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-4-3920110 | К***0 | Ступица | |
| КВС-4-3920120 | К***0 | Колесо | |
| КВС-4-4950000 | К***0 | Колесо флюгерное | |
| 1 | К***0 | Опора | |
| 2 | К***А | Вилка колеса | |
| 3 | К***0 | Упор | |
| 4 | К***0 | Ролик | |
| 5 | К***3 | Винт | |
| 6 | К***0 | Ось | |
| 7 | К***5 | Копир | |
| 8 | К***6 | Пластина | |
| 9 | К***1 | Планка | |
| 10 | А***1 | Гайка | |
| 11 | А***1 | Болт | |
| 12 | К***2 | Ступица колеса | |
| 13 | К***1 | Ось колеса | |
| 14 | К***7 | Шайба специальная | |
| 15 | К***1 | Штифт | |
| 16 | К***8 | Пружина | |
| 17 | К***1 | Шайба | |
| 18 | К***9 | Пружина | |
| 19 | К***2 | Наконечник | |
| 20 | К***3 | Шайба | |
| 21 | К***4 | Болт | |
| 22 | К***5 | Болт специальный | |
| 23 | К***8 | Шайба | |
| 24 | 8***4 | Втулка | |
| 25 | 8***5 | Шайба | |
| 26 | Б***6 | Болт М8-6eх20-7796 | |
| 27 | Б***6 | Болт М10-6eх20-7796 | |
| 28 | Б***6 | Болт М10-6eх25-7796 | |
| 29 | Г***6 | Гайка М24х2-6G-2526 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | О***0 | Ось | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 34 | Ш***1 | Шайба С.8.01-11371 | |
| 35 | Ш***1 | Шайба С.10.01-11371 | |
| 36 | Ш***7 | Шплинт 4х32-397 | |
| 37 | Ш***2 | Шарик | |
| 38 | К***о | Колесо комплектное | |
| 39 | М***2 | Манжета 1.2-30х52-1 - 8752 | |
| 40 | М***3 | Масленка 1.2-19853 | |
| 41 | 7***5 | Подшипник 7205А-27365 | |
| 42 | К***1 | Штифт |
