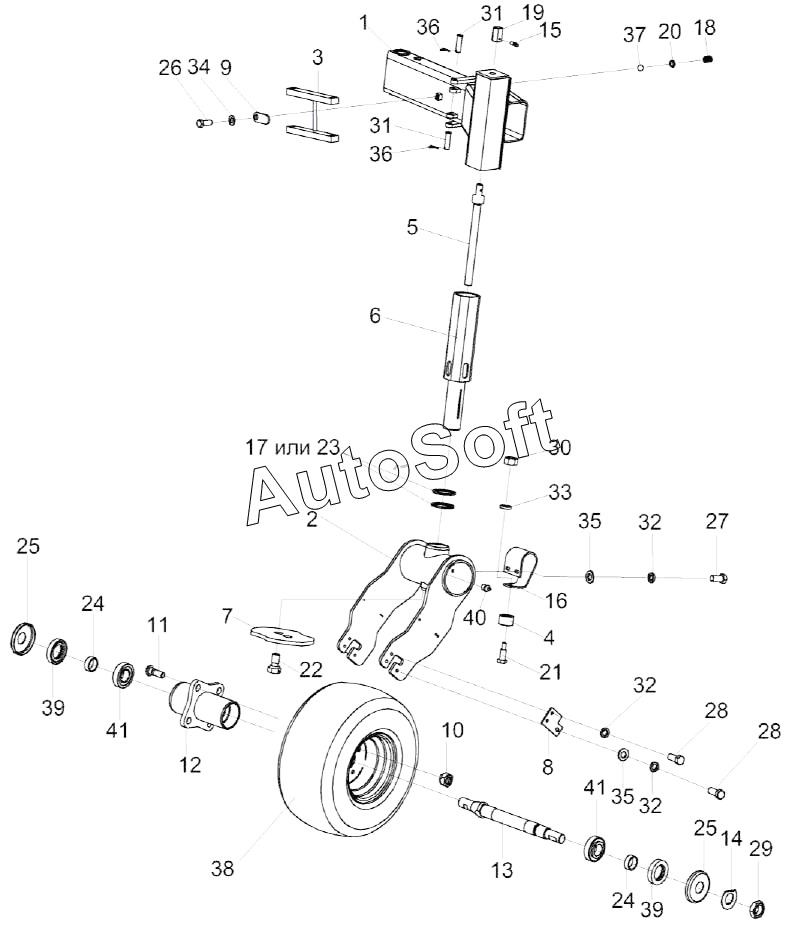

Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000 (2018). Колесо флюгерное КВС-4-4950000-01
31
31
21
22
23
24
24
25
25
26
27
28
28
29
30
20
32
32
32
33
34
35
35
36
36
37
38
39
39
40
41
41
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-4-3920110 | К***0 | Ступица | |
| КВС-4-3920120 | К***0 | Колесо | |
| КВС-4-4950000-01 | К***1 | Колесо флюгерное | |
| 1 | К***1 | Опора | |
| 2 | К***А | Вилка колеса | |
| 3 | К***0 | Упор | |
| 4 | К***0 | Ролик | |
| 5 | К***3 | Винт | |
| 6 | К***0 | Ось | |
| 7 | К***5 | Копир | |
| 8 | К***6 | Пластина | |
| 9 | К***1 | Планка | |
| 10 | А***1 | Гайка | |
| 11 | А***1 | Болт | |
| 12 | К***2 | Ступица колеса | |
| 13 | К***1 | Ось колеса | |
| 14 | К***7 | Шайба специальная | |
| 15 | К***1 | Штифт | |
| 16 | К***8 | Пружина | |
| 17 | К***1 | Шайба | |
| 18 | К***9 | Пружина | |
| 19 | К***2 | Наконечник | |
| 20 | К***3 | Шайба | |
| 21 | К***4 | Болт | |
| 22 | К***5 | Болт специальный | |
| 23 | К***8 | Шайба | |
| 24 | 8***4 | Втулка | |
| 25 | 8***5 | Шайба | |
| 26 | Б***6 | Болт М8-6eх20-7796 | |
| 27 | Б***6 | Болт М10-6eх20-7796 | |
| 28 | Б***6 | Болт М10-6eх25-7796 | |
| 29 | Г***6 | Гайка М24х2-6G-2526 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | О***0 | Ось | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 34 | Ш***1 | Шайба С.8.01-11371 | |
| 35 | Ш***1 | Шайба С.10.01-11371 | |
| 36 | Ш***7 | Шплинт 4х32-397 | |
| 37 | Ш***2 | Шарик | |
| 38 | К***о | Колесо комплектное | |
| 39 | М***2 | Манжета 1.2-30х52-1 - 8752 | |
| 40 | М***3 | Масленка 1.2-19853 | |
| 41 | 7***5 | Подшипник 7205А-27365 |
