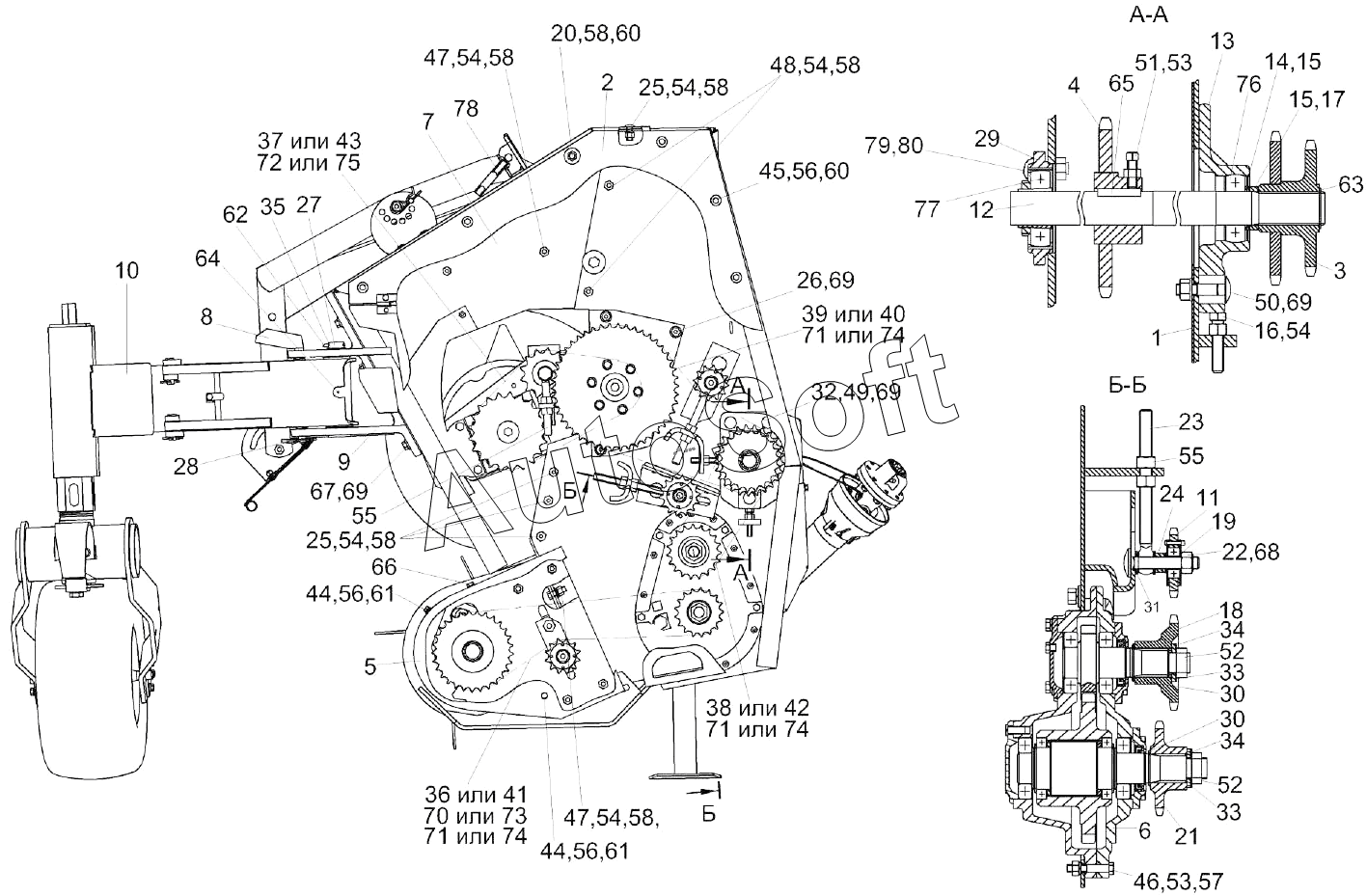

Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000 (2018). Подборщик КВК-1-0900010 (вид сбоку) (лист 1)
50
60
60
58
58
58
58
58
58
57
56
56
56
55
55
54
54
54
54
54
54
53
53
52
52
51
61
61
49
48
47
47
46
45
44
44
43
42
41
71
71
71
80
79
78
77
76
75
74
74
74
73
72
40
70
69
69
69
69
68
67
66
65
64
63
62
10
19
18
17
16
15
15
14
13
12
11
20
9
8
7
6
5
4
3
2
1
30
30
39
38
37
36
35
34
34
33
33
32
31
29
28
27
26
25
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0900010 | К***0 | Подборщик | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Ограждение | |
| 3 | К***0 | Звездочка сварная | |
| 4 | К***0 | Звездочка сварная | |
| 5 | К***2 | Кожух | |
| 6 | К***0 | Редуктор | |
| 7 | К***0 | Боковина | |
| 8 | К***0 | Палец | |
| 9 | К***0 | Рама колес | |
| 10 | К***0 | Колесо флюгерное | |
| 11 | К***0 | Звездочка | |
| 12 | К***А | Вал | |
| 13 | К***1 | Корпус | |
| 14 | К***8 | Шайба | |
| 15 | К***1 | Шайба | |
| 16 | К***7 | Болт | |
| 17 | К***8 | Втулка | |
| 18 | К***7 | Звездочка | |
| 19 | К***7 | Шайба | |
| 20 | К***1 | Палец | |
| 21 | К***1 | Звездочка | |
| 22 | К***3 | Болт | |
| 23 | К***8 | Стержень | |
| 24 | К***3 | Втулка | |
| 25 | К***4 | Болт | |
| 26 | К***1 | Болт | |
| 27 | К***9 | Палец | |
| 28 | К***1 | Шплинт | |
| 29 | К***А | Корпус подшипника | |
| 30 | К***1 | Шайба | |
| 31 | П***2 | Шайба | |
| 32 | П***А | Шайба | |
| 33 | П***1 | Шайба специальная | |
| 34 | П***А | Шайба | |
| 35 | С***6 | Шайба | |
| 36 | Ц***3 | Цепь | |
| 37 | Ц***8 | Цепь | |
| 38 | Ц***9 | Цепь | |
| 39 | Ц***3 | Цепь 12 А-1 ISO 606 | |
| 40 | Ц***7 | Цепь шагом 19,05 мм, открытая. | |
| 41 | Ц***1 | Цепь | |
| 42 | Ц***7 | Цепь | |
| 43 | Ц***3 | Цепь | |
| 44 | Б***6 | Болт М8-6eх16-7796 | |
| 45 | Б***6 | Болт М8-6eх20-7796 | |
| 46 | Б***6 | Болт М10-6eх55-7796 | |
| 47 | Б***6 | Болт М12-6eх35-7796 | |
| 48 | Б***6 | Болт М12-6eх40-7796 | |
| 49 | Б***2 | Болт М12-6eх40-7802 | |
| 50 | Б***2 | Болт М12-6eх55-7802 | |
| 51 | В***5 | Винт В.М10-6ех30-1485 | |
| 52 | Г***6 | Гайка М27х2-6G-2526 | |
| 53 | Г***5 | Гайка М10-6G-5915 | |
| 54 | Г***5 | Гайка М12-6G-5915 | |
| 55 | Г***5 | Гайка М16-6G-5915 | |
| 56 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 57 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 58 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 59 | Ш***8 | Шайба C 8.01-6958 | |
| 60 | Ш***8 | Шайба C 12.01-6958 | |
| 61 | Ш***1 | Шайба С.8.01-11371 | |
| 62 | Ш***7 | Шплинт 6,3х45-397 | |
| 63 | В***0 | Кольцо В35-13940 | |
| 64 | М***3 | Масленка | |
| 65 | Ш***0 | Шпонка 10х8х45-23360 | |
| 66 | Б***G | Болт DIN 6921 М8х20-8.8-А-А3G | |
| 67 | Б***G | Болт | |
| 68 | Г***0 | Гайка М16-10 DIN 985 | |
| 69 | Г***8 | Гайка М12-8 | |
| 70 | З***о | Звено к цепи | |
| 71 | З***о | Звено к цепи | |
| 72 | З***о | Звено к цепи | |
| 73 | 1***6 | Цепь | |
| 74 | 1***6 | Звено соединительное | |
| 75 | 1***6 | Цепь 16 В-1 ISO 606 | |
| 76 | 1***7 | Подшипник 1580207С17 | |
| 77 | 1***7 | Подшипник | |
| 78 | Т***1 | Трубка термоусаживаемая | |
| 79 | Б***2 | Болт М10-6eх40-7802 | |
| 80 | Г***G | Гайка |
