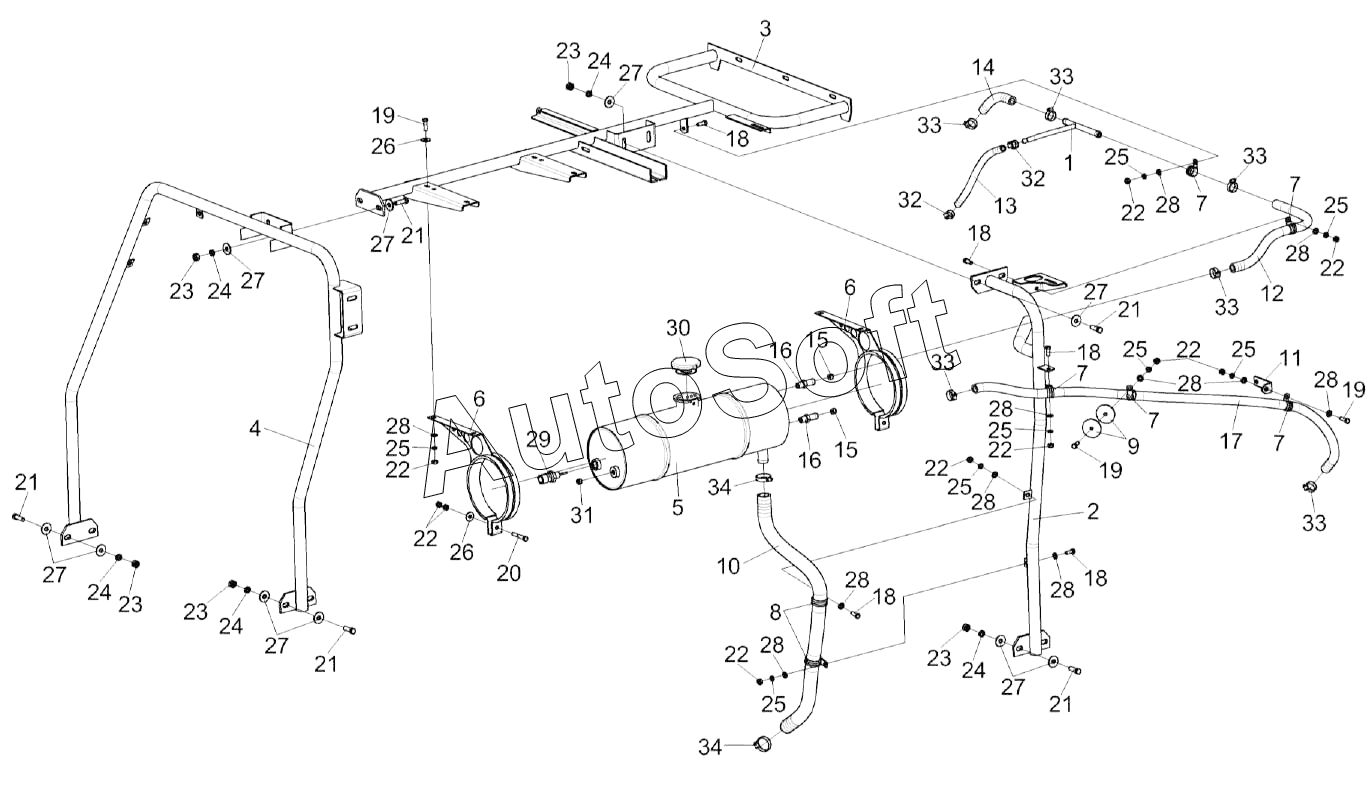

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка бачка расширительного КЗК-12А-10-1-0106070 и КЗК-12А-10-1-0106070-01
/223.gif)
1
2
3
4
5
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
18
18
18
18
19
19
19
20
21
21
21
21
21
22
22
22
22
22
22
22
22
23
23
23
23
23
24
24
24
24
24
25
25
25
25
25
25
25
25
26
26
27
27
27
27
27
27
27
28
28
28
28
28
28
28
28
28
28
29
30
31
32
32
33
33
33
33
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-10-1-0106070 | К***0 | Установка бачка расширительного | |
| КЗК-12А-10-1-0106070-01 | К***1 | Установка бачка расширительного | |
| 1 | К***0 | Тройник | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Бачок расширительный | |
| 6 | К***0 | Хомут | |
| 7 | К***3 | Хомут | |
| 8 | К***7 | Хомут | |
| 9 | К***4 | Шайба | |
| 10 | К***Б | Рукав | |
| 11 | К***3 | Кронштейн | |
| 12 | К***5 | Рукав | |
| 13 | Р***3 | Рукав | |
| 14 | Р***1 | Рукав | |
| 15 | У***6 | Дроссель | |
| 16 | У***4 | Штуцер | |
| 17 | У***3 | Рукав 14х23-1,6-10362 L=(1350±7) мм | |
| 18 | Б***6 | Болт М8-6eх20-7796 | |
| 19 | Б***6 | Болт М8-6eх25-7796 | |
| 20 | Б***6 | Болт М8-6eх50-7796 | |
| 21 | Б***6 | Болт М10-6eх30-7796 | |
| 22 | Г***5 | Гайка М8-6g-5915 | |
| 23 | Г***5 | Гайка М10-6g-5915 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***8 | Шайба C 8.01-6958 | |
| 27 | Ш***8 | Шайба C 10.01-6958 | |
| 28 | Ш***1 | Шайба C.8.01-11371 | |
| 29 | Д***К | Датчик-гидросигнализатор | |
| 30 | А***2 | Пробка | |
| 31 | П***m | Пробка 2-КГ 1/4dm | |
| 32 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 | |
| 33 | T***2 | Хомут червячный | |
| 34 | T***2 | Хомут червячный |
