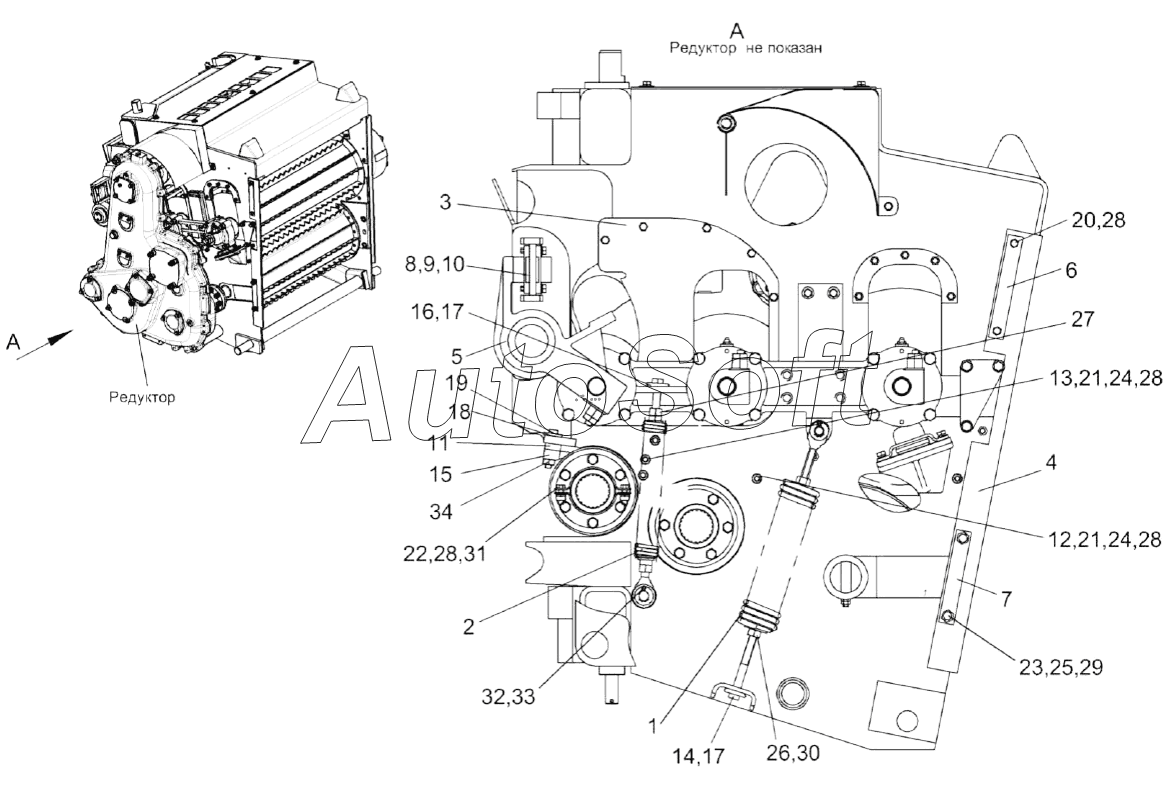

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Аппарат питающий КВК 0111000 (лист 2)
/18.gif)
26
18
19
20
21
21
22
23
24
24
25
17
17
27
28
28
28
28
29
30
31
32
33
34
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0111000 | К***0 | Аппарат питающий | |
| 1 | К***0 | Пружина | |
| 2 | К***0 | Пружина | |
| 3 | К***0 | Щиток | |
| 4 | К***1 | Бельтинг | |
| 5 | К***4 | Рычаг | |
| 6 | К***3 | Пластина | |
| 7 | К***1 | Пластина | |
| 8 | К***5 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Прокладка | |
| 11 | К***2 | Пластина | |
| 12 | К***1 | Заглушка | |
| 13 | К***1 | Заглушка | |
| 14 | К***4 | Болт | |
| 15 | К***3 | Чистик | |
| 16 | К***6 | Болт | |
| 17 | К***3 | Шайба | |
| 18 | М***5 | Шайба | |
| 19 | Б***6 | Болт М10-6eх55-7796 | |
| 20 | Б***8 | Болт М8-6eх16-7798 | |
| 21 | Б***9 | Болт | |
| 22 | Б***8 | Болт М8-6eх25-7798 | |
| 23 | Б***8 | Болт М8-6eх40-7798 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Г***5 | Гайка М10-6G-5915 | |
| 26 | Г***5 | Гайка М12-6G-5915 | |
| 27 | Г***5 | Гайка М12-LH-6G-5915 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***8 | Шайба C 12.01-6958 | |
| 31 | Ш***1 | Шайба C.8.01-11371 | |
| 32 | Ш***1 | Шайба C.16.01-11371 | |
| 33 | Ш***7 | Шплинт 4х28-397 | |
| 34 | Г***0 | Гайка М10-10 DIN 980 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
