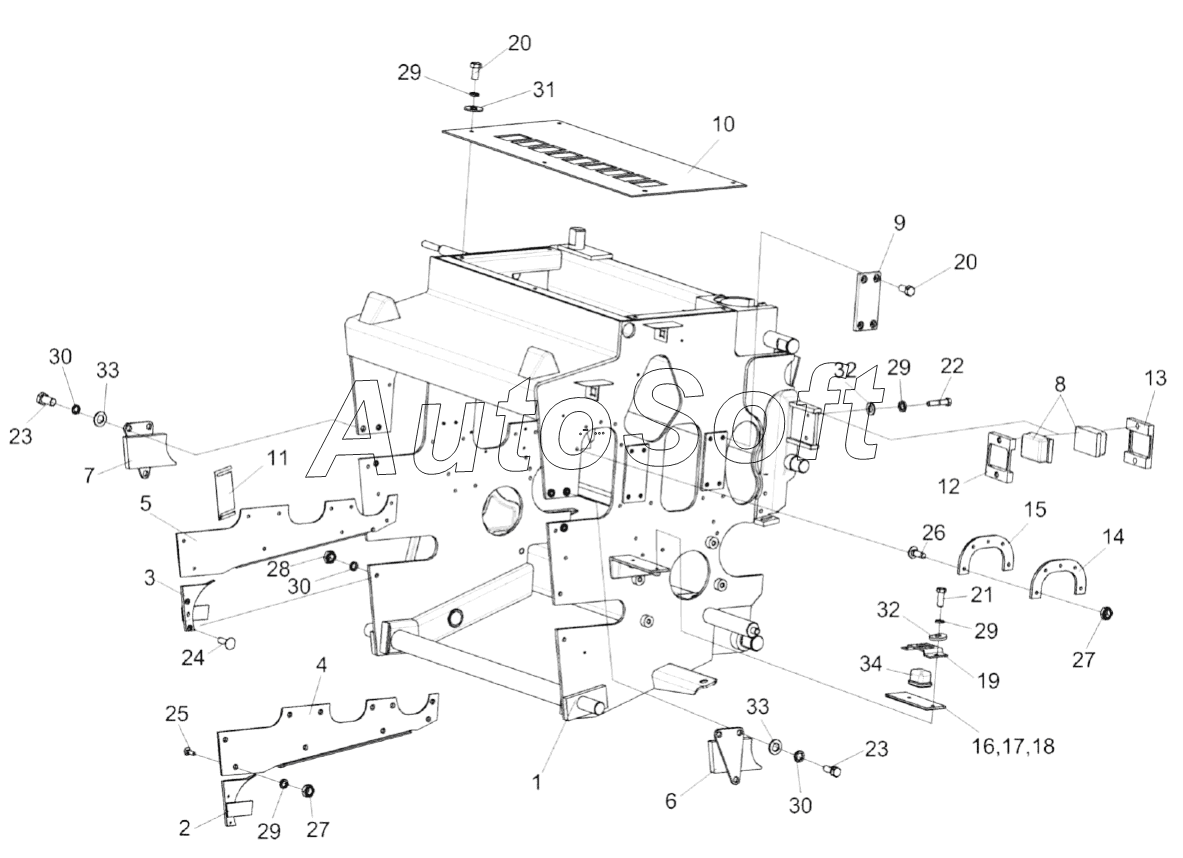

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Установка рамы аппарата питающего
/19.gif)
26
18
19
20
20
21
22
23
23
24
25
17
27
27
28
29
29
29
29
30
30
30
31
32
32
33
33
34
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0111000 | К***0 | Аппарат питающий | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Зашивка | |
| 3 | К***1 | Зашивка | |
| 4 | К***0 | Пластина | |
| 5 | К***1 | Пластина | |
| 6 | К***0 | Зашивка | |
| 7 | К***1 | Зашивка | |
| 8 | К***3 | Демпфер | |
| 9 | К***2 | Накладка | |
| 10 | К***7 | Крыша | |
| 11 | К***4 | Прокладка | |
| 12 | К***2 | Кронштейн | |
| 13 | К***1 | Кронштейн | |
| 14 | К***4 | Накладка | |
| 15 | К***1 | Накладка | |
| 16 | К***8 | Прокладка | |
| 17 | К***1 | Прокладка | |
| 18 | К***2 | Прокладка | |
| 19 | К***1 | Обойма | |
| 20 | Б***6 | Болт М8-6eх16-7796 | |
| 21 | Б***6 | Болт М8-6eх20-7796 | |
| 22 | Б***6 | Болт М8-6eх50-7796 | |
| 23 | Б***6 | Болт М10-6eх20-7796 | |
| 24 | Б***6 | Болт М10-6eх30-7796 | |
| 25 | В***5 | Винт B2.М8-6eх25-17475 | |
| 26 | В***5 | Винт B2.М8-6eх30-17475 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***8 | Шайба C 8.01-6958 | |
| 32 | Ш***1 | Шайба C.8.01-11371 | |
| 33 | Ш***1 | Шайба C.10.01-11371 | |
| 34 | 8***0 | Буфер передней рессоры |
