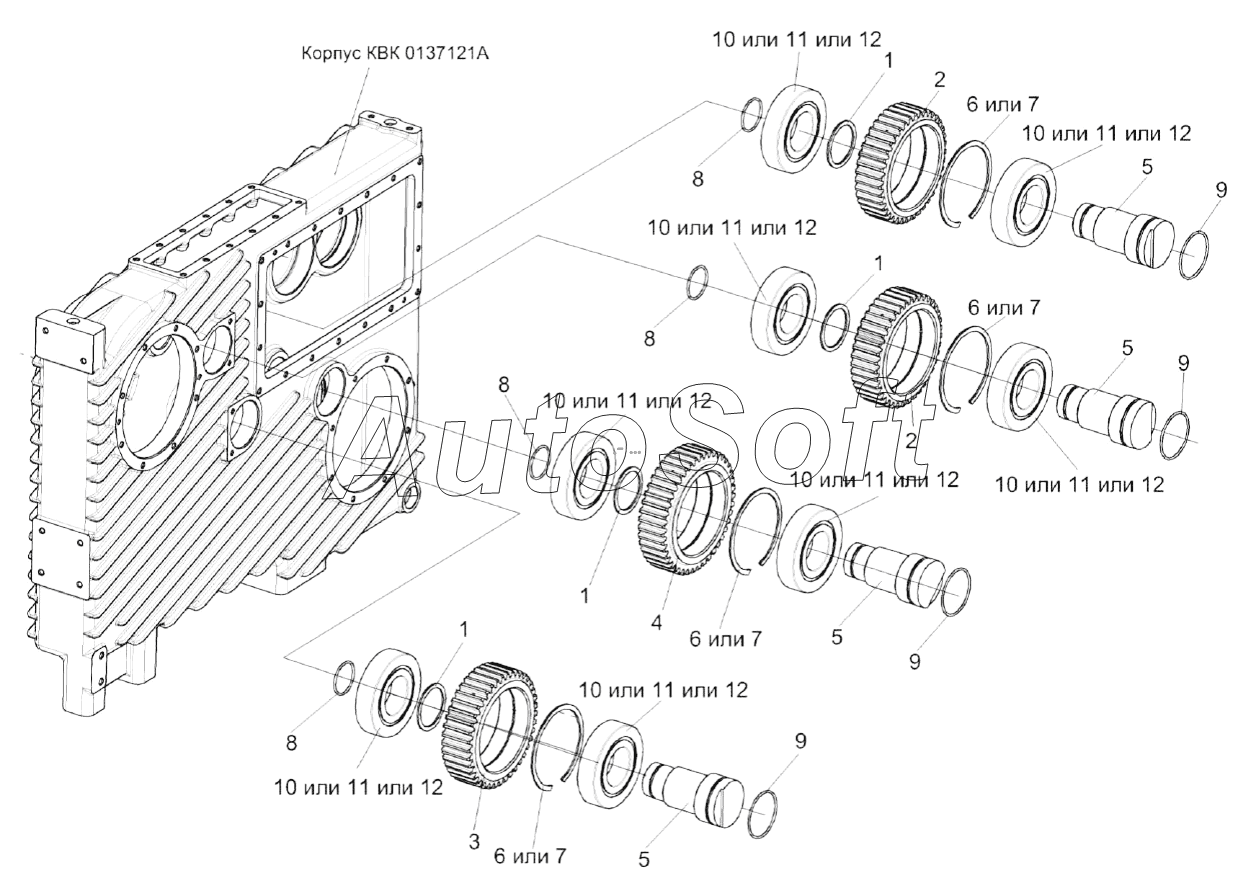

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Мультипликатор КВК 0137100 (лист 3)
/78.gif)
4
12
12
12
12
12
12
12
12
11
11
11
11
11
11
11
11
10
10
10
10
10
10
10
10
9
9
9
9
8
8
8
8
7
7
7
7
6
6
6
6
5
5
5
5
3
2
2
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0137100 | К***0 | Мультипликатор | |
| КВК0137150 | К***0 | Шестерня | |
| КВК0137160 | К***0 | Шестерня | |
| КВК0137170 | К***0 | Шестерня | |
| КВК0137180 | К***0 | Ось | |
| 1 | К***2 | Кольцо | |
| 2 | К***3 | Шестерня | |
| 3 | К***4 | Шестерня | |
| 4 | К***5 | Шестерня | |
| 5 | К***2 | Ось | |
| 6 | В***1 | Кольцо В150-13941 | |
| 7 | В***3 | Кольцо В150-13943 | |
| 8 | 0***3 | Кольцо 054-060-36-2-2-18829/9833 | |
| 9 | 0***3 | Кольцо 079-085-36-2-2-18829/9833 | |
| 10 | N***J | Подшипник | |
| 11 | N***1 | Подшипник | |
| 12 | N***A | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
