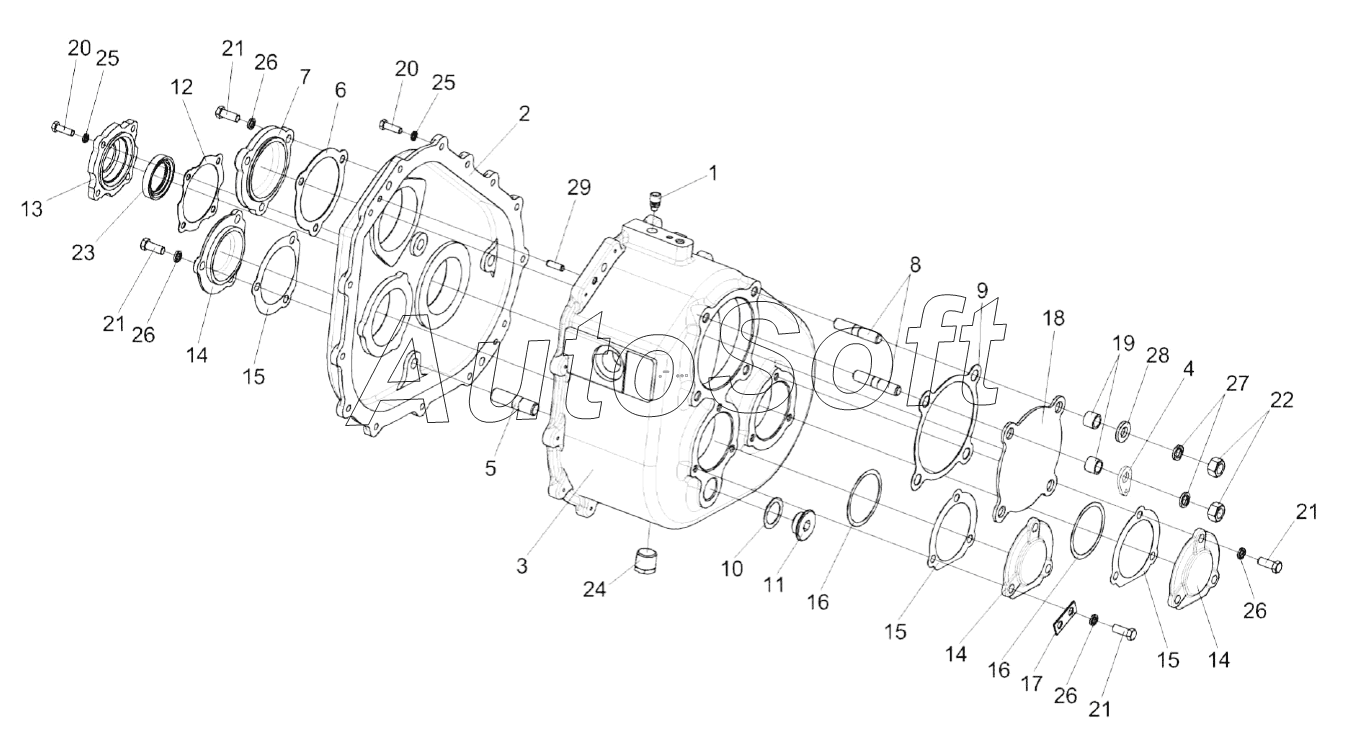

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Коробка передач КВС-2-0114100А (Корпуса и крышки)
/19.gif)
14
14
14
29
28
27
26
26
26
26
25
25
24
23
22
21
21
21
21
20
20
19
18
17
16
16
15
15
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0114100А | К***А | Коробка передач | |
| КЗР0245030 | К***0 | Крышка | |
| 1 | 3***А | Сапун | |
| 2 | К***1 | Корпус | |
| 3 | К***2 | Корпус | |
| 4 | К***4 | Шайба | |
| 5 | К***9 | Шпилька | |
| 6 | Ж***1 | Прокладка | |
| 7 | Ж***3 | Крышка | |
| 8 | К***1 | Шпилька | |
| 9 | К***3 | Прокладка | |
| 10 | К***А | Прокладка | |
| 11 | К***А | Пробка | |
| 12 | К***1 | Прокладка | |
| 13 | К***2 | Крышка | |
| 14 | К***8 | Крышка | |
| 15 | К***5 | Прокладка | |
| 16 | П***1 | Прокладка | |
| 17 | У***1 | Пластина стопорная | |
| 18 | 3***1 | Крышка | |
| 19 | 3***6 | Втулка | |
| 20 | Б***6 | Болт М8-6ех25-7796 | |
| 21 | Б***6 | Болт М10-6ех25-7796 | |
| 22 | Г***5 | Гайка М12-6G-5915 | |
| 23 | М***2 | Манжета 2.2-40х60-1-8752 | |
| 24 | П***m | Пробка КГ3/4dm | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***1 | Шайба С.12.01-11371 | |
| 29 | Ш***8 | Штифт 8х24-3128 |
