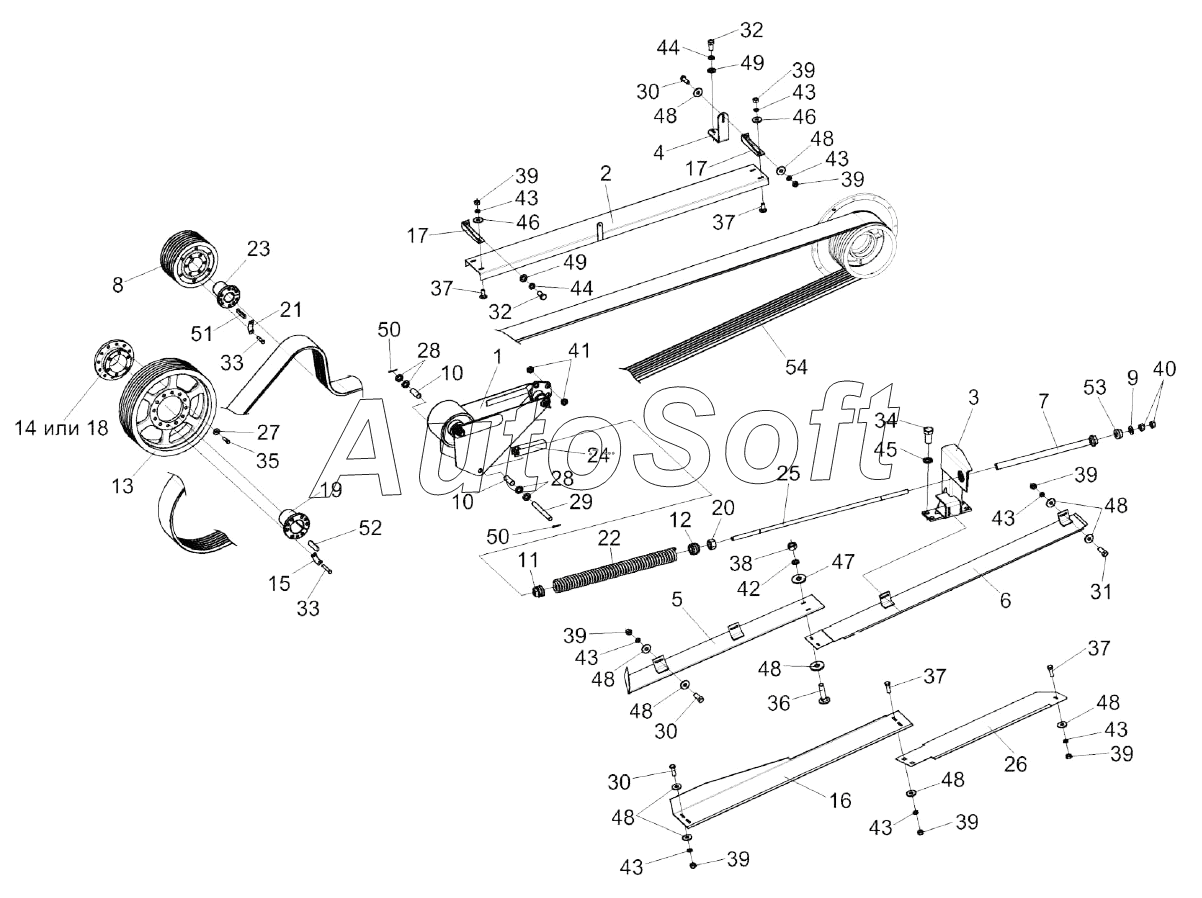

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Привод измельчающего барабана КВС-2-0130000-01
/43.gif)
41
27
28
28
29
30
30
30
31
32
32
33
33
34
35
36
37
37
37
37
38
39
39
39
39
39
39
39
39
40
26
42
43
43
43
43
43
43
43
43
44
44
45
46
46
47
48
48
48
48
48
48
48
48
48
49
49
50
50
51
52
53
54
12
1
2
3
4
5
6
7
8
9
10
10
11
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0130030 | К***0 | Шкив | |
| КВС-1-0130190 | К***0 | Пружина | |
| КВС-2-0130000-01 | К***1 | Привод измельчающего барабана | |
| КВС-2-0130160 | К***0 | Щиток | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Щиток | |
| 3 | К***А | Стойка | |
| 4 | К***0 | Стойка | |
| 5 | К***А | Щиток | |
| 6 | К***0 | Щиток | |
| 7 | К***0 | Винт | |
| 8 | К***1 | Шкив | |
| 9 | К***1 | Шайба | |
| 10 | К***1 | Втулка | |
| 11 | К***9 | Пробка | |
| 12 | К***1 | Пробка | |
| 13 | К***5 | Шкив | |
| 14 | К***4 | Фланец | |
| 15 | К***7 | Пластина | |
| 16 | К***1 | Щиток | |
| 17 | К***А | Кронштейн | |
| 18 | К***4 | Фланец | |
| 19 | К***6 | Ступица | |
| 20 | К***9 | Гайка | |
| 21 | К***А | Пластина | |
| 22 | К***8 | Пружина | |
| 23 | К***9 | Ступица | |
| 24 | К***4 | Вилка | |
| 25 | К***7 | Шпилька | |
| 26 | К***1 | Щиток | |
| 27 | К***2 | Шайба | |
| 28 | К***3 | Шайба | |
| 29 | К***1 | Ось | |
| 30 | Б***6 | Болт М8-6eх25-7796 | |
| 31 | Б***6 | Болт М8-6eх30-7796 | |
| 32 | Б***6 | Болт М10-6eх20-7796 | |
| 33 | Б***6 | Болт М12-6eх50-7796 | |
| 34 | Б***6 | Болт М16-6eх30-7796 | |
| 35 | Б***6 | Болт М12-6eх45-7796 | |
| 36 | Б***2 | Болт М6-6eх16-7802 | |
| 37 | Б***2 | Болт М8-6eх20-7802 | |
| 38 | Г***5 | Гайка М6-6G-5915 | |
| 39 | Г***5 | Гайка М8-6G-5915 | |
| 40 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 41 | Г***5 | Гайка М24х2-6G-5915 | |
| 42 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 43 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 44 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 45 | Ш***2 | Шайба 16.65Г-6402 | |
| 46 | Ш***8 | Шайба | |
| 47 | Ш***8 | Шайба C 6.01-6958 | |
| 48 | Ш***8 | Шайба C 8.01-6958 | |
| 49 | Ш***1 | Шайба C.10.01-11371 | |
| 50 | Ш***7 | Шплинт 5х32-397 | |
| 51 | Ш***0 | Шпонка 16х10х140-23360 | |
| 52 | Ш***0 | Шпонка 20х12х140-23360 | |
| 53 | 7***4 | Буфер | |
| 54 | 7***a | Ремень 7 HB 9100 La |
