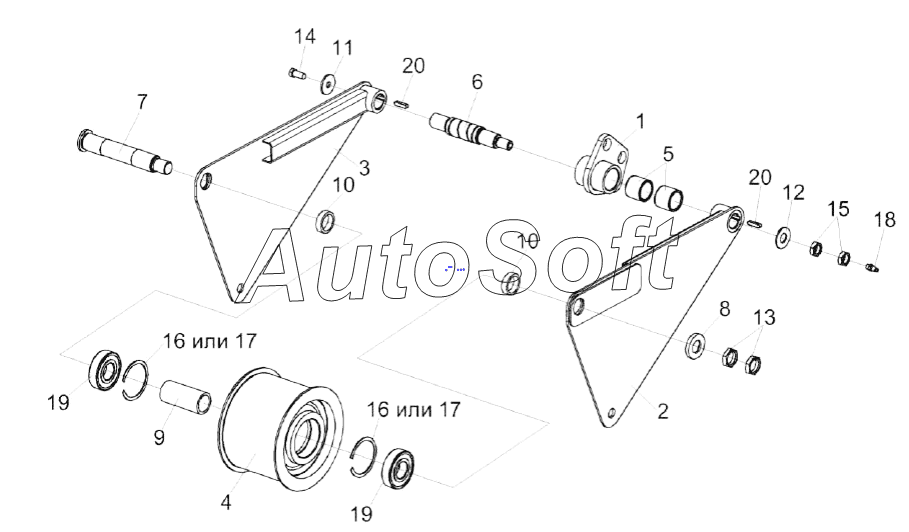

Каталог запасных частей к технике: Гомсельмаш FS80-2 (2017). Рычаг КВС-2-0130050
/44.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0130050 | К***0 | Опора | |
| КВС-2-0130050 | К***0 | Рычаг | |
| КВС-2-0130060 | К***0 | Ролик | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Боковина | |
| 3 | К***1 | Боковина | |
| 4 | К***3 | Ролик | |
| 5 | К***4 | Втулка | |
| 6 | К***1 | Ось | |
| 7 | К***5 | Ось | |
| 8 | К***9 | Шайба | |
| 9 | К***6 | Втулка | |
| 10 | К***1 | Втулка | |
| 11 | К***4 | Шайба | |
| 12 | К***1 | Шайба | |
| 13 | П***5 | Гайка специальная | |
| 14 | Б***6 | Болт М12-6eх25-7796 | |
| 15 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 16 | В***1 | Кольцо В80-13941 | |
| 17 | В***3 | Кольцо В80-13943 | |
| 18 | 2***3 | Масленка | |
| 19 | 6***3 | Подшипник 6307-2R S1/C3 | |
| 20 | Ш***0 | Шпонка 8х7х32-23360 |
