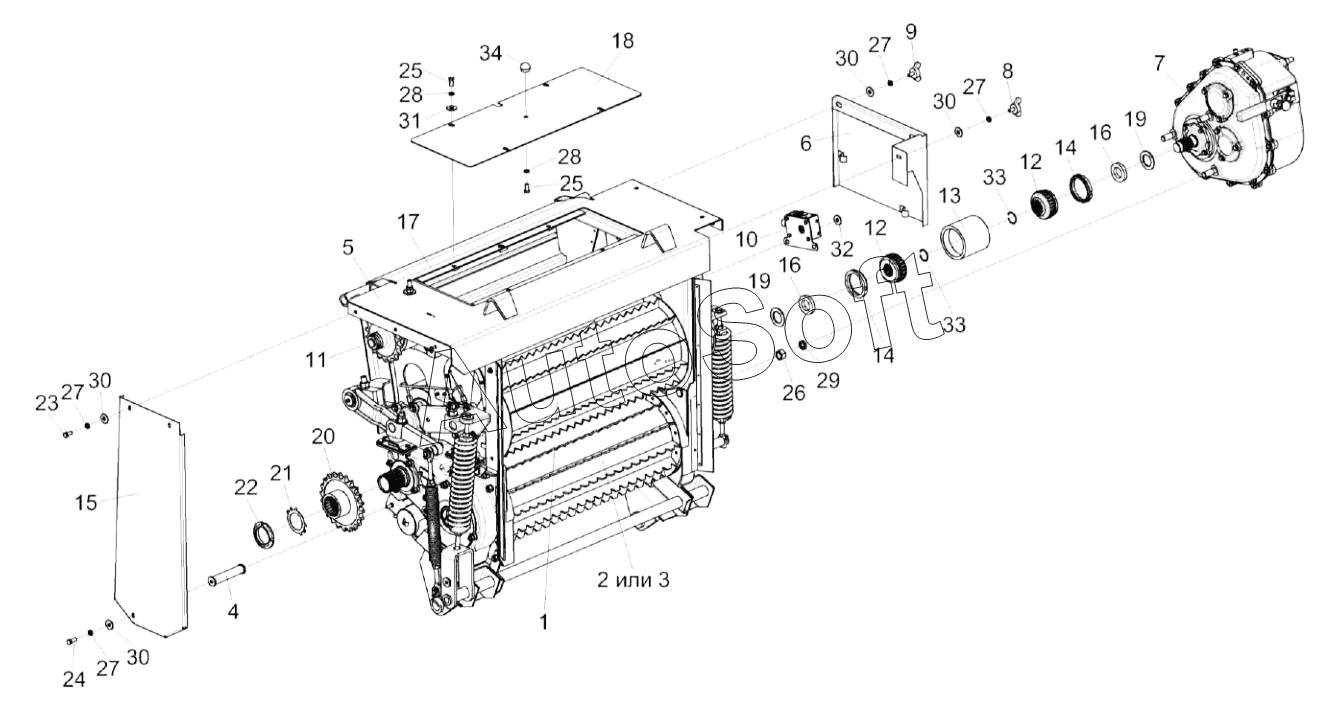

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Аппарат питающий КВС-2-0111000В и КВС-2-0111000В-01
25
25
16
16
17
18
19
19
20
21
22
23
24
15
26
27
27
27
27
28
28
29
30
30
30
30
31
32
33
33
34
6
КВС-2-0111000В-01
КВС-2-0111710А
КВС-2-0111720А
КВС-1-0111040
1
2
3
4
5
КВС-2-0111000В
7
8
9
10
11
12
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0111040 | К***0 | Крышка | |
| КВС-2-0111000В | К***В | Аппарат питающий | |
| КВС-2-0111000В-01 | К***1 | Аппарат питающий | |
| КВС-2-0111710А | К***А | Муфта | |
| КВС-2-0111720А | К***А | Муфта | |
| 1 | К***0 | Вальцы верхние | |
| 2 | К***1 | Вальцы нижние | |
| 3 | К***2 | Вальцы нижние | |
| 4 | К***А | Опора | |
| 5 | К***В | Рама верхняя | |
| 6 | К***А | Щиток | |
| 7 | К***А | Коробка передач | |
| 8 | К***0 | Болт-барашек | |
| 9 | К***1 | Болт-барашек | |
| 10 | К***1 | Датчик камнедетектора | |
| 11 | К***А | Контрпривод | |
| 12 | К***А | Муфта | |
| 13 | К***4 | Полумуфта плавающая | |
| 14 | К***6 | Гайка | |
| 15 | К***2 | Ограждение | |
| 16 | К***2 | Прокладка | |
| 17 | К***5 | Уплотнитель | |
| 18 | К***4 | Крышка | |
| 19 | К***1 | Шайба | |
| 20 | К***4 | Звездочка | |
| 21 | П***6 | Шайба | |
| 22 | П***6 | Гайка | |
| 23 | Б***6 | Болт М8-6eх16-7796 | |
| 24 | Б***6 | Болт М8-6eх20-7796 | |
| 25 | Б***6 | Болт М10-6eх20-7796 | |
| 26 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 18.65Г-6402 | |
| 30 | Ш***8 | Шайба C 8.01-6958 | |
| 31 | Ш***8 | Шайба C 10.01-6958 | |
| 32 | Ш***1 | Шайба C.10.01-11371 | |
| 33 | К***1 | Кольцо | |
| 34 | Н***4 | Ручка П302Д61-16-77 |
