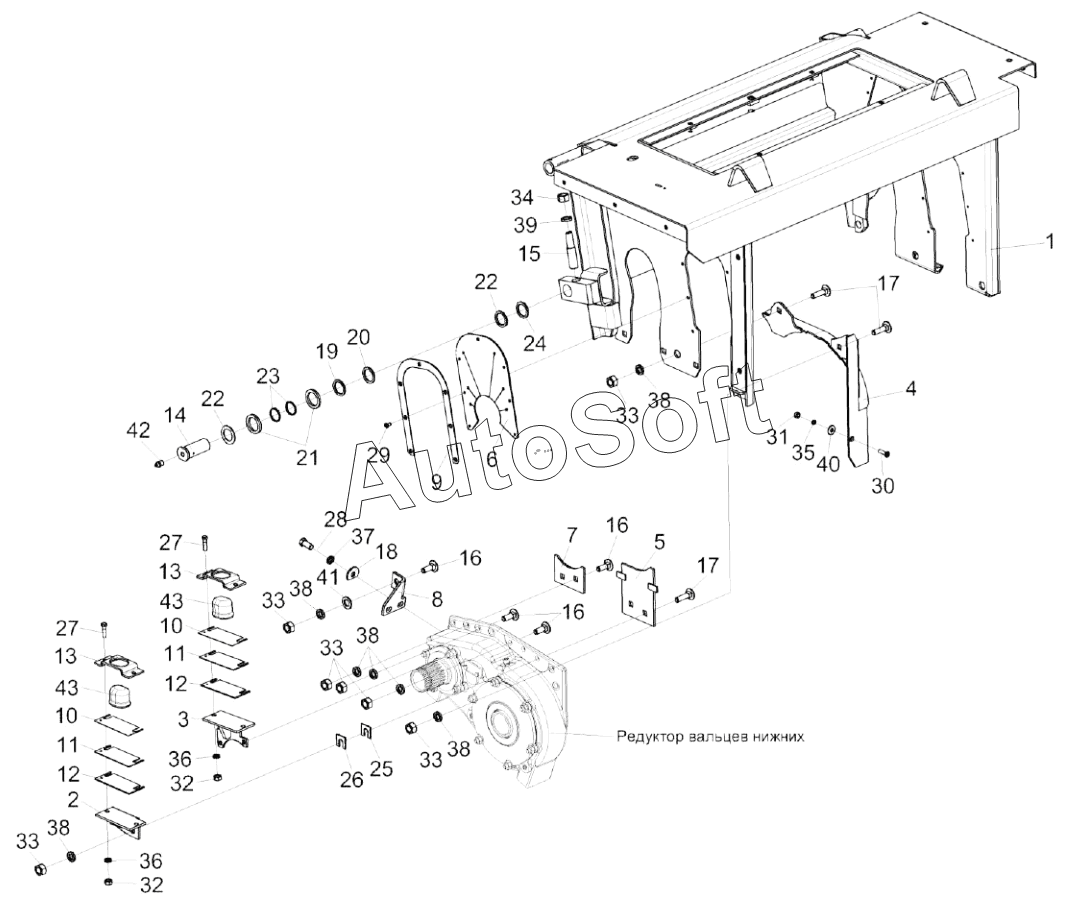

Каталог запасных частей к технике: Гомсельмаш КВК-800 ПАЛЕССЕ FS80-2 (2019). Установка рамы верхней КВС-2-0111300В (лист 1)
33
33
33
33
33
22
22
23
24
25
26
27
27
28
29
30
31
32
32
21
34
35
36
36
37
38
38
38
38
38
39
40
41
42
43
43
10
10
КВС-2-0111000В-01
1
2
3
4
5
6
7
8
9
КВС-2-0111000В
11
11
12
12
13
13
14
15
16
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0111000В | К***В | Аппарат питающий | |
| КВС-2-0111000В-01 | К***1 | Аппарат питающий | |
| 1 | К***В | Рама верхняя | |
| 2 | К***0 | Кронштейн | |
| 3 | К***А | Кронштейн | |
| 4 | К***0 | Зашивка правая | |
| 5 | К***А | Ограничитель | |
| 6 | К***6 | Накладка | |
| 7 | К***2 | Ограничитель | |
| 8 | К***А | Кронштейн | |
| 9 | К***8 | Накладка | |
| 10 | К***8 | Прокладка | |
| 11 | К***1 | Прокладка | |
| 12 | К***2 | Прокладка | |
| 13 | К***9 | Обойма | |
| 14 | К***6 | Ось | |
| 15 | К***7 | Штифт | |
| 16 | К***1 | Болт | |
| 17 | К***2 | Болт | |
| 18 | К***2 | Шайба | |
| 19 | К***4 | Шайба регулировочная | |
| 20 | К***7 | Шайба | |
| 21 | М***5 | Кольцо | |
| 22 | М***1 | Шайба | |
| 23 | М***2 | Втулка | |
| 24 | П***2 | Шайба | |
| 25 | П***1 | Прокладка | |
| 26 | П***2 | Прокладка | |
| 27 | Б***6 | Болт М8-6eх30-7796 | |
| 28 | Б***6 | Болт М10-6eх20-7796 | |
| 29 | В***5 | Винт B2.М5-6eх10-17475 | |
| 30 | В***5 | Винт B2.М6-6eх22-17475 | |
| 31 | Г***5 | Гайка М6-6G-5915 | |
| 32 | Г***5 | Гайка М8-6G-5915 | |
| 33 | Г***5 | Гайка М12-6G-5915 | |
| 34 | Г***5 | Гайка М16-6G-5915 | |
| 35 | Ш***2 | Шайба 6.65Г-6402 | |
| 36 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 40 | Ш***1 | Шайба C.6.01-11371 | |
| 41 | Ш***1 | Шайба C.12.01-11371 | |
| 42 | М***3 | Масленка 1.2-19853 | |
| 43 | 8***0 | Буфер передней рессоры |
