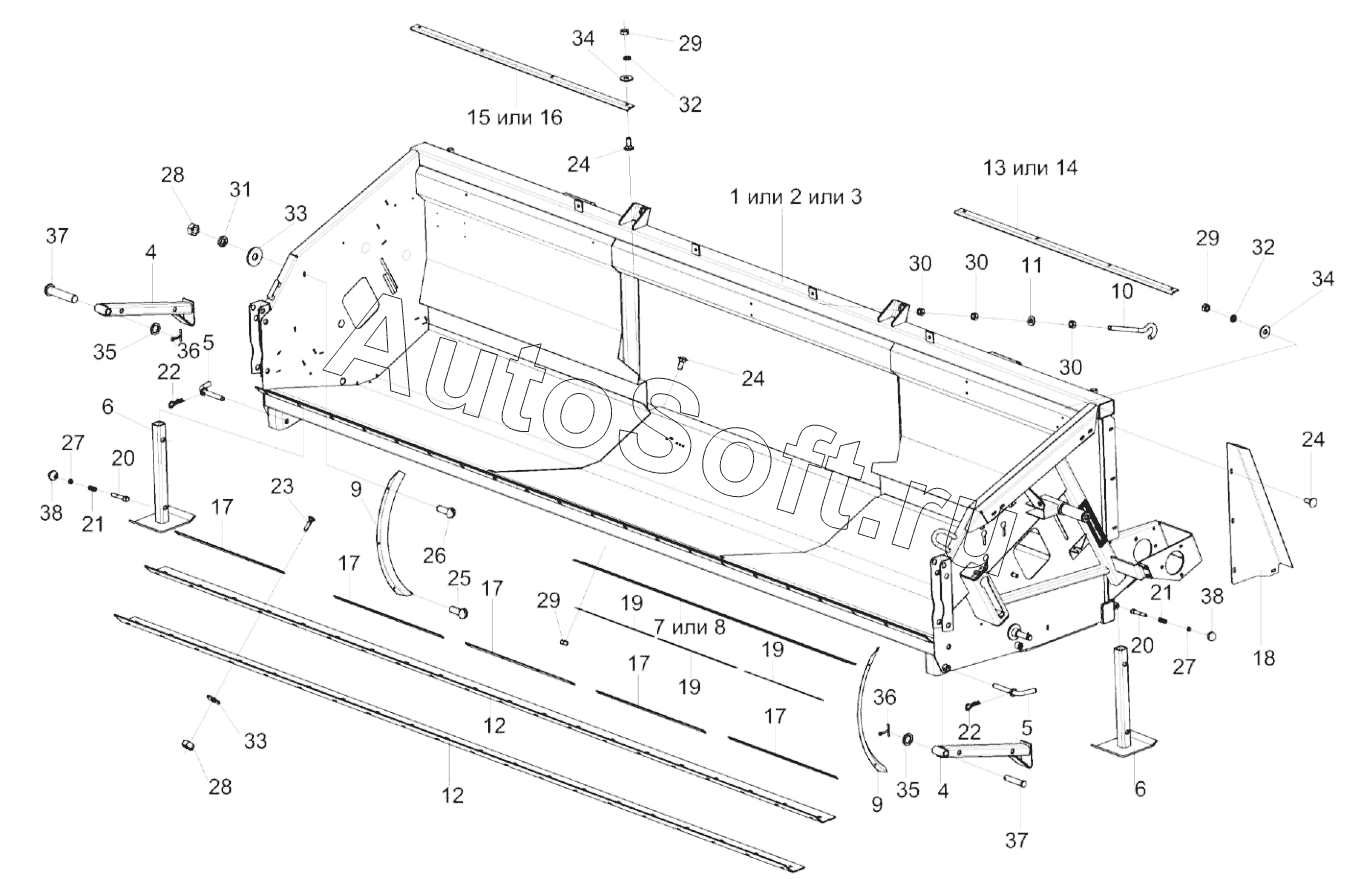

Каталог запасных частей к технике: Гомсельмаш ПЗ (2019). Платформа КЗК 1900010, КЗК 1900010-01, КЗК 1900010-03 (лист 2)
29
29
29
19
19
19
20
20
21
21
22
22
23
24
24
24
25
26
27
27
28
28
18
30
30
30
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
8
КЗК1900010-01
КЗК1900010-03
1
2
3
4
4
5
5
6
6
7
КЗК1900010
9
9
10
11
12
12
13
14
15
16
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК1900010 | К***0 | Платформа | |
| КЗК1900010-01 | К***1 | Платформа | |
| КЗК1900010-03 | К***3 | Платформа | |
| 1 | К***0 | Рама | |
| 2 | К***1 | Рама | |
| 3 | К***3 | Рама | |
| 4 | К***0 | Опора стояночная | |
| 5 | К***0 | Фиксатор | |
| 6 | К***0 | Стойка | |
| 7 | К***2 | Фартук | |
| 8 | К***3 | Фартук | |
| 9 | К***2 | Кожух | |
| 10 | К***2 | Зацеп | |
| 11 | К***4 | Шайба | |
| 12 | К***3 | Чистик | |
| 13 | К***1 | Чистик | |
| 14 | К***3 | Чистик | |
| 15 | К***2 | Чистик | |
| 16 | К***4 | Чистик | |
| 17 | К***5 | Планка | |
| 18 | К***6 | Щиток | |
| 19 | К***8 | Планка | |
| 20 | П***9 | Фиксатор | |
| 21 | П***4 | Пружина | |
| 22 | А***1 | Шплинт | |
| 23 | Б***2 | Болт М6-6eх25-7802 | |
| 24 | Б***2 | Болт М8-6eх20-7802 | |
| 25 | В***3 | Винт B.М6-6eх12-17473 | |
| 26 | В***3 | Винт B.М6-6eх16-17473 | |
| 27 | Г***6 | Гайка М10-6G-2526 | |
| 28 | Г***5 | Гайка М6-6G-5915 | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Г***5 | Гайка М16-6G-5915 | |
| 31 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 33 | Ш***8 | Шайба C 6.01-6958 | |
| 34 | Ш***8 | Шайба C 8.01-6958 | |
| 35 | Ш***9 | Шайба 20.01-9649 | |
| 36 | Ш***7 | Шплинт 5х32-397 | |
| 37 | О***0 | Ось | |
| 38 | Н***4 | Ручка П302Д61-16-77 |
