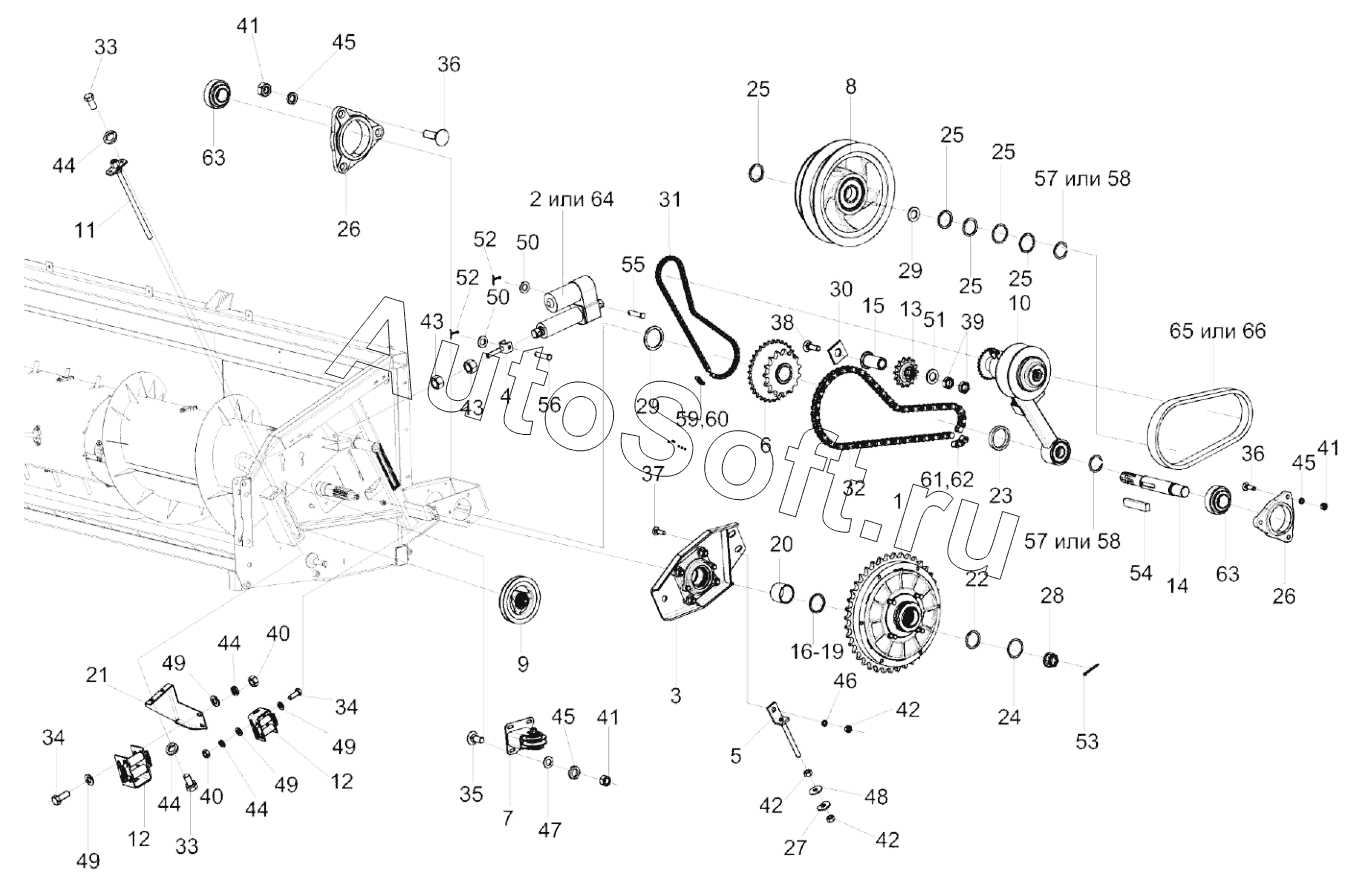

Каталог запасных частей к технике: Гомсельмаш ПЗ (2019). Платформа КЗК 1900010, КЗК 1900010-01, КЗК 1900010-03 (лист 3)
41
41
41
49
49
49
49
48
47
46
45
45
45
44
44
44
44
43
43
42
42
42
50
50
40
40
39
38
37
36
35
35
34
34
33
33
58
58
66
65
64
63
63
62
61
60
59
32
57
57
56
55
54
53
52
52
51
6
14
13
12
12
11
10
9
8
7
15
5
4
3
2
1
КЗК1900010-03
КЗК1900010-01
23
31
30
29
29
28
27
26
26
25
25
25
25
25
24
КЗК1900010
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК1900010 | К***0 | Платформа | |
| КЗК1900010-01 | К***1 | Платформа | |
| КЗК1900010-03 | К***3 | Платформа | |
| 1 | К***2 | Муфта предохранительная | |
| 2 | К***1 | Электромеханизм | |
| 3 | К***1 | Опора | |
| 4 | К***0 | Винт | |
| 5 | К***0 | Тяга | |
| 6 | К***1 | Блок звездочек | |
| 7 | К***0 | Ролик | |
| 8 | К***0 | Шкив | |
| 9 | К***0 | Шкив натяжной | |
| 10 | К***1 | Вариатор | |
| 11 | К***0 | Болт регулировочный | |
| 12 | К***А | Замок | |
| 13 | М***0 | Звездочка | |
| 14 | К***1 | Вал | |
| 15 | К***4 | Втулка | |
| 16 | К***1 | Шайба | |
| 17 | К***1 | Шайба | |
| 18 | К***2 | Шайба | |
| 19 | К***3 | Шайба | |
| 20 | К***4 | Втулка | |
| 21 | К***7 | Кронштейн | |
| 22 | К***5 | Втулка | |
| 23 | К***1 | Втулка | |
| 24 | К***6 | Прокладка | |
| 25 | К***2 | Кольцо регулировочное | |
| 26 | К***А | Корпус подшипника | |
| 27 | М***1 | Шайба | |
| 28 | М***5 | Гайка | |
| 29 | П***4 | Шайба | |
| 30 | П***5 | Накладка | |
| 31 | Ц***1 | Цепь | |
| 32 | Ц***5 | Цепь | |
| 33 | Б***6 | Болт М8-6eх16-7796 | |
| 34 | Б***6 | Болт М8-6eх20-7796 | |
| 35 | Б***2 | Болт М10-6eх25-7802 | |
| 36 | Б***2 | Болт М10-6eх35-7802 | |
| 37 | Б***2 | Болт М12-6eх30-7802 | |
| 38 | Б***2 | Болт М16-6eх90-7802 | |
| 39 | Г***6 | Гайка М16-6G-2526 | |
| 40 | Г***5 | Гайка М8-6G-5915 | |
| 41 | Г***5 | Гайка М10-6G-5915 | |
| 42 | Г***5 | Гайка М12-6G-5915 | |
| 43 | Г***5 | Гайка | |
| 44 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 45 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 46 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 47 | Ш***8 | Шайба C 10.01-6958 | |
| 48 | Ш***8 | Шайба C 12.01-6958 | |
| 49 | Ш***1 | Шайба C.8.01-11371 | |
| 50 | Ш***1 | Шайба C.12.01-11371 | |
| 51 | Ш***1 | Шайба C.16.01-11371 | |
| 52 | Ш***7 | Шплинт | |
| 53 | Ш***7 | Шплинт 5x45-397 | |
| 54 | Ш***0 | Шпонка 2-12х8х56-23360 | |
| 55 | О***0 | Ось 6-12 b12х50-9650 | |
| 56 | О***0 | Ось 6-12 b12х55-9650 | |
| 57 | К***0 | Кольцо В40-13940 | |
| 58 | К***2 | Кольцо В40-13942 | |
| 59 | П***8 | Звено | |
| 60 | С***8 | Звено С-ПР-15,875-23-13568 | |
| 61 | П***8 | Звено | |
| 62 | С***8 | Звено | |
| 63 | 1***7 | Подшипник | |
| 64 | М***2 | Электромеханизм | |
| 65 | Р***° | Ремень | |
| 66 | Р***i | Ремень |
