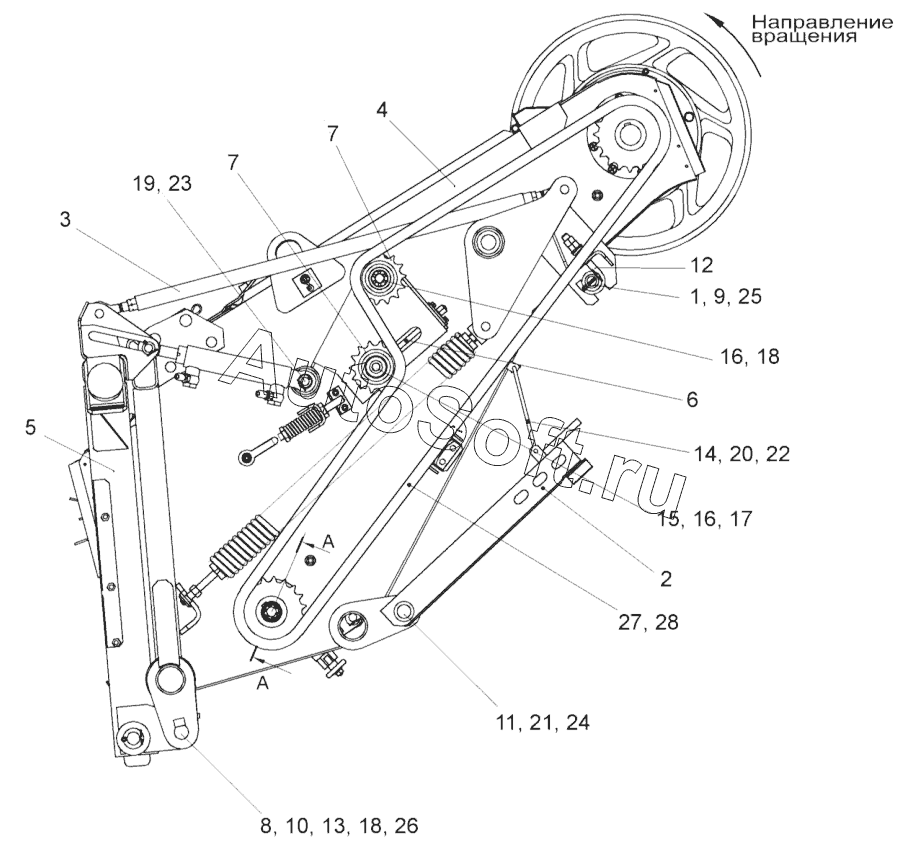

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ) (2005). Камера наклонная КЗК 1870000 (вид слева)
14
28
27
26
25
24
23
22
21
20
19
18
18
17
16
16
15
13
12
11
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 1870000 | К***0 | Камера наклонная | |
| 1 | К***1 | Труба | |
| 2 | К***0 | Упор | |
| 3 | К***0 | Механизм продольного копирования | |
| 4 | К***1 | Рама | |
| 5 | К***2 | Рамка переходная | |
| 6 | К***0 | Болт регулировочный | |
| 7 | М***0 | Звездочка | |
| 8 | К***2 | Втулка | |
| 9 | К***8 | Шайба | |
| 10 | К***4 | Шайба | |
| 11 | К***1 | Палец | |
| 12 | К***5 | Крюк | |
| 13 | К***6 | Ось | |
| 14 | К***4 | Подвес | |
| 15 | К***2 | Шайба | |
| 16 | К***1 | Шайба | |
| 17 | К***1 | Болт | |
| 18 | Г***6 | Гайка М24х2-6G-2526 | |
| 19 | Ш***9 | Шайба 20.01-9649 | |
| 20 | Ш***1 | Шайба 8.01-11371 | |
| 21 | Ш***1 | Шайба | |
| 22 | Ш***7 | Шплинт 2,5х18-397 | |
| 23 | Ш***7 | Шплинт 5х32-397 | |
| 24 | Ш***7 | Шплинт 5х40 -397 | |
| 25 | Ш***7 | Шплинт 6,3х45-397 | |
| 26 | М***3 | Масленка | |
| 27 | Ц***. | Цепь | |
| 28 | З***8 | Звено С-ПР-25,4-60 – 13568 |
