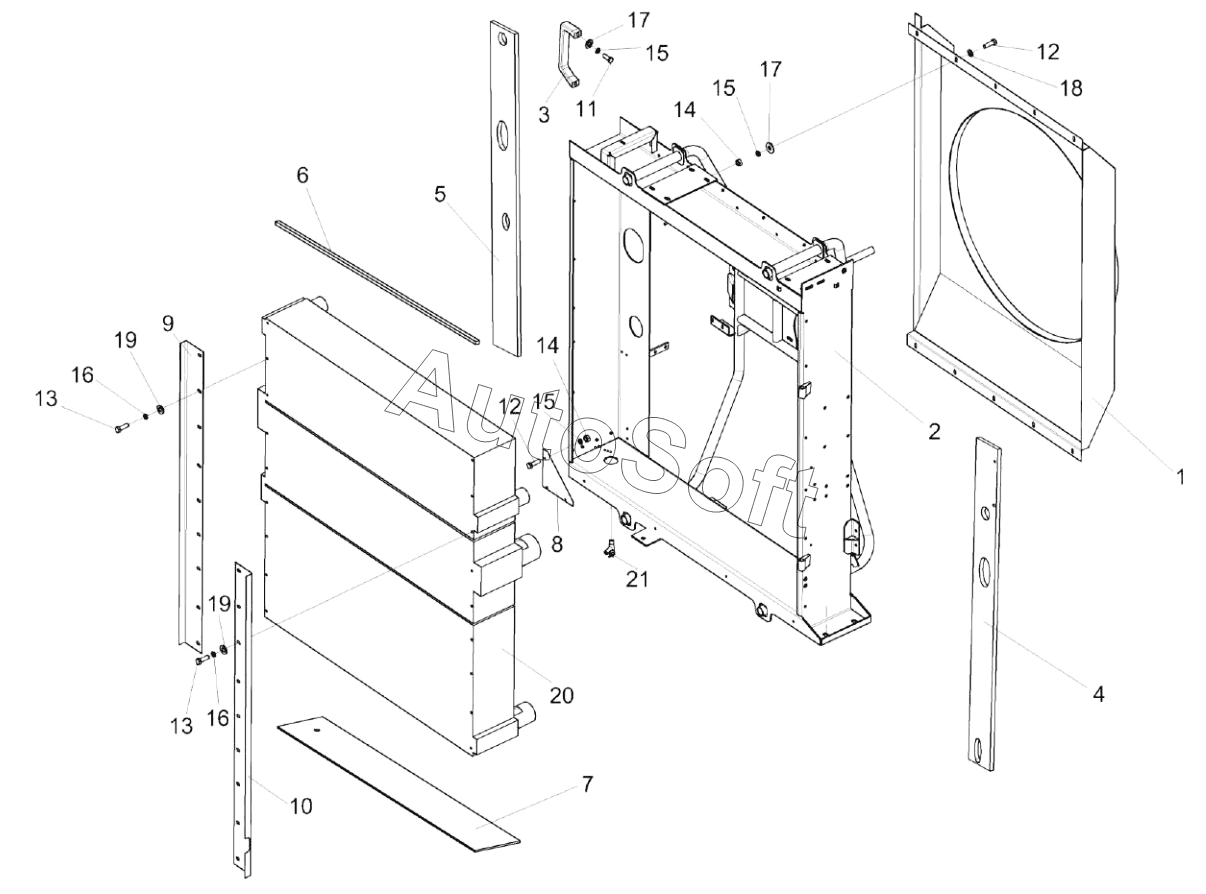

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Установка радиатора КВК 0152010
10
21
20
19
19
18
17
17
16
16
15
15
15
14
14
13
13
12
12
11
КВК0152010
КВК0152010
9
8
7
6
5
4
3
2
1
КВК0152020
КВК0152020
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0152010 | К***0 | Установка радиатора | |
| КВК0152020 | К***0 | Корпус радиаторов | |
| 1 | К***0 | Диффузор | |
| 2 | К***0 | Корпус радиаторов | |
| 3 | К***0 | Ручка | |
| 4 | К***1 | Уплотнение | |
| 5 | К***2 | Уплотнение | |
| 6 | К***А | Уплотнение | |
| 7 | К***4 | Уплотнение | |
| 8 | К***7 | Уголок | |
| 9 | К***6 | Кронштейн | |
| 10 | К***7 | Кронштейн | |
| 11 | Б***6 | Болт М8-6eх20-7796 | |
| 12 | Б***6 | Болт М8-6eх25-7796 | |
| 13 | Б***6 | Болт М10-6eх25-7796 | |
| 14 | Г***5 | Гайка М8-6G-5915 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 17 | Ш***8 | Шайба | |
| 18 | Ш***1 | Шайба | |
| 19 | Ш***1 | Шайба C.10.01-11371 | |
| 20 | Б***1 | Радиатор | |
| 21 | В***0 | Кран |
