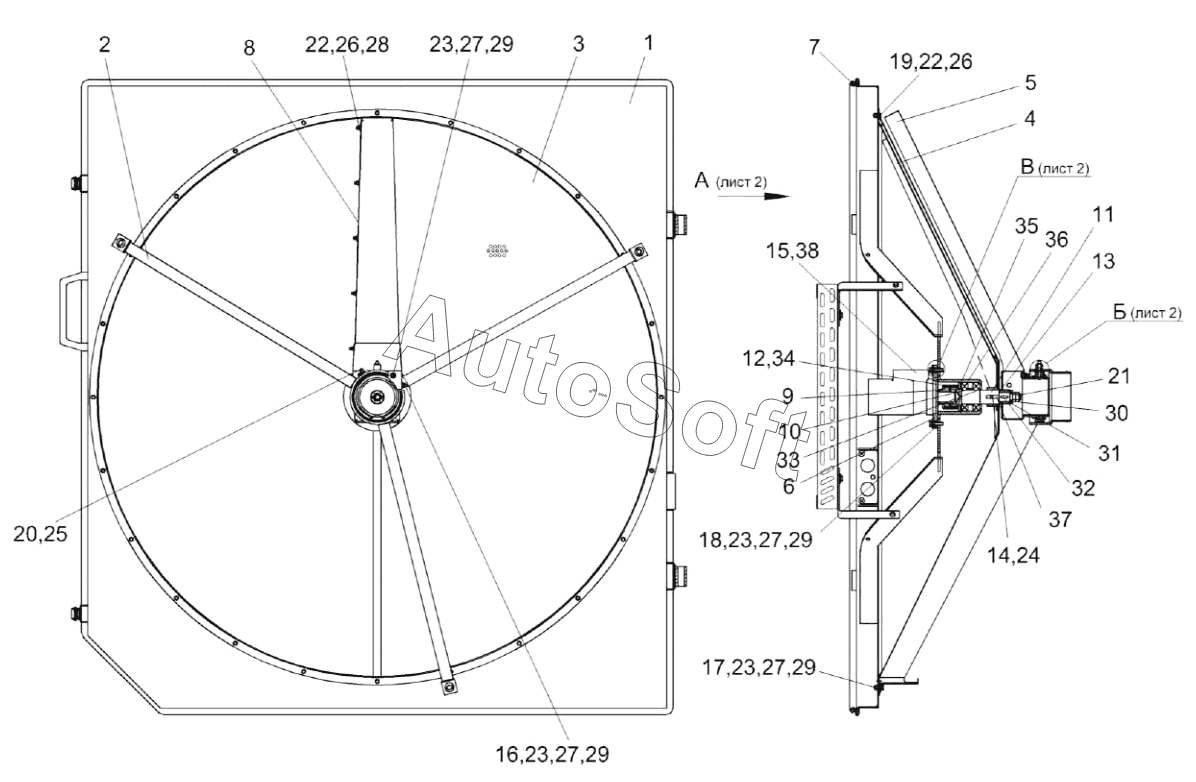

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Воздухозаборник КВК-2-0155000 (лист 1)
29
29
29
29
19
20
21
22
22
23
23
23
23
24
25
26
26
27
27
27
27
28
18
30
31
32
33
34
35
36
37
38
8
КВК0602120
КВС-5-0155110
1
2
3
3
4
5
6
7
КВК-2-0155000
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-2-0155000 | К***0 | Воздухозаборник | |
| КВК0602120 | К***0 | Гидромотор воздухозаборника | |
| КВС-5-0155110 | К***0 | Обойма | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Сетка | |
| 3 | К***0 | Сетка | |
| 4 | К***А | Затенитель | |
| 5 | К***0 | Пылесъемник | |
| 6 | К***0 | Корпус | |
| 7 | К***3 | Уплотнение | |
| 8 | К***9 | Щиток | |
| 9 | К***1 | Втулка | |
| 10 | К***6 | Втулка | |
| 11 | К***Б | Вал | |
| 12 | К***3 | Обойма | |
| 13 | К***2 | Шайба | |
| 14 | К***1 | Винт | |
| 15 | Г***2 | Штуцер | |
| 16 | Б***6 | Болт М8-6eх20-7796 | |
| 17 | Б***6 | Болт М8-6eх25-7796 | |
| 18 | Б***6 | Болт | |
| 19 | Б***8 | Болт М6-6eх16-7798 | |
| 20 | В***3 | Винт | |
| 21 | Г***6 | Гайка | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | Г***7 | Гайка М5-6G-5927 | |
| 26 | Ш***2 | Шайба | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***8 | Шайба | |
| 29 | Ш***8 | Шайба | |
| 30 | Ш***1 | Шайба | |
| 31 | Ш***1 | Шайба | |
| 32 | Ш***0 | Шпонка | |
| 33 | К***2 | Кольцо В35-13942 | |
| 34 | К***1 | Кольцо В48-13941 | |
| 35 | К***3 | Кольцо В72-13943 | |
| 36 | П***2 | Подшипник 180207-8882 | |
| 37 | Ш***0 | Шпонка | |
| 38 | M***P | Гидромотор |
