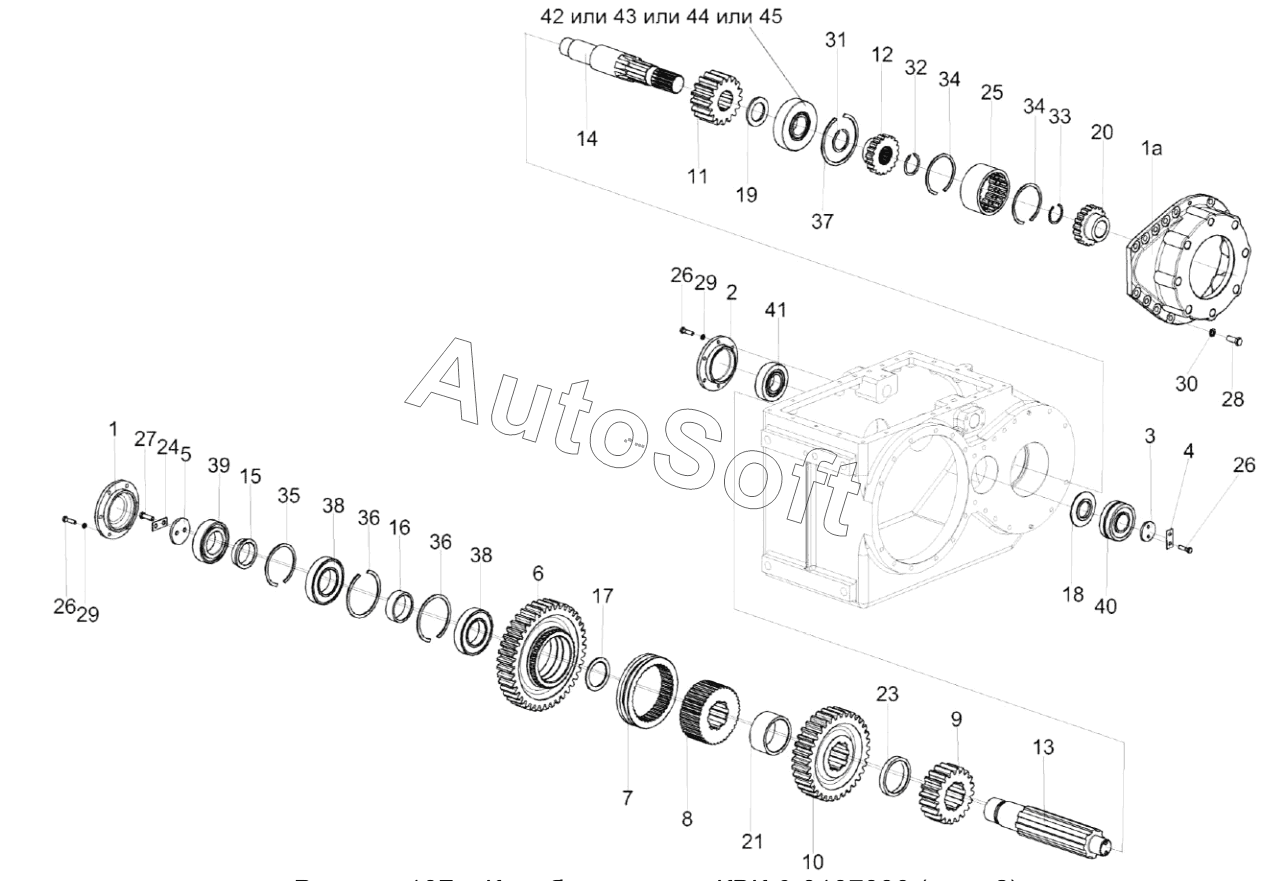

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Коробка передач КВК-6-0107030 (лист 2)
КВК-6-0107030
КВК-6-0107030
1а
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
26
26
27
28
29
29
30
31
32
33
34
34
35
36
36
37
38
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-6-0107030 | К***0 | Коробка передач | |
| 1 | К***8 | Крышка | |
| 10 | К***3 | Шестерня | |
| 11 | К***4 | Шестерня | |
| 12 | К***5 | Полумуфта | |
| 13 | К***6 | Вал | |
| 14 | К***7 | Вал | |
| 15 | К***8 | Втулка | |
| 16 | K***9 | Втулка | |
| 17 | K***1 | Шайба | |
| 18 | K***2 | Шайба | |
| 19 | K***3 | Втулка | |
| 1а | К***2 | Крышка | |
| 2 | К***9 | Крышка | |
| 20 | K***5 | Полумуфта | |
| 21 | K***3 | Втулка | |
| 23 | K***4 | Втулка | |
| 24 | У***1 | Пластина стопорная | |
| 25 | У***A | Обойма | |
| 26 | Б***6 | Болт М8-6eх30-7796 | |
| 27 | Б***6 | Болт | |
| 28 | Б***6 | Болт М12-6eх30-7796 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 3 | К***4 | Пластина | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | К***0 | Кольцо | |
| 32 | К***1 | Кольцо | |
| 33 | К***1 | Кольцо | |
| 34 | К***1 | Кольцо В90-13941 | |
| 35 | К***1 | Кольцо | |
| 36 | К***1 | Кольцо В110-13941 | |
| 37 | К***1 | Кольцо | |
| 38 | П***8 | Подшипник 212-8338 | |
| 39 | П***E | Подшипник | |
| 4 | К***5 | Пластина | |
| 40 | П***E | Подшипник | |
| 41 | П***J | Подшипник | |
| 42 | П***J | Подшипник | |
| 43 | П***1 | Подшипник | |
| 44 | П***9 | Подшипник | |
| 45 | П***9 | Подшипник | |
| 5 | К***6 | Пластина | |
| 6 | К***7 | Шестерня | |
| 7 | К***9 | Кольцо | |
| 8 | К***1 | Полумуфта | |
| 9 | К***2 | Шестерня |
