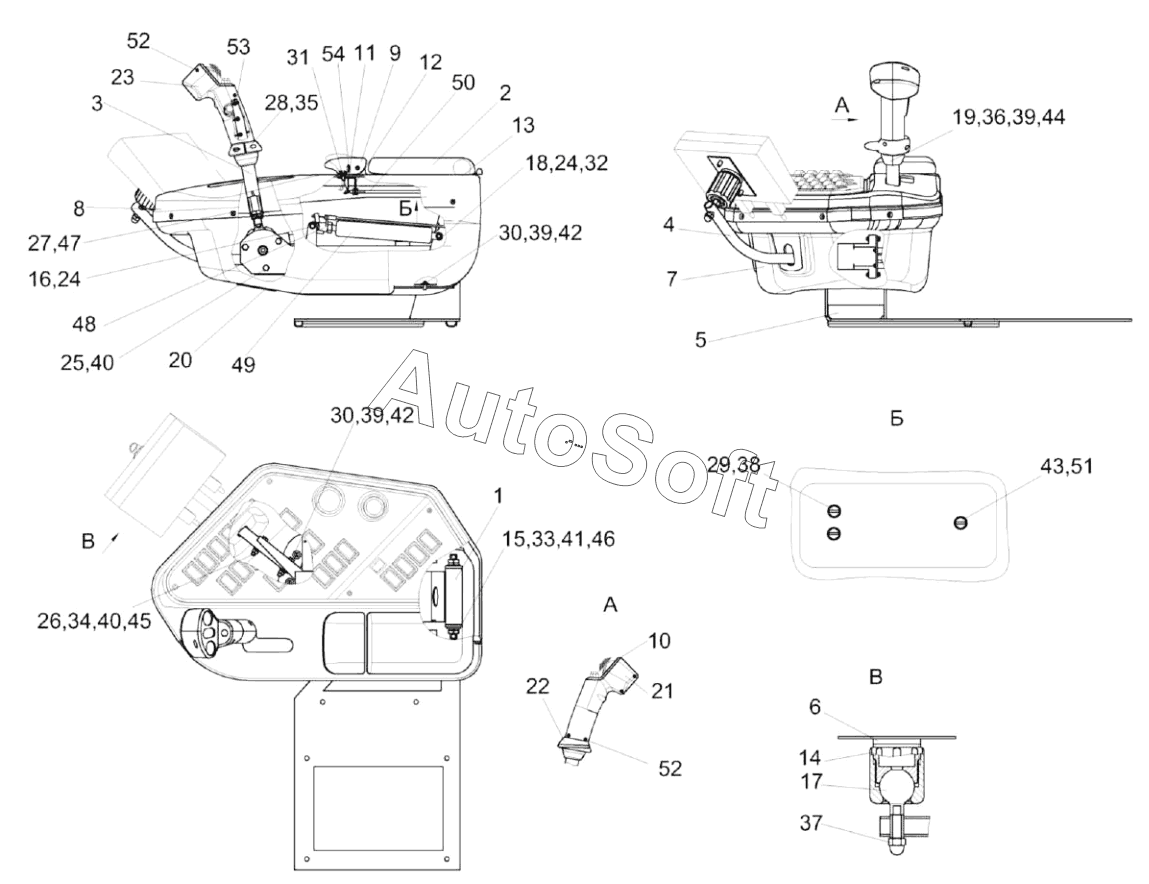

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Пульт управления КВК 0129050А
41
28
29
30
30
31
32
33
34
35
36
37
38
39
39
39
40
40
27
42
42
43
44
45
46
47
48
49
50
51
52
52
53
54
14
1
2
3
4
5
6
7
8
9
10
11
12
13
КВК0129050А
15
16
17
18
19
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0129050А | К***А | Пульт управления | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Подлокотник | |
| 3 | К***В | Привод | |
| 4 | К***0 | Труба | |
| 5 | К***А | Кронштейн | |
| 6 | К***0 | Кронштейн | |
| 7 | К***3 | Кожух | |
| 8 | К***4 | Кожух | |
| 9 | К***9 | Рукоятка | |
| 10 | К***4 | Панель | |
| 11 | К***А | Кронштейн | |
| 12 | К***А | Кронштейн | |
| 13 | К***8 | Пластина | |
| 14 | К***8 | Гайка | |
| 15 | К***4 | Ось | |
| 16 | К***5 | Ось | |
| 17 | К***6 | Стойка | |
| 18 | К***7 | Ось | |
| 19 | К***6 | Ось | |
| 20 | К***6 | Заглушка | |
| 21 | К***А | Корпус | |
| 22 | К***4 | Упор | |
| 23 | К***5 | Корпус | |
| 24 | С***3 | Шайба упорная | |
| 25 | Б***8 | Болт | |
| 26 | Б***8 | Болт | |
| 27 | В***0 | Винт | |
| 28 | В***3 | Винт | |
| 29 | В***3 | Винт | |
| 30 | В***3 | Винт | |
| 31 | В***5 | Винт | |
| 32 | Г***6 | Гайка М8-6G-2526 | |
| 33 | Г***6 | Гайка М12-6G-2526 | |
| 34 | Г***5 | Гайка М6-6G-5915 | |
| 35 | Г***7 | Гайка | |
| 36 | Г***7 | Гайка М5-6G-5927 | |
| 37 | Г***0 | Гайка | |
| 38 | Ш***2 | Шайба 4.65Г-6402 | |
| 39 | Ш***2 | Шайба 5.65Г-6402 | |
| 40 | Ш***2 | Шайба | |
| 41 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 42 | Ш***8 | Шайба | |
| 43 | Ш***2 | Шайба | |
| 44 | Ш***1 | Шайба | |
| 45 | Ш***1 | Шайба C.6.01-11371 | |
| 46 | Ш***1 | Шайба C.12.01-11371 | |
| 47 | 6***4 | Держатель | |
| 48 | 0***6 | Головка пусковая | |
| 49 | H***0 | Пружина газовая | |
| 50 | 0***6 | Трос Боудена | |
| 51 | В***3 | Винт | |
| 52 | Ш***2 | Шуруп | |
| 53 | Ш***2 | Шуруп | |
| 54 | В***в | Винт |
