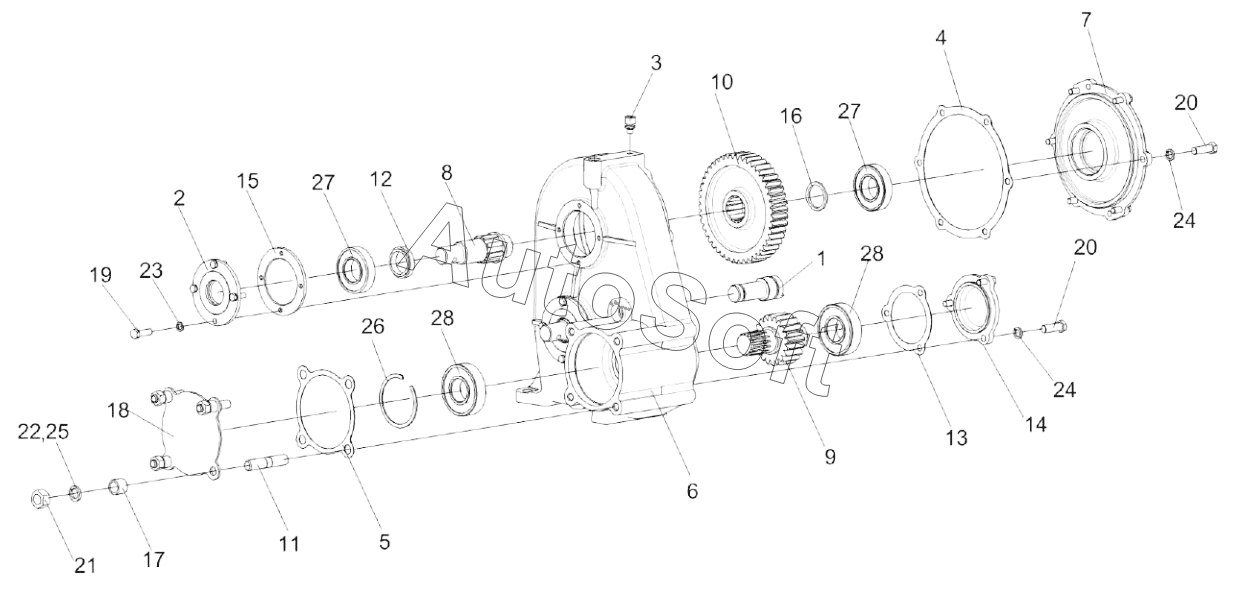

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Редуктор КГС-3-0114000 (лист 1)
15
28
28
27
27
26
26
25
25
24
24
23
22
21
20
20
19
18
17
16
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС-3-0114000 | К***0 | Редуктор | |
| 1 | К***0 | Ось | |
| 2 | П***0 | Крышка | |
| 3 | 3***А | Сапун | |
| 4 | К***2 | Прокладка | |
| 5 | К***3 | Прокладка | |
| 6 | К***1 | Корпус | |
| 7 | К***3 | Крышка | |
| 8 | К***2 | Вал | |
| 9 | К***3 | Вал-шестерня | |
| 10 | К***5 | Шестерня | |
| 11 | К***1 | Шестерня | |
| 12 | К***1 | Втулка | |
| 13 | Ж***1 | Прокладка | |
| 14 | Ж***3 | Крышка | |
| 15 | П***2 | Прокладка | |
| 16 | К***1 | Шайба | |
| 17 | 3***6 | Втулка | |
| 18 | 3***1 | Крышка | |
| 19 | Б***6 | Болт М8-6eх25-7796 | |
| 20 | Б***6 | Болт | |
| 21 | Г***5 | Гайка М12-6G-5915 | |
| 22 | Ш***9 | Шайба | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 25 | Ш***1 | Шайба С.12.01-11371 | |
| 26 | К***1 | Кольцо В90-13941 | |
| 26 | К***3 | Кольцо | |
| 27 | П***8 | Подшипник 208-8338 | |
| 28 | П***8 | Подшипник 308-8338 |
