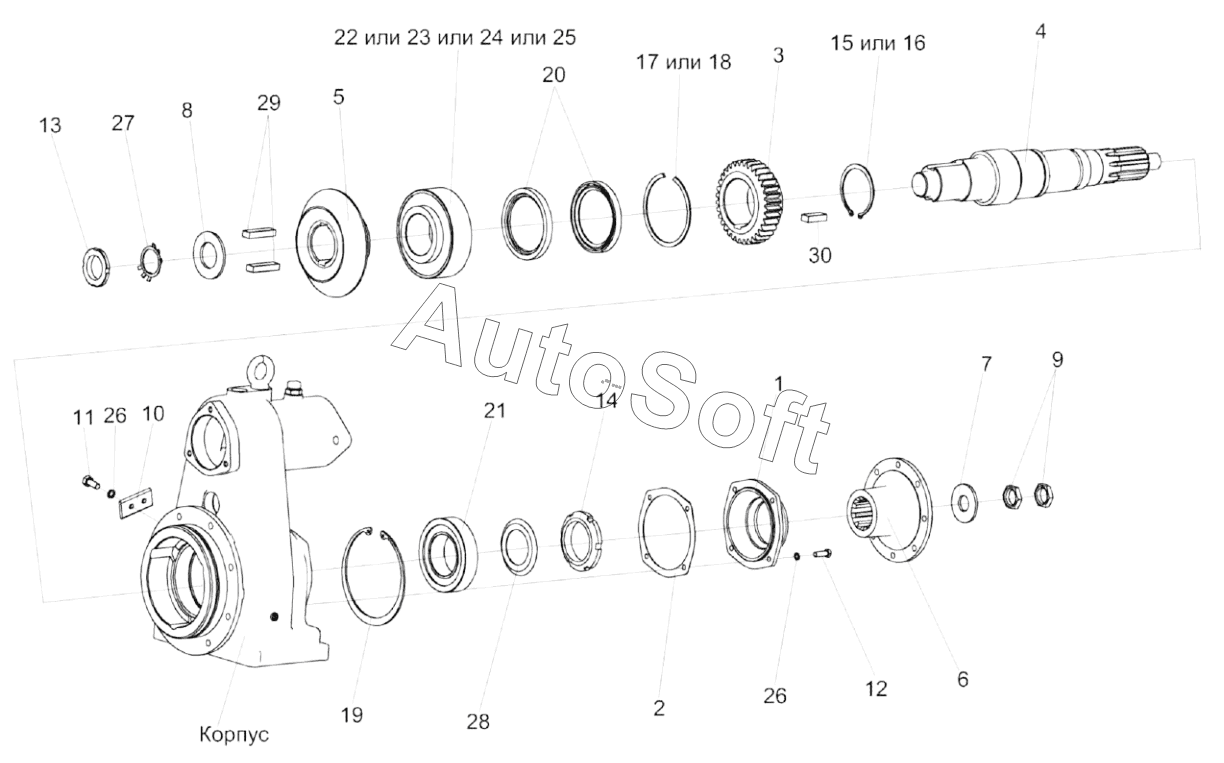

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Мультипликатор КГС-3-0104030 (лист 2)
15
30
29
28
27
26
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС-3-0104030 | К***0 | Мультипликатор | |
| 1 | К***0 | Крышка | |
| 2 | К***1 | Прокладка | |
| 3 | К***3 | Шестерня | |
| 4 | К***4 | Вал | |
| 5 | К***5 | Шестерня | |
| 6 | К***4 | Фланец | |
| 7 | К***1 | Шайба | |
| 8 | К***3 | Шайба | |
| 9 | П***5 | Гайка специальная | |
| 10 | К***7 | Крышка | |
| 11 | Б***6 | Болт М8-6ех20-7796 | |
| 12 | Б***6 | Болт М8-6ех25-7796 | |
| 13 | Г***1 | Гайка | |
| 14 | Г***7 | Гайка | |
| 15 | К***0 | Кольцо | |
| 16 | К***2 | Кольцо В80-13942 | |
| 17 | К***1 | Кольцо | |
| 18 | К***3 | Кольцо В120-13943 | |
| 19 | К***3 | Кольцо В125-13943 | |
| 20 | М***2 | Манжета 1,2-92х120-1-8752 | |
| 21 | П***5 | Подшипник | |
| 22 | П***5 | Подшипник 7614А-27365 | |
| 23 | П***4 | Подшипник | |
| 24 | П***А | Подшипник | |
| 25 | П***А | Подшипник | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба Н 42.01-11872 | |
| 28 | Ш***2 | Шайба Н 68.01-11872 | |
| 29 | Ш***0 | Шпонка 2-18х11х56-23360 | |
| 30 | Ш***0 | Шпонка 2-18х11х40-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
