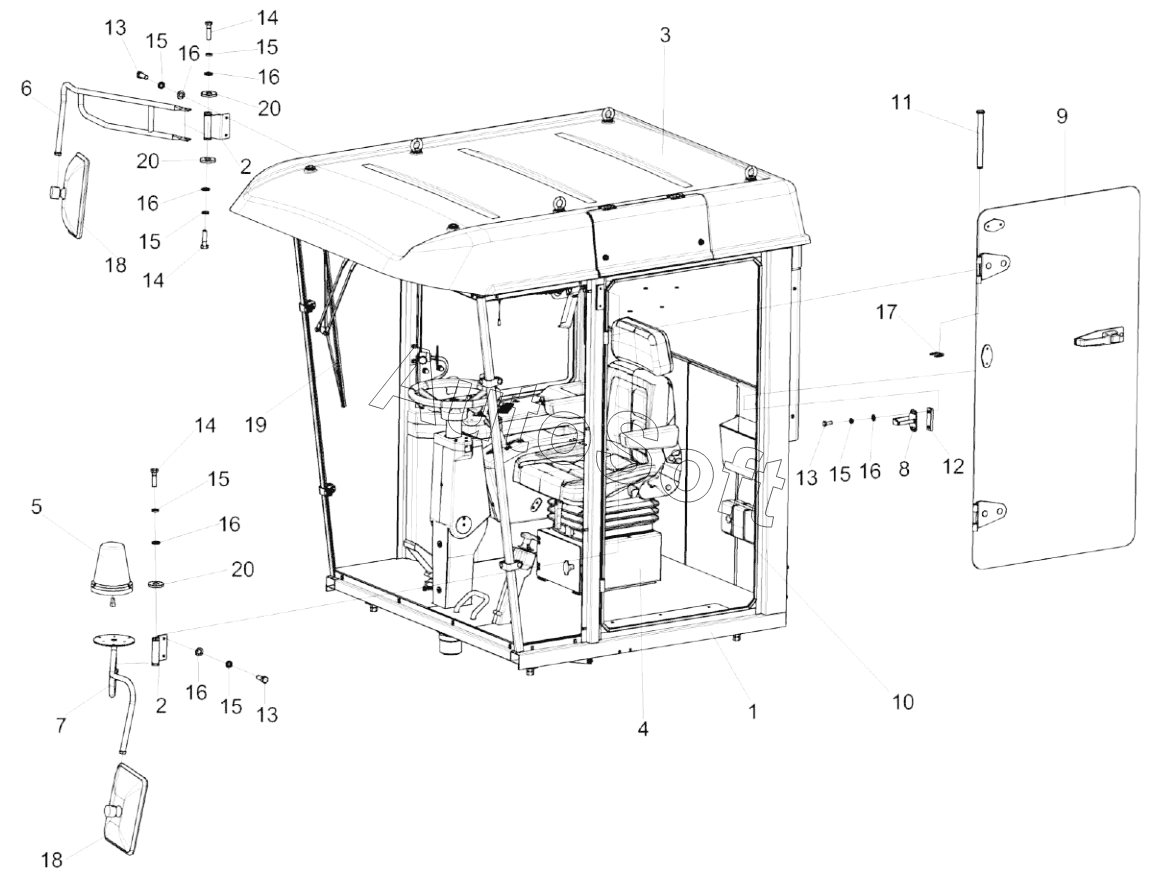

Каталог запасных частей к технике: Гомсельмаш KС-100 (2020). Кабина КС-100-0120010 (лист 1)
КС-100-0120010
КС-100-0120010
КС-100-0120010
КС-100-0120010
КС-100-0120010
КС-100-0120010
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
14
15
15
15
15
15
15
16
16
16
16
16
16
17
18
18
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0120010 | К***0 | Кабина | |
| 1 | К***0 | Каркас | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Крыша | |
| 4 | К***0 | Площадка управления | |
| 5 | К***0 | Установка электрооборудования кабины | |
| 6 | К***0 | Консоль зеркала | |
| 7 | К***1 | Консоль зеркала | |
| 8 | К***0 | Кронштейн | |
| 9 | К***0 | Дверь | |
| 10 | Р***0 | Аптечка | |
| 11 | К***1 | Ось | |
| 12 | С***5 | Пластина | |
| 13 | Б***6 | Болт М8-6eх20-7796 | |
| 14 | Б***6 | Болт М8-6eх30-7796 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***1 | Шайба | |
| 17 | Ш***8 | Шайба 9.65Г-11648 | |
| 18 | В***8 | Зеркало наружное заднего вида | |
| 19 | 7***0 | Пантографное устройство стеклоочистителя | |
| 20 | 7***2 | Шайба изолирующая |
