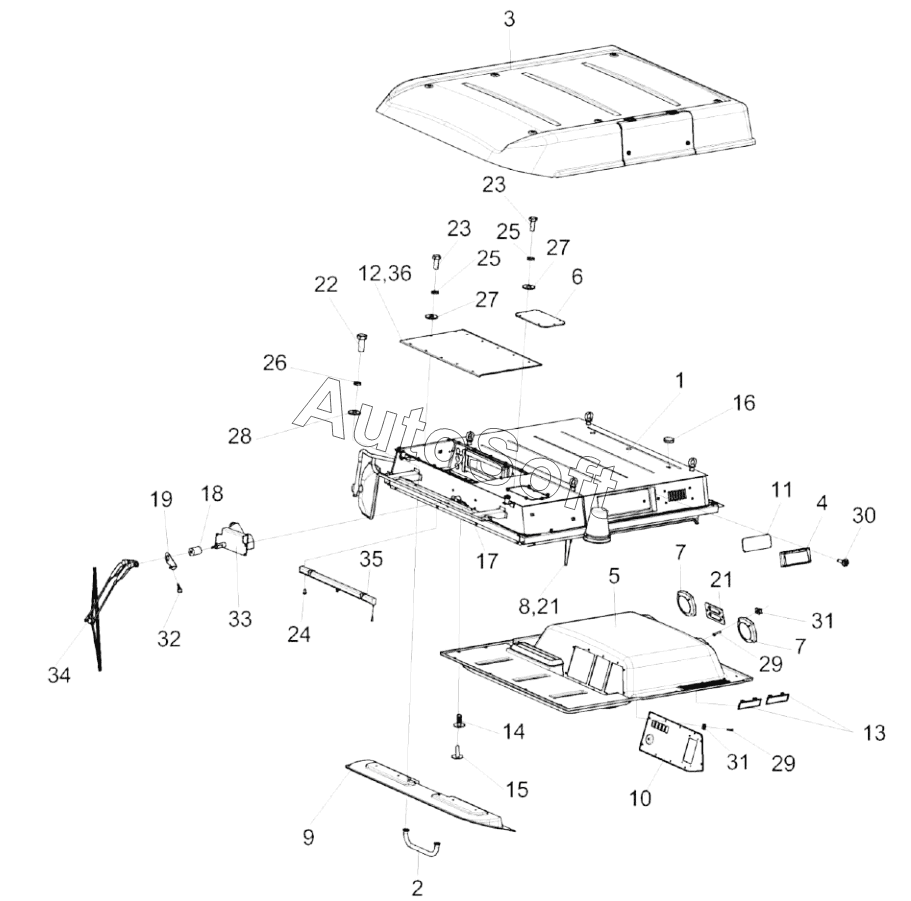

Каталог запасных частей к технике: Гомсельмаш KС-100 (2020). Кабина КС-100-0120010 (лист 2)
28
19
20
21
21
22
23
23
24
25
25
26
27
27
18
29
29
30
31
31
32
33
34
35
36
9
1
2
3
4
5
6
7
7
8
КС-100-0120010
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0120010 | К***0 | Кабина | |
| 1 | К***0 | Каркас | |
| 2 | К***0 | Поручень | |
| 3 | К***0 | Крыша | |
| 4 | К***0 | Клапан | |
| 5 | К***1 | Облицовка | |
| 6 | С***0 | Люк | |
| 7 | С***0 | Крышка | |
| 8 | У***0 | Тросик | |
| 9 | К***3 | Молдинг | |
| 10 | К***6 | Панель | |
| 11 | К***9 | Фильтр | |
| 12 | К***7 | Крышка | |
| 13 | К***5 | Крышка | |
| 14 | К***7 | Держатель | |
| 15 | К***8 | Фиксатор | |
| 16 | К***5 | Уплотнение | |
| 17 | К***9 | Трубопровод | |
| 18 | С***8 | Втулка | |
| 19 | У***4 | Кронштейн | |
| 20 | У***3 | Панель | |
| 21 | У***1 | Платик | |
| 22 | Б***6 | Болт М8-6eх20-7796 | |
| 23 | Б***8 | Болт М6-6eх16-7798 | |
| 24 | В***5 | Винт | |
| 25 | Ш***2 | Шайба 6.65Г-6402 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***8 | Шайба | |
| 28 | Ш***1 | Шайба | |
| 29 | В***0 | Винт | |
| 30 | В***9 | Винт | |
| 31 | 6***4 | Держатель | |
| 32 | А***1 | Жиклер | |
| 33 | 1***0 | Моторедуктор | |
| 34 | 7***0 | Пантографное устройство стеклоочистителя | |
| 35 | 2***2 | Шторка солнцезащитная | |
| 36 | S***E | Уплотнитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
