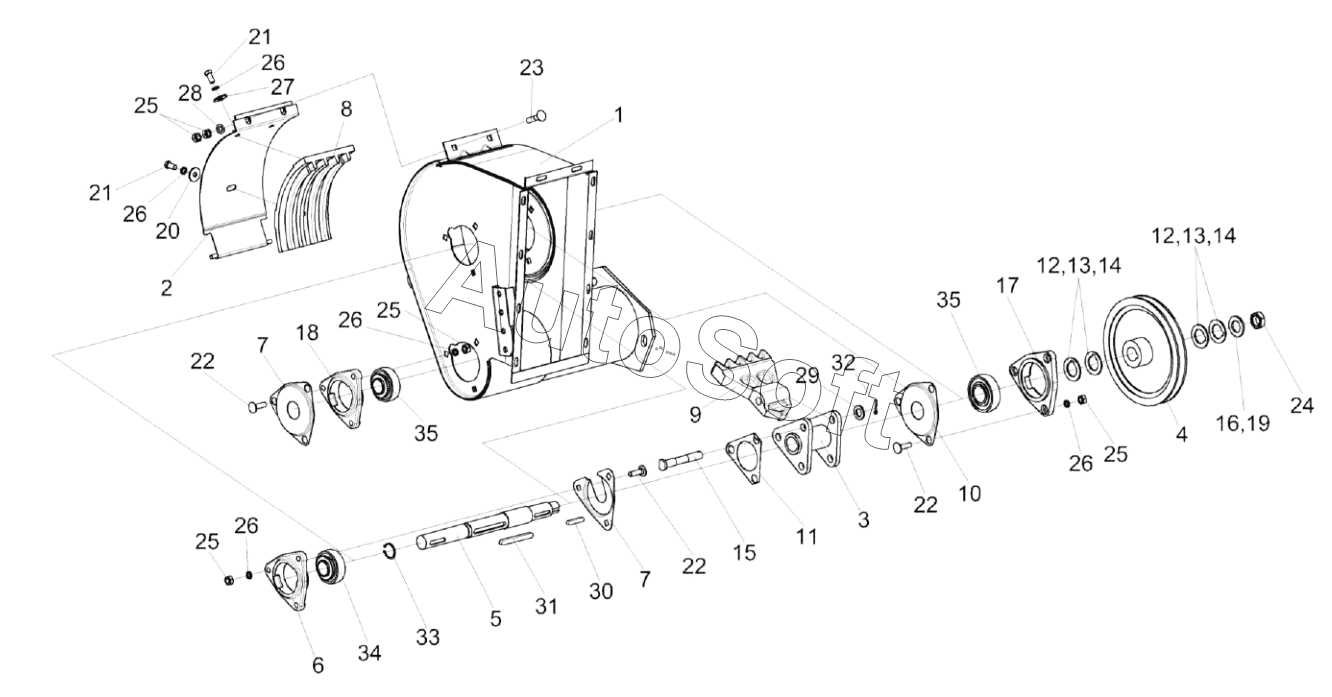

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Устройство домолачивающее КЗК 0207000В-01
27
18
19
20
21
21
22
22
22
23
24
25
25
25
25
26
26
26
26
26
17
28
28
29
30
31
32
33
34
35
35
8
КЗР 0207050А
КЗР 0207050А
КЗР 0207050А
КЗР 0207100А
КЗР 0207100А
КЗР 0207100А
1
2
3
4
5
6
7
7
КЗК 0207000В-01
КЗК 0207000В-01
КЗК 0207000В-01
9
10
11
12
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0207000В-01 | К***1 | Устройство домолачивающее | |
| КЗР 0207050А | К***А | Поддон | |
| КЗР 0207100А | К***А | Ротор | |
| 1 | К***1 | Корпус | |
| 2 | К***А | Обечайка | |
| 3 | К***А | Опора | |
| 4 | К***Б | Шкив | |
| 5 | К***1 | Вал | |
| 6 | К***6 | Корпус подшипника | |
| 7 | К***А | Крышка | |
| 8 | К***А | Дека | |
| 9 | К***8 | Лопасть | |
| 10 | К***А | Крышка | |
| 11 | К***А | Пластина стопорная | |
| 12 | К***А | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | К***2 | Шайба | |
| 15 | К***А | Ось | |
| 16 | К***8 | Шайба | |
| 17 | К***3 | Корпус подшипника | |
| 18 | К***4 | Корпус подшипника | |
| 19 | П***6 | Шайба | |
| 20 | П***А | Шайба | |
| 21 | Б***6 | Болт М10-6ех20-7796 | |
| 22 | Б***2 | Болт М10-6ех35-7802 | |
| 23 | Б***2 | Болт | |
| 24 | Г***1 | Гайка | |
| 25 | Г***5 | Гайка М10-6G-5915 | |
| 26 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 27 | Ш***8 | Шайба А 10.01-6958 | |
| 28 | Ш***1 | Шайба С.10.01-11371 | |
| 29 | Ш***1 | Шайба С.16.01-11371 | |
| 30 | Ш***0 | Шпонка | |
| 31 | Ш***0 | Шпонка | |
| 32 | Ш***7 | Шплинт | |
| 33 | К***0 | Кольцо | |
| 34 | П***7 | Подшипник | |
| 35 | П***7 | Подшипник |
