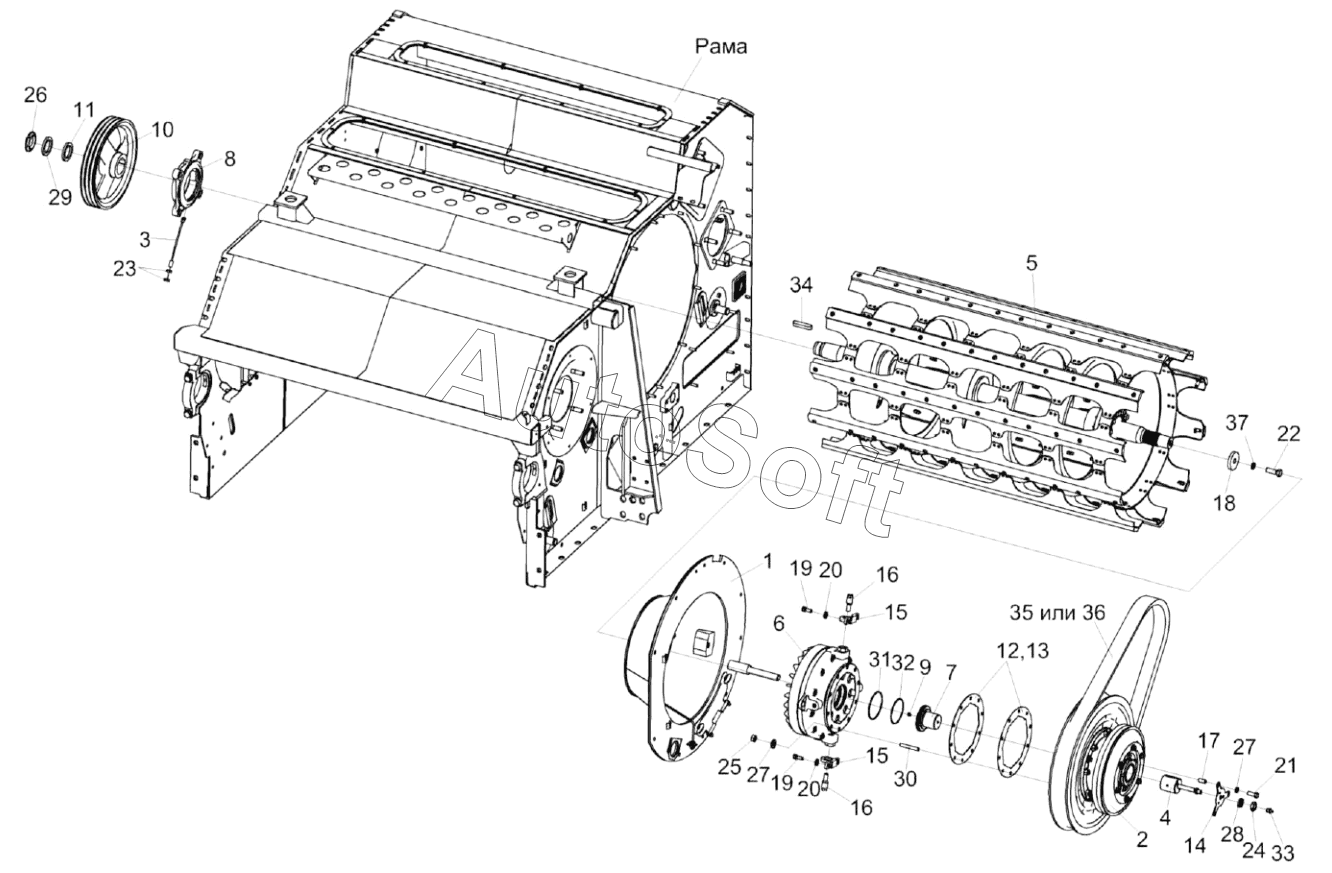

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Аппарат молотильный КЗК-3321-2-0102000 (установка барабана молотильного)
28
19
19
20
20
21
22
23
24
25
26
27
27
18
29
30
31
32
33
34
35
36
37
9
КЗК-12-0123040
1
2
3
4
5
6
7
8
КЗК-3321-2-0102000
10
11
12
13
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0123040 | К***0 | Крышка | |
| КЗК-3321-2-0102000 | К***0 | Аппарат молотильный | |
| 1 | К***0 | Фланец | |
| 2 | К***0 | Вариатор барабана | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Вставка | |
| 5 | К***1 | Барабан молотильный | |
| 6 | К***0 | Редуктор | |
| 7 | К***0 | Крышка | |
| 8 | К***1 | Опора | |
| 9 | К***0 | Клапан предохранительный | |
| 10 | К***1 | Шкив | |
| 11 | К***2 | Шайба | |
| 12 | К***9 | Прокладка | |
| 13 | К***1 | Прокладка | |
| 14 | К***6 | Упор | |
| 15 | К***8 | Кронштейн | |
| 16 | К***9 | Винт фиксирующий | |
| 17 | К***6 | Втулка | |
| 18 | К***6 | Шайба | |
| 19 | К***1 | Болт | |
| 20 | У***7 | Шайба | |
| 21 | Б***6 | Болт | |
| 22 | Б***6 | Болт | |
| 23 | Г***6 | Гайка | |
| 24 | Г***6 | Гайка | |
| 25 | Г***5 | Гайка | |
| 26 | Г***1 | Гайка | |
| 27 | Ш***2 | Шайба 12Т 65Г - 6402 | |
| 28 | Ш***2 | Шайба | |
| 29 | Ш***2 | Шайба | |
| 30 | Ш***6 | Шпилька | |
| 31 | К***1 | Кольцо | |
| 32 | К***3 | Кольцо | |
| 33 | М***3 | Масленка | |
| 34 | Ш***0 | Шпонка | |
| 35 | Р***8 | Ремень | |
| 36 | Р***0 | Ремень | |
| 37 | К***2 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
