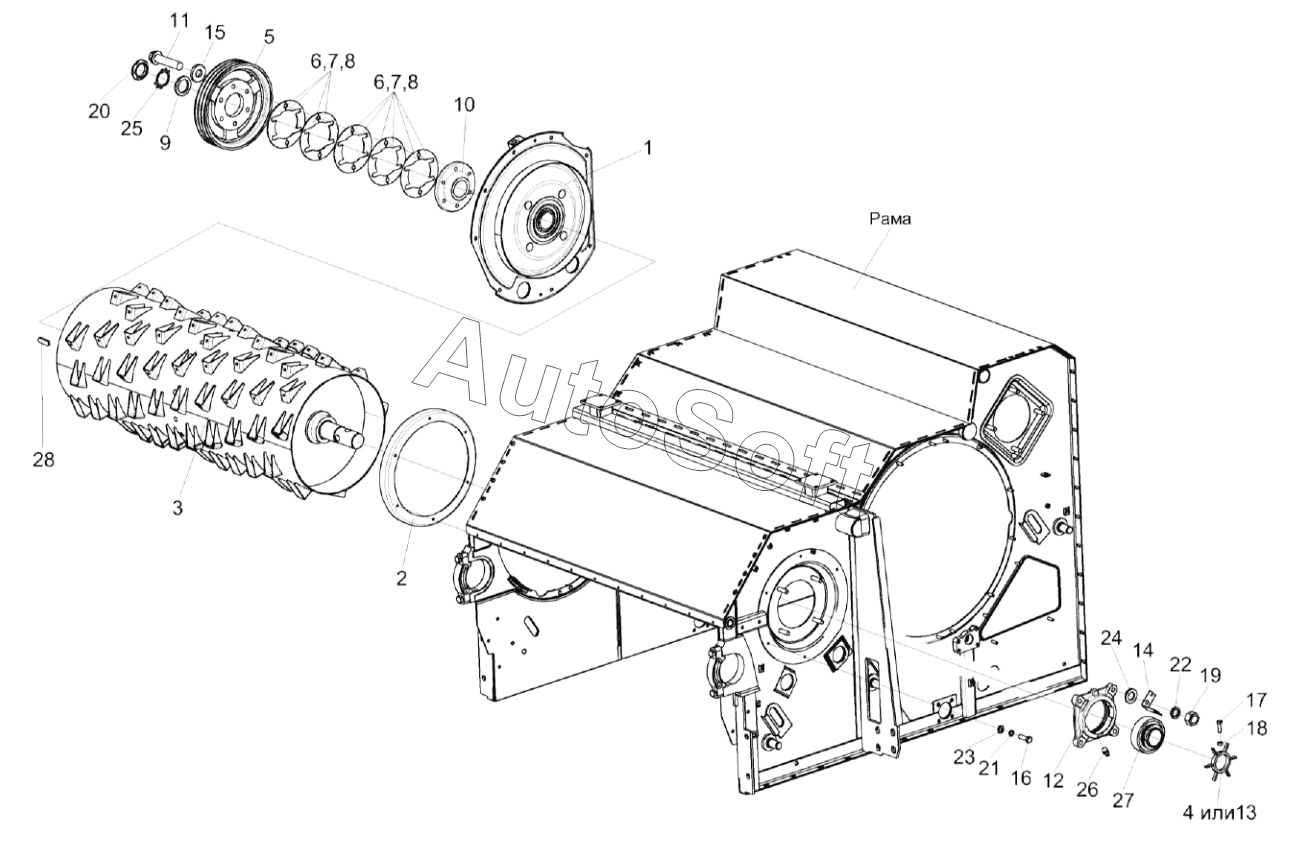

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Аппарат молотильный КЗК-3321-2-0102000 (установка барабана ускоряющего)
14
28
27
26
25
24
23
22
22
21
20
19
18
17
16
15
13
12
11
10
9
8
8
7
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0102350 | К***0 | Опора | |
| КЗК-12-0102340 | К***0 | Шкив | |
| КЗК-3321-2-0102000 | К***0 | Аппарат молотильный | |
| 1 | К***0 | Фланец | |
| 2 | К***0 | Чашка | |
| 3 | К***А | Барабан ускоряющий | |
| 4 | К***0 | Датчик | |
| 5 | К***2 | Шкив | |
| 6 | К***А | Прокладка | |
| 7 | К***1 | Прокладка | |
| 8 | К***2 | Прокладка | |
| 9 | К***2 | Шайба | |
| 10 | К***1 | Ступица | |
| 11 | К***2 | Болт | |
| 12 | К***1 | Корпус подшипника | |
| 13 | К***3 | Датчик | |
| 14 | К***1 | Кронштейн | |
| 15 | К***А | Шайба | |
| 16 | Б***6 | Болт М8-6ех25-7796 | |
| 17 | Б***8 | Болт М6-6ех20-7798 | |
| 18 | Г***5 | Гайка М6-6G-5915 | |
| 19 | Г***5 | Гайка М16-6G-5915 | |
| 20 | Г***1 | Гайка М56х2-6Н-11871 | |
| 21 | М***3 | Масленка 1.3-19853 | |
| 22 | П***7 | Подшипник | |
| 22 | П***T | Подшипник | |
| 23 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 24 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 25 | Ш***1 | Шайба С.8.01-11371 | |
| 26 | Ш***1 | Шайба С.16.01-11371 | |
| 27 | Ш***2 | Шайба | |
| 28 | Ш***0 | Шпонка |
