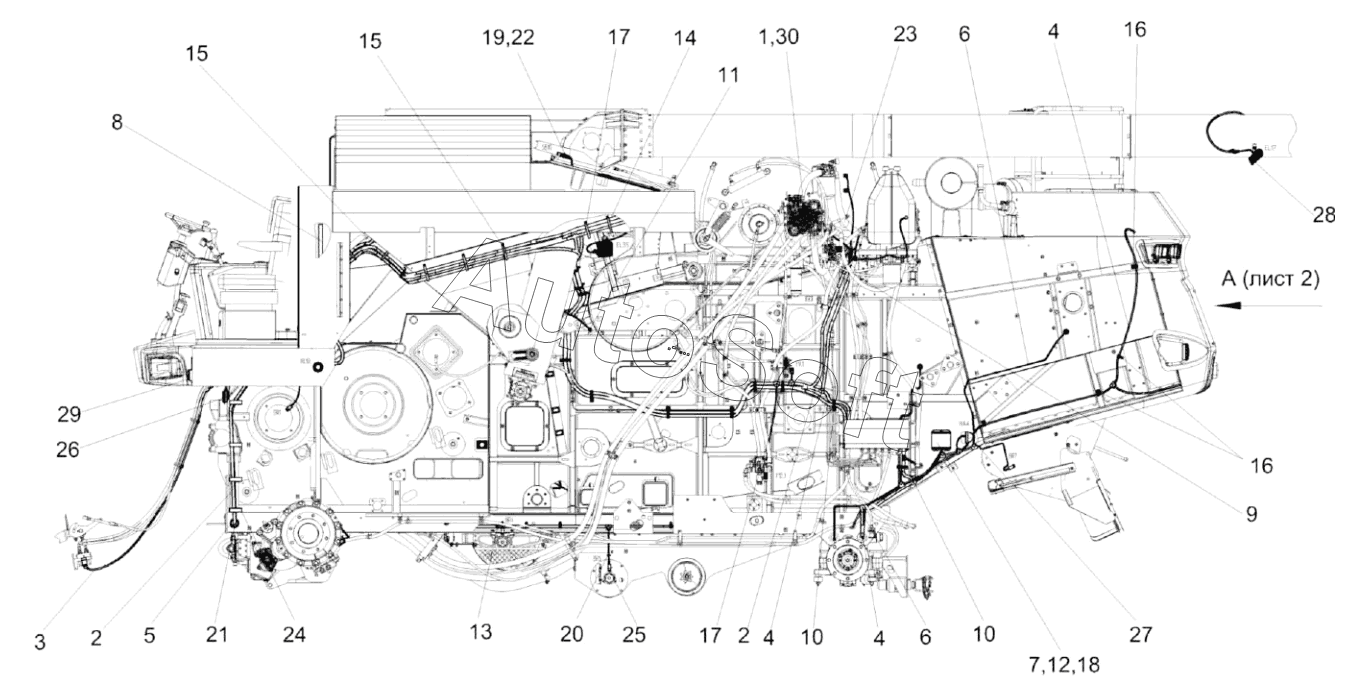

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка электрооборудования молотилки КЗК-3321-1-0721000 (лист 1)
КЗК-3321-1-0721000
1
2
2
3
4
4
4
5
6
6
7
8
8
9
10
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-1-0721000 | К***0 | Установка электрооборудования молотилки | |
| 1 | К***0 | Жгут компрессора | |
| 2 | К***А | Жгут датчиков | |
| 3 | К***Б | Жгут площадки управления | |
| 4 | К***0 | Жгут задних фонарей | |
| 5 | К***0 | Жгут сигнализации очистки | |
| 6 | К***0 | Жгут датчиков потерь | |
| 7 | К***0 | Установка | |
| 8 | К***0 | Установка шкафа электрического | |
| 8 | К***0 | Установка шкафа электрического | |
| 9 | К***0 | Жгут дополнительный | |
| 10 | К***0 | Хомут | |
| 11 | К***0 | Датчик | |
| 12 | К***Б | Крышка | |
| 13 | К***1 | Хомут | |
| 14 | К***0 | Прижим | |
| 15 | К***1 | Прижим | |
| 16 | У***2 | Хомут | |
| 17 | У***1 | Скоба | |
| 18 | К***1 | Уплотнение | |
| 19 | К***2 | Колпачок защитный | |
| 20 | К***3 | Втулка | |
| 21 | В***1 | Выключатель | |
| 22 | В***1 | Выключатель | |
| 23 | H***4 | Крышка | |
| 24 | 2***2 | Лента стяжная | |
| 25 | П***М | Преобразователь первичный ПрП-1М | |
| 26 | С***4 | Сигнал звуковой безрупорный | |
| 27 | С***1 | Сигнализатор заднего хода разнотональный | |
| 28 | Ф***5 | Фара рабочая | |
| 29 | 9***0 | Фонарь | |
| 29 | Ф***1 | Фонарь | |
| 30 | E***9 | Пленка |
