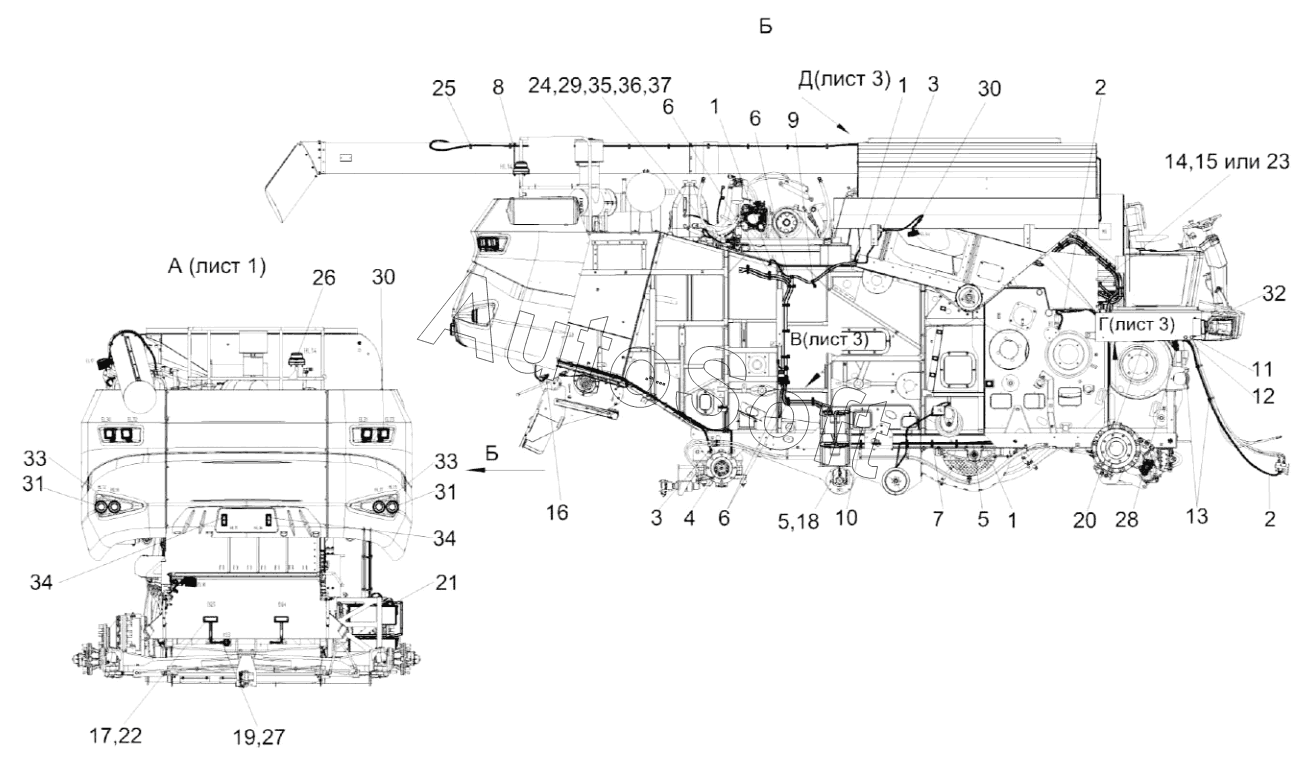

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Установка электрооборудования молотилки КЗК-3321-1-0721000 (лист 2)
31
31
21
22
23
24
25
26
27
28
29
30
30
20
31
31
32
32
33
33
33
33
34
34
35
36
37
10
1
1
1
2
2
3
3
4
5
5
6
6
6
7
8
9
КЗК-3321-1-0721000
КЗК-3321-1-0721000
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3321-1-0721000 | К***0 | Установка электрооборудования молотилки | |
| 1 | К***А | Жгут датчиков | |
| 2 | К***Б | Жгут площадки управления | |
| 3 | К***0 | Жгут задних фонарей | |
| 4 | К***0 | Жгут соломоизмельчителя | |
| 5 | К***0 | Жгут сигнализации очистки | |
| 6 | К***0 | Хомут | |
| 7 | К***1 | Хомут | |
| 8 | К***0 | Жгут фары выгрузного шнека | |
| 9 | К***1 | Хомут | |
| 10 | К***6 | Хомут | |
| 11 | У***0 | Кнопка | |
| 12 | У***2 | Кнопка | |
| 13 | У***2 | Хомут | |
| 14 | К***5 | Крышка | |
| 15 | К***2 | Заглушка | |
| 16 | К***2 | Колпачок защитный | |
| 17 | К***1 | Втулка | |
| 18 | К***3 | Втулка | |
| 19 | К***8 | Крышка | |
| 20 | У***3 | Втулка | |
| 21 | У***1 | Чgxол аккумуляторного наконечника | |
| 22 | Д***1 | Датчик | |
| 23 | 9***5 | Заглушка | |
| 24 | 0***1 | Колодка штыревая | |
| 25 | 4***2 | Лента стяжная | |
| 26 | М***D | Маяк проблесковый | |
| 27 | Р***2 | Розетка | |
| 28 | С***3 | Звуковой сигнал безрупорный | |
| 29 | 0***2 | Уплотнитель | |
| 30 | Ф***5 | Фара рабочая | |
| 31 | 9***2 | Фонарь | |
| 31 | Ф***1 | Фонарь | |
| 32 | 9***0 | Фонарь | |
| 32 | Ф***1 | Фонарь | |
| 33 | 9***0 | Фонарь | |
| 33 | Ф***1 | Фонарь | |
| 34 | Ф***0 | Фонарь освещения заднего номерного знака | |
| 35 | 7***2 | Чехол | |
| 36 | 0***1 | Штырь | |
| 37 | П***0 | Трубка гофрированная |
