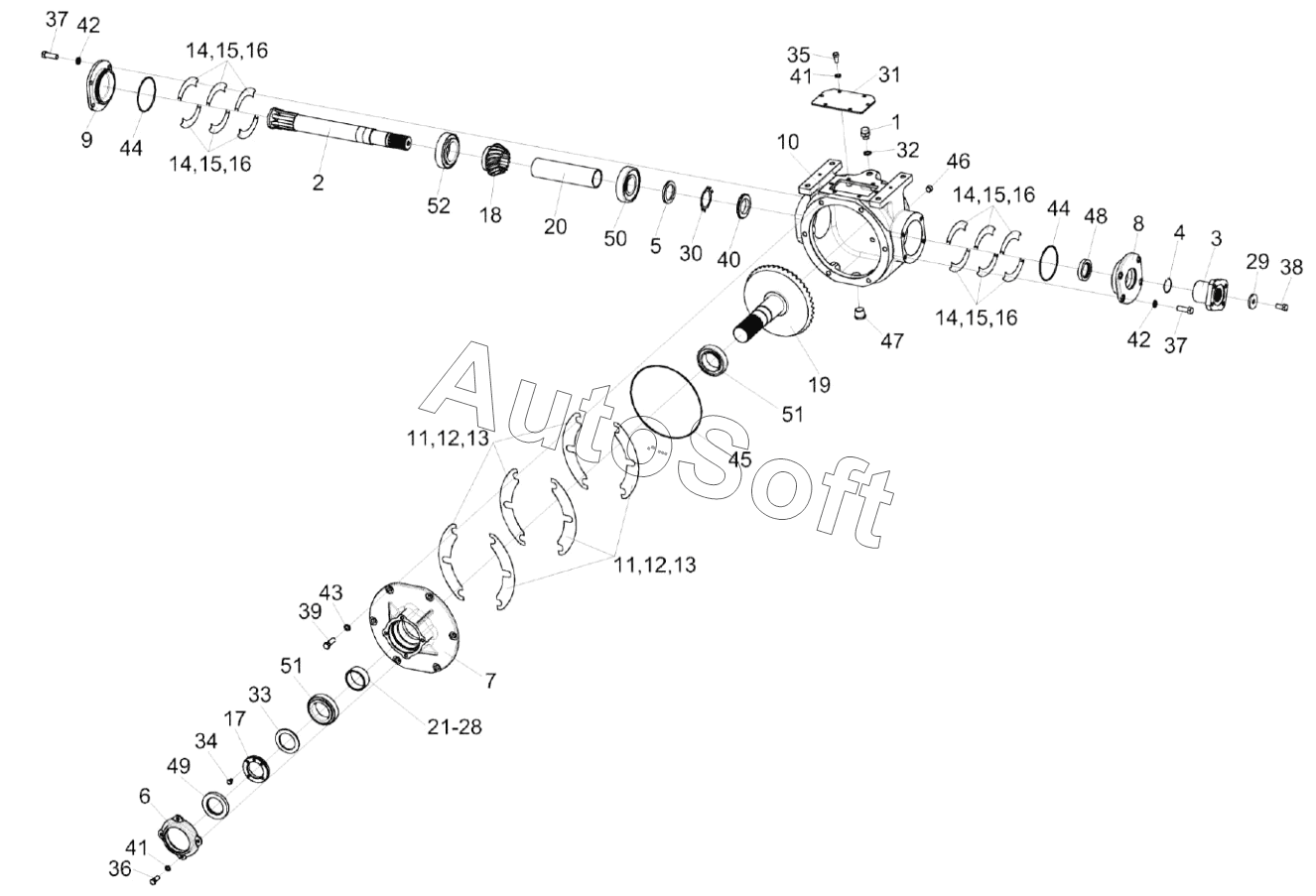

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Редуктор КЗК-16-1-0204000
38
46
45
44
44
43
42
42
41
41
40
39
47
37
37
36
35
34
33
32
31
30
50
52
52
52
52
51
51
51
51
50
50
29
50
49
49
49
48
48
48
3
11
11
10
9
8
7
6
5
4
12
12
2
1
КЗК-1624-0204160
КЗК-1624-0204150
КЗК-1624-0204040
КЗК-1624-0204070
КЗК-16-1-0204010
20
28
27
26
25
24
23
22
21
КЗК-16-1-0204000
19
18
17
16
16
16
16
15
15
15
15
14
14
14
14
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0204000 | К***0 | Редуктор | |
| КЗК-16-1-0204010 | К***0 | Вал | |
| КЗК-1624-0204040 | К***0 | Крышка | |
| КЗК-1624-0204070 | К***0 | Вал-шестерня | |
| КЗК-1624-0204150 | К***0 | Крышка | |
| КЗК-1624-0204160 | К***0 | Крышка | |
| 1 | Р***0 | Сапун | |
| 2 | К***1 | Вал | |
| 3 | К***4 | Фланец | |
| 4 | К***1 | Кольцо | |
| 5 | К***1 | Шайба | |
| 6 | К***3 | Крышка | |
| 7 | К***2 | Стакан | |
| 8 | К***3 | Крышка | |
| 9 | К***5 | Крышка | |
| 10 | К***1 | Корпус | |
| 11 | К***1 | Прокладка | |
| 12 | К***1 | Прокладка | |
| 13 | К***2 | Прокладка | |
| 14 | К***2 | Прокладка регулировочная | |
| 15 | К***1 | Прокладка регулировочная | |
| 16 | К***2 | Прокладка регулировочная | |
| 17 | К***2 | Гайка | |
| 18 | К***3 | Шестерня | |
| 19 | К***4 | Вал-шестерня | |
| 20 | К***1 | Втулка | |
| 21 | К***2 | Втулка | |
| 22 | К***1 | Втулка | |
| 23 | К***2 | Втулка | |
| 24 | К***3 | Втулка | |
| 25 | К***4 | Втулка | |
| 26 | К***5 | Втулка | |
| 27 | К***6 | Втулка | |
| 28 | К***7 | Втулка | |
| 29 | К***1 | Шайба | |
| 30 | К***Б | Шайба | |
| 31 | К***5 | Крышка | |
| 32 | К***5 | Прокладка | |
| 33 | К***1 | Шайба | |
| 34 | Б***8 | Болт | |
| 35 | Б***6 | Болт М8-6eх16-7796 | |
| 36 | Б***6 | Болт М8-6eх20-7796 | |
| 37 | Б***6 | Болт | |
| 38 | Б***6 | Болт М12-6eх25-7796 | |
| 39 | Б***6 | Болт | |
| 40 | Г***1 | Гайка | |
| 41 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 42 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 43 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 44 | К***3 | Кольцо 094-100-36-2-2-18829/9833 | |
| 45 | К***3 | Кольцо | |
| 46 | П***" | Пробка 2-КГ 1/4" | |
| 47 | П***" | Пробка КГ 3/4" | |
| 48 | М***а | Манжета | |
| 48 | М***а | Манжета | |
| 48 | М***а | Манжета | |
| 49 | М***а | Манжета | |
| 49 | М***а | Манжета | |
| 49 | У***е | Уплотнение | |
| 50 | П***9 | Подшипник | |
| 50 | П***A | Подшипник | |
| 50 | П***A | Подшипник | |
| 50 | П***Q | Подшипник | |
| 51 | П***A | Подшипник | |
| 51 | П***Q | Подшипник | |
| 52 | П***1 | Подшипник | |
| 52 | П***A | Подшипник | |
| 52 | П***Q | Подшипник | |
| 52 | П***J | Подшипник |
