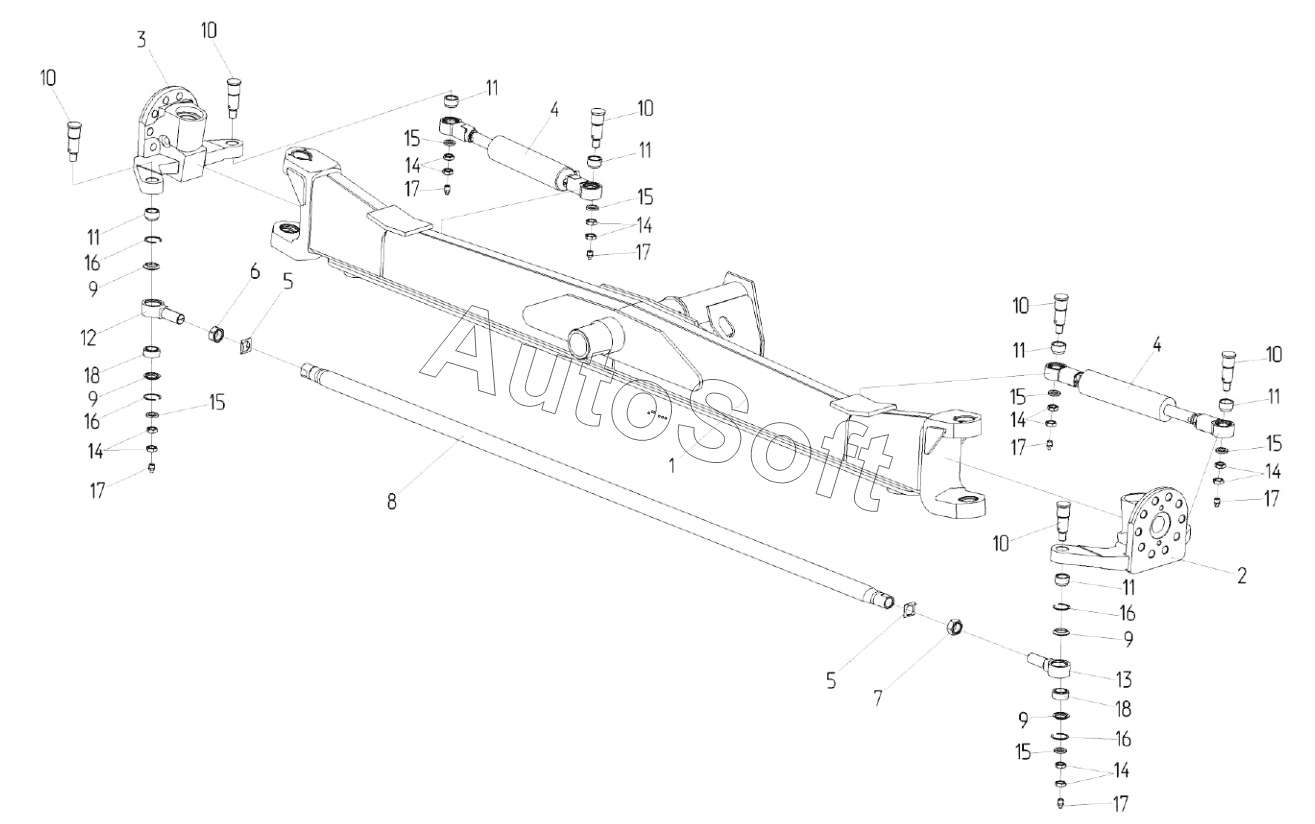

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Мост управляемых колёс КЗК-3219-0109200 (лист 2)
8
18
18
17
17
17
17
17
17
16
16
16
16
15
15
15
15
15
15
14
14
14
14
14
14
13
12
11
11
11
11
11
11
10
10
10
10
10
10
9
9
9
9
7
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0109320 | К***0 | Тяга рулевая | |
| КЗК-3219-0109200 | К***0 | Мост управляемых колес | |
| УЭС-7-0109070 | У***0 | Шарнир | |
| УЭС-7-0109070-01 | У***1 | Шарнир | |
| 1 | К***0 | Балка | |
| 2 | К***0 | Кулак поворотный | |
| 3 | К***1 | Кулак поворотный | |
| 4 | У***0 | Гидроцилиндр | |
| 5 | К***4 | Шайба | |
| 6 | К***1 | Гайка | |
| 7 | К***1 | Гайка | |
| 8 | К***1 | Труба | |
| 9 | Р***А | Кольцо | |
| 10 | У***3 | Ось | |
| 11 | У***3 | Втулка | |
| 12 | У***3 | Корпус шарнира | |
| 13 | У***1 | Корпус шарнира | |
| 14 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 15 | Ш***0 | Шайба | |
| 16 | К***1 | Кольцо | |
| 17 | М***3 | Масленка 1.2-19853 | |
| 18 | П***5 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
