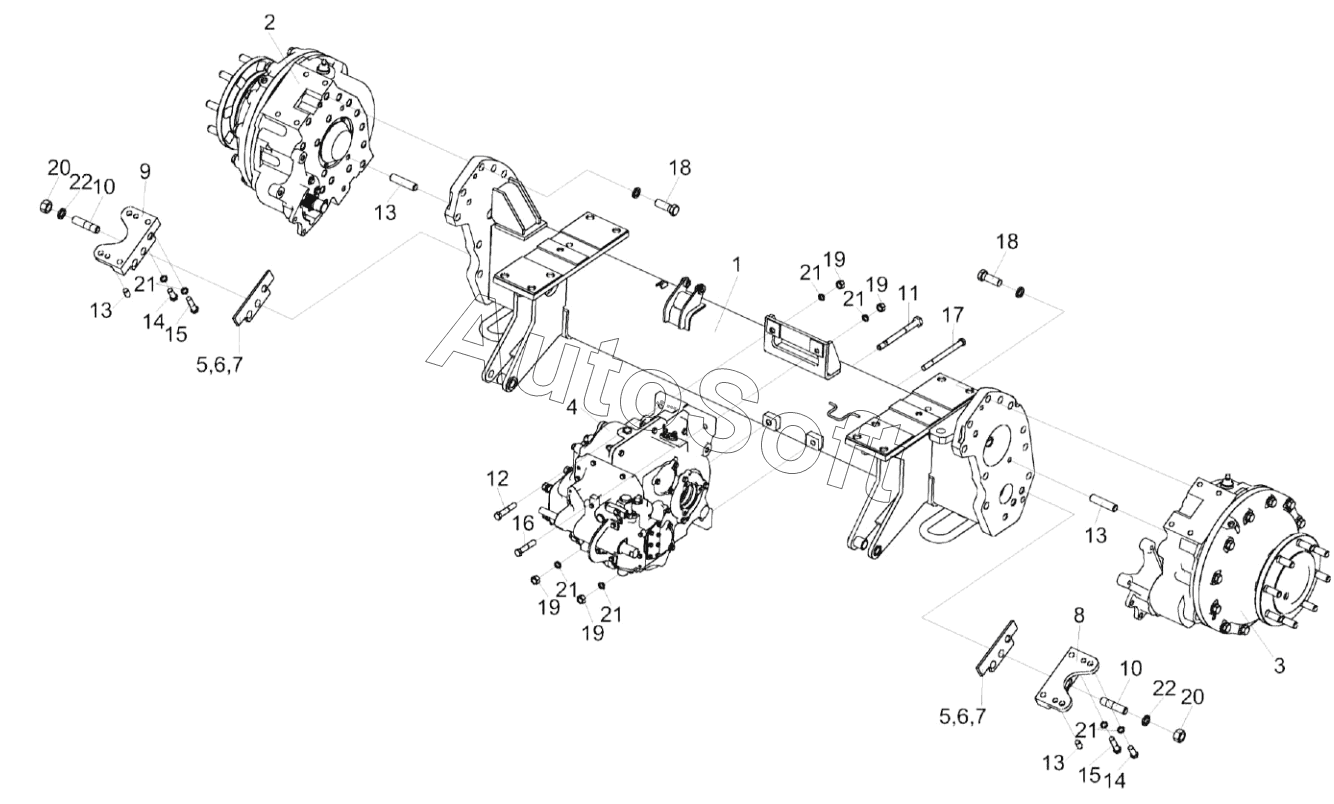

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Мост ведущих колес КЗК-12А-12-0107000 (лист 1)
11
22
22
21
21
21
21
21
21
20
20
19
19
19
19
18
18
17
16
15
15
14
14
13
13
13
13
12
КЗК-12А-12-0107000
КЗК-12А-12-0107000
10
10
9
8
7
7
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-12-0107000 | К***0 | Мост ведущих колес | |
| 1 | К***0 | Балка моста | |
| 2 | К***0 | Редуктор бортовой | |
| 3 | К***1 | Редуктор бортовой | |
| 4 | К***0 | Коробка передач | |
| 5 | К***1 | Пластина | |
| 6 | К***1 | Пластина | |
| 7 | К***2 | Пластина | |
| 8 | К***А | Кронштейн | |
| 9 | К***1 | Кронштейн | |
| 10 | К***9 | Шпилька | |
| 11 | У***9 | Болт специальный | |
| 12 | У***1 | Болт | |
| 13 | 3***6 | Штифт | |
| 14 | Б***6 | Болт | |
| 15 | Б***6 | Болт | |
| 16 | Б***6 | Болт | |
| 17 | Б***6 | Болт | |
| 18 | Б***6 | Болт | |
| 19 | Г***5 | Гайка М16-6G-5915 | |
| 20 | Г***5 | Гайка | |
| 21 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 22 | Ш***2 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
