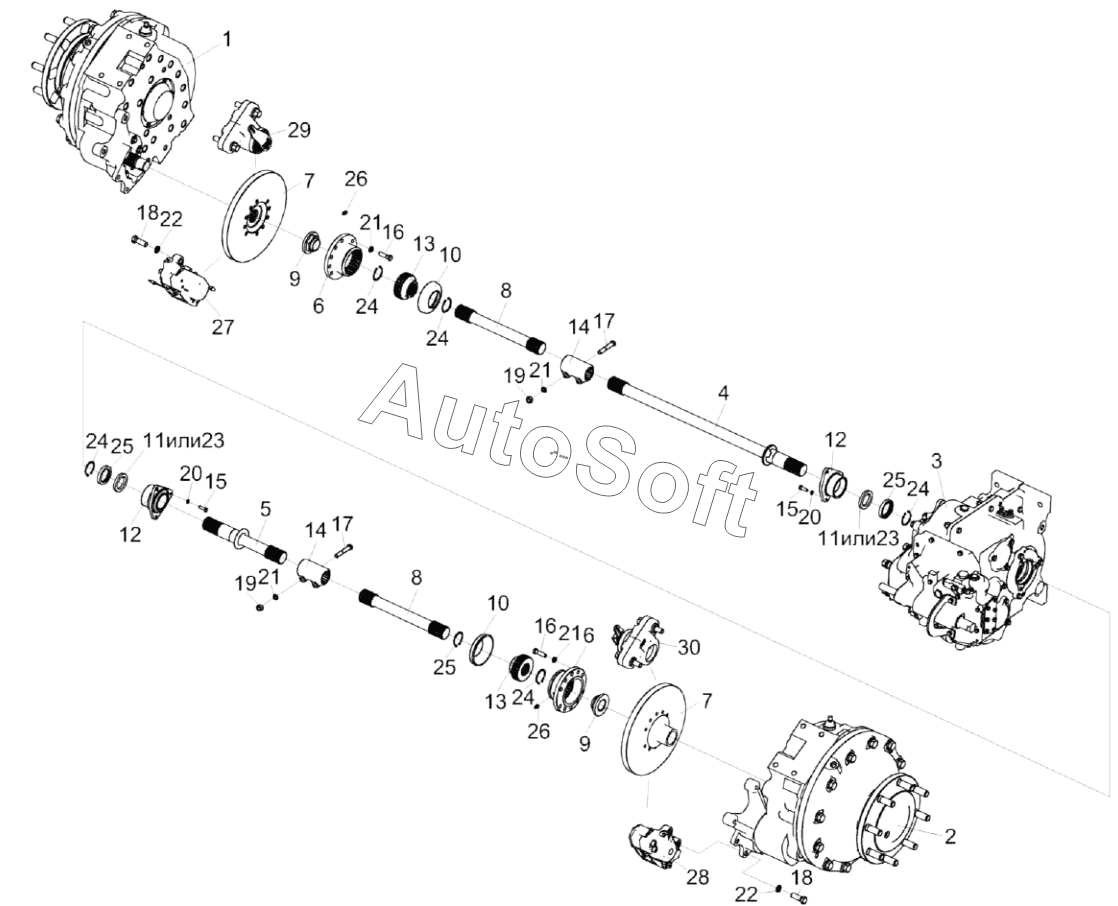

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Мост ведущих колес КЗК-12А-12-0107000 (лист 2)
15
15
30
29
28
27
26
26
25
25
25
24
24
24
24
24
23
23
22
22
21
21
21
21
20
20
19
19
18
18
17
17
16
16
КЗК-12А-12-0107000
КЗК-12А-12-0107000
14
14
13
13
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-12-0107000 | К***0 | Мост ведущих колес | |
| 1 | К***0 | Редуктор бортовой | |
| 2 | К***1 | Редуктор бортовой | |
| 3 | К***0 | Коробка передач | |
| 4 | К***0 | Полуось | |
| 5 | К***1 | Полуось | |
| 6 | К***2 | Фланец | |
| 7 | К***4 | Диск | |
| 8 | К***7 | Полуось | |
| 9 | К***9 | Гайка | |
| 10 | У***1 | Чеxол | |
| 11 | У***1 | Кольцо | |
| 12 | У***5 | Корпус | |
| 13 | У***2 | Полумуфта | |
| 14 | 3***5 | Муфта соединительная | |
| 15 | Б***6 | Болт М8-6eх25-7796 | |
| 16 | Б***6 | Болт М12-6eх40-7796 | |
| 17 | Б***6 | Болт | |
| 18 | Б***6 | Болт | |
| 19 | Г***5 | Гайка М12-6G-5915 | |
| 20 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 21 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 22 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 23 | К***8 | Кольцо СП-65-45-8-6308 | |
| 24 | К***2 | Кольцо В45-13942 | |
| 25 | М***2 | Манжета | |
| 26 | М***3 | Масленка | |
| 27 | 1***1 | Механизм тормозной нижний | |
| 28 | 1***2 | Механизм тормозной нижний | |
| 29 | M***5 | Тормоз дисковый механический | |
| 30 | M***5 | Тормоз дисковый механический |
