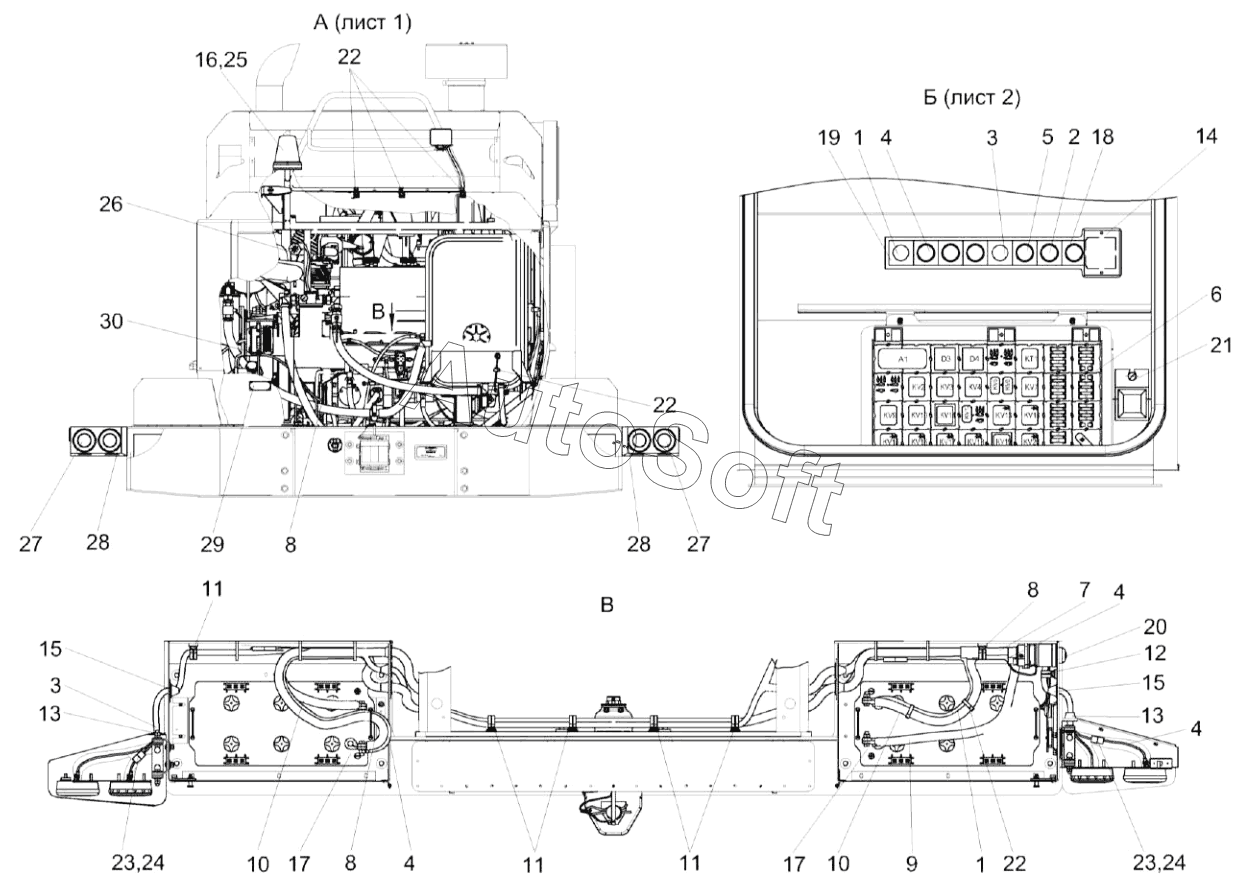

Каталог запасных частей к технике: Гомсельмаш КВК-800-8 ПАЛЕССЕ FS80-8 (2021). Установка электрооборудования измельчителя КВС-8-0721000 (лист 3)
15
15
30
29
28
28
27
27
26
25
24
24
23
23
22
22
22
21
20
19
18
17
17
16
КВС-8-0721000
КВС-8-0721000
14
13
13
12
11
11
11
10
10
9
8
8
8
7
6
5
4
4
4
4
3
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-8-0721000 | К***0 | Установка электрооборудования измельчителя | |
| 1 | К***Б | Жгут питания | |
| 2 | К***А | Жгут моторной установки | |
| 3 | К***Б | Жгут датчиков | |
| 4 | К***А | Жгут фонарей | |
| 5 | К***0 | Жгут гидроблоков | |
| 6 | К***0 | Блок реле | |
| 7 | К***Б | Жгут стартера | |
| 8 | К***А | Жгут "массы" | |
| 9 | К***0 | Жгут выключателя питания | |
| 10 | К***0 | Жгут аккумуляторов промежуточный | |
| 11 | К***0 | Хомут | |
| 12 | К***2 | Хомут | |
| 13 | К***2 | Втулка | |
| 14 | К***5 | Крышка | |
| 15 | К***1 | Втулка | |
| 16 | К***3 | Прокладка | |
| 17 | У***1 | Чgxол аккумуляторного наконечника | |
| 18 | 9***1 | Ввод кабельный 9806001 | |
| 19 | 9***3 | Ввод кабельный | |
| 20 | 1***7 | Выключатель | |
| 21 | Б***3 | Блок защиты | |
| 22 | Л***а | Лента стяжная зубчатая | |
| 23 | 0***1 | Колодка гнездовая | |
| 24 | 0***1 | Уплотнитель | |
| 25 | М***0 | Маяк сигнальный | |
| 26 | С***1 | Сигнализатор заднего хода разнотональный | |
| 27 | 9***2 | Фонарь | |
| 28 | 9***0 | Фонарь | |
| 29 | Ф***0 | Фонарь освещения заднего номерного знака | |
| 30 | E***9 | Пленка |
