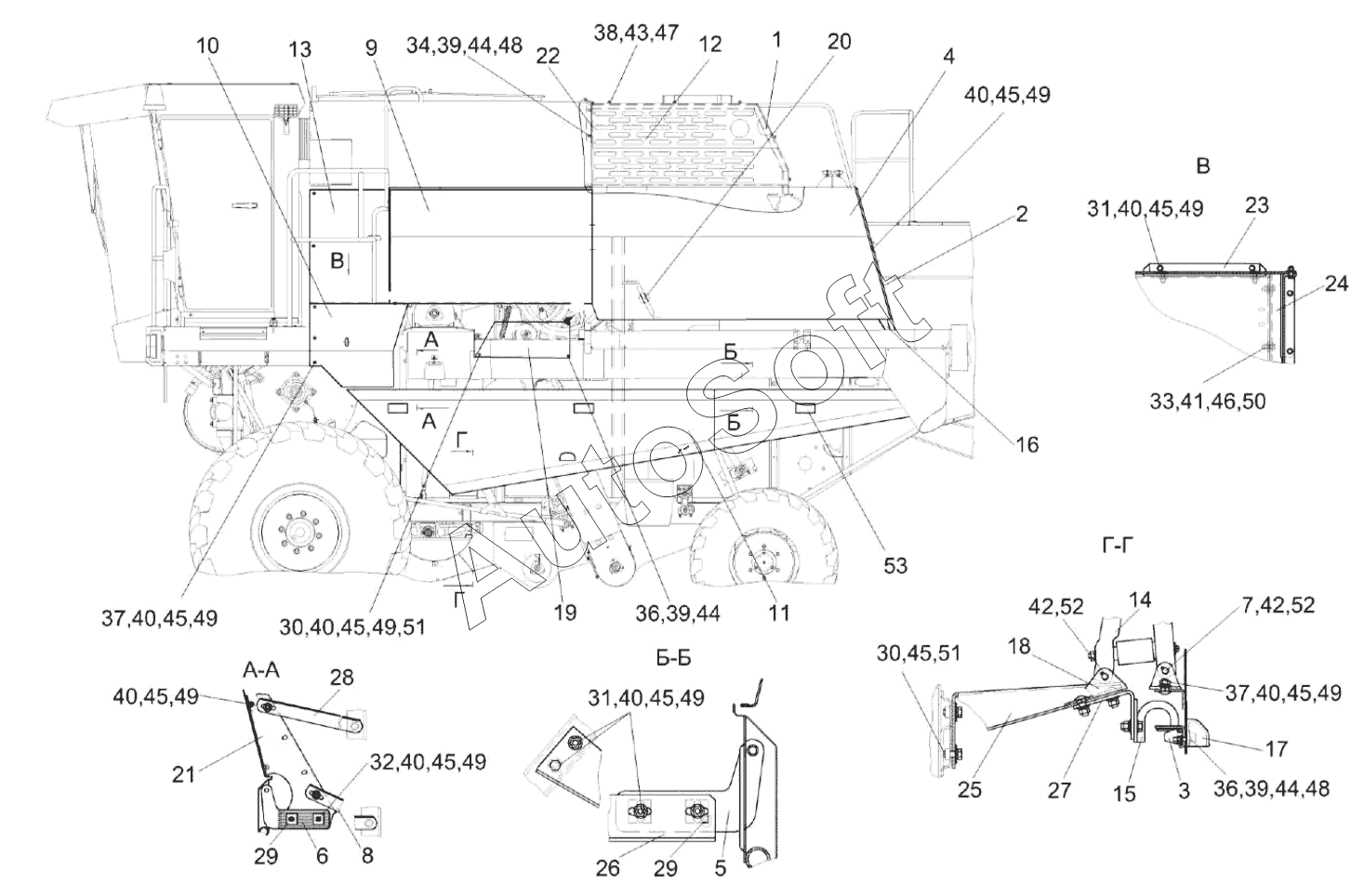

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812) (2021). Установка капотов и ограждений КЗК-8К-0128000-01 (лист 1)
42
42
28
29
29
30
30
31
31
32
33
34
36
36
37
37
38
39
39
39
40
40
40
40
40
40
40
40
41
27
43
44
44
44
45
45
45
45
45
45
45
45
45
46
47
48
48
49
49
49
49
49
49
49
49
50
51
51
52
52
53
53
14
1
2
3
4
5
6
7
8
9
10
11
12
13
КЗК-8К-0128000-01
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0128000-01 | К***1 | Установка капотов и ограждений | |
| 1 | К***0 | Опора левая | |
| 2 | К***0 | Панель | |
| 3 | К***0 | Замок | |
| 4 | К***0 | Панель | |
| 5 | К***0 | Кронштейн | |
| 6 | К***1 | Кронштейн | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Подкос | |
| 9 | К***0 | Панель | |
| 10 | К***0 | Панель | |
| 11 | К***0 | Капот | |
| 12 | К***0 | Капот двигателя | |
| 13 | К***0 | Панель | |
| 14 | К***0 | Механизм фиксации | |
| 15 | К***0 | Зацеп | |
| 16 | К***7 | Обечайка | |
| 17 | К***5 | Рукоятка | |
| 18 | К***5 | Кронштейн | |
| 19 | К***1 | Ограждение | |
| 20 | К***А | Раскос | |
| 21 | К***9 | Кронштейн | |
| 22 | К***3 | Кронштейн | |
| 23 | К***4 | Уголок | |
| 24 | К***5 | Кронштейн | |
| 25 | К***7 | Кронштейн | |
| 26 | К***3 | Кронштейн | |
| 27 | К***1 | Кронштейн | |
| 28 | К***5 | Уголок | |
| 29 | К***6 | Пластина | |
| 30 | Б***6 | Болт М8-6eх20-7796 | |
| 31 | Б***6 | Болт М8-6eх25-7796 | |
| 32 | Б***6 | Болт М8-6eх30-7796 | |
| 33 | Б***6 | Болт М10-6eх25-7796 | |
| 34 | Б***8 | Болт М6-6eх16-7798 | |
| 36 | Б***2 | Болт | |
| 37 | Б***2 | Болт | |
| 38 | В***3 | Винт | |
| 39 | Г***5 | Гайка М6-6G-5915 | |
| 40 | Г***5 | Гайка М8-6G-5915 | |
| 41 | Г***5 | Гайка М10-6G-5915 | |
| 42 | О***0 | Ось | |
| 43 | Ш***2 | Шайба 5 65Г-6402 | |
| 44 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 45 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 46 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 47 | Ш***8 | Шайба | |
| 48 | Ш***8 | Шайба | |
| 49 | Ш***8 | Шайба | |
| 50 | Ш***8 | Шайба | |
| 51 | Ш***1 | Шайба | |
| 52 | Ш***7 | Шплинт 2х18-397 | |
| 53 | 3***1 | Световозвращатель | |
| 53 | К***А | Световозвращатель |
