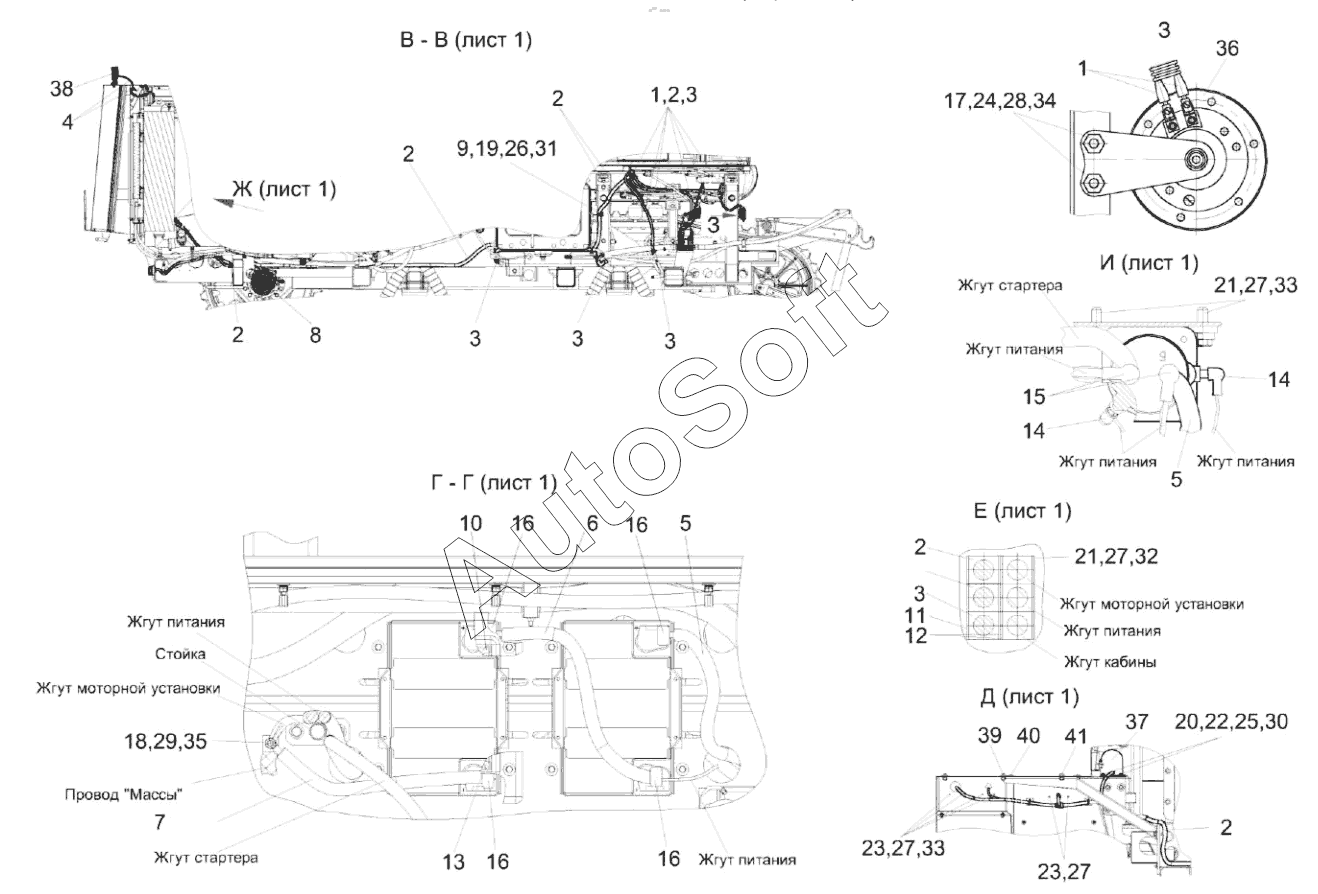

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка электрооборудования косилки КС-150C-2-0721000 (лист 2)
32
22
23
23
24
25
26
27
27
27
27
28
29
30
31
21
21
33
33
34
35
36
37
38
39
40
41
11
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
4
5
5
6
7
8
9
10
КС-150С-2-0721000
12
13
14
14
15
16
16
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-2-0721000 | К***0 | Установка электрооборудования косилки | |
| 1 | К***0 | Жгут площадки управления | |
| 2 | К***0 | Жгут задних фонарей | |
| 3 | К***0 | Жгут гидроблоков | |
| 4 | К***0 | Жгут фар рабочих | |
| 5 | К***0 | Жгут выключателя питания | |
| 6 | К***0 | Жгут аккумуляторов промежуточный | |
| 7 | К***0 | Жгут "массы" | |
| 8 | К***0 | Датчик оборотов | |
| 9 | К***3 | Хомут | |
| 10 | К***9 | Табличка | |
| 11 | К***4 | Прокладка | |
| 12 | К***4 | Кронштейн | |
| 13 | К***8 | Табличка | |
| 14 | К***6 | Колпачок | |
| 15 | К***7 | Колпачок | |
| 16 | У***1 | Чgxол аккумуляторного наконечника | |
| 17 | Б***6 | Болт М8-6eХ20-7796 | |
| 18 | Б***8 | Болт | |
| 19 | В***3 | Винт | |
| 20 | В***3 | Винт | |
| 21 | В***3 | Винт | |
| 22 | Г***7 | Гайка М4-6G-5927 | |
| 23 | Г***5 | Гайка М6-6G-5915 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Ш***2 | Шайба 4 65Г – 6402 | |
| 26 | Ш***2 | Шайба 5 65Г-6402 | |
| 27 | Ш***2 | Шайба 6 65Г-6402 | |
| 28 | Ш***2 | Шайба 8 65Г- 6402 | |
| 29 | Ш***2 | Шайба 12 65Г-6402 | |
| 30 | Ш***1 | Шайба | |
| 31 | Ш***1 | Шайба | |
| 32 | Ш***8 | Шайба | |
| 33 | Ш***1 | Шайба C.6.01-11371 | |
| 34 | Ш***1 | Шайба | |
| 35 | Ш***1 | Шайба | |
| 36 | С***4 | Сигнал звуковой безрупорный | |
| 37 | С***1 | Сигнализатор заднего хода разнотональный | |
| 38 | Ф***5 | Фара рабочая | |
| 39 | 9***2 | Фонарь | |
| 40 | 9***0 | Фонарь | |
| 41 | Ф***0 | Фонарь освещения заднего номерного знака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
