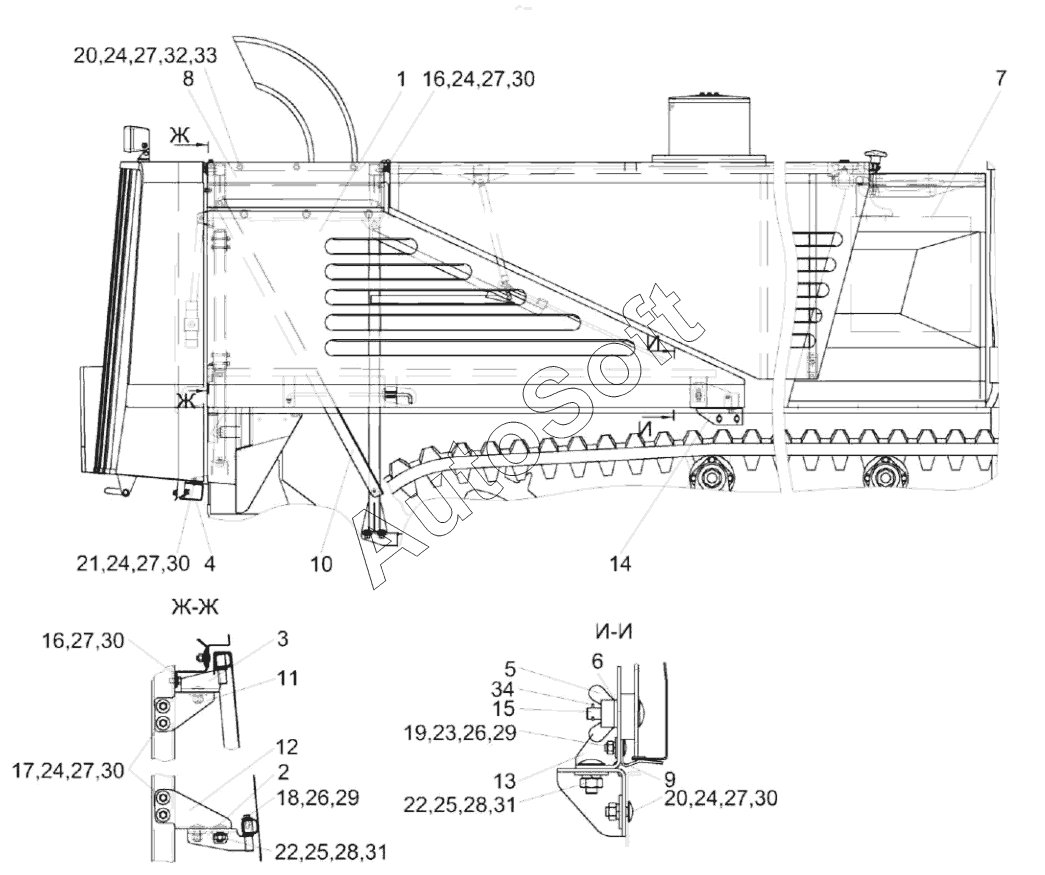

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка капотов КС-150С-0128000 (лист 2)
26
26
18
19
20
20
21
22
22
23
24
24
24
24
24
25
25
17
27
27
27
27
27
27
28
28
29
29
30
30
30
30
30
31
31
32
33
34
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-0128000 | К***0 | Установка капотов | |
| 1 | К***1 | Капот | |
| 2 | К***1 | Петля | |
| 3 | К***1 | Петля | |
| 4 | К***0 | Фиксатор замка | |
| 5 | К***0 | Гайка-барашек | |
| 6 | Ж***5 | Шайба | |
| 7 | К***8 | Кожух | |
| 8 | К***1 | Боковина | |
| 9 | К***3 | Уголок | |
| 10 | К***9 | Раскос | |
| 11 | К***1 | Кронштейн | |
| 12 | К***2 | Кронштейн | |
| 13 | К***1 | Кронштейн | |
| 14 | К***1 | Кронштейн | |
| 15 | К***1 | Болт | |
| 16 | Б***6 | Болт М8-6eХ16-7796 | |
| 17 | Б***6 | Болт | |
| 18 | Б***8 | Болт М6-6eХ16-7798 | |
| 19 | Б***2 | Болт | |
| 20 | Б***2 | Болт М8-6eХ20-7802 | |
| 21 | Б***2 | Болт | |
| 22 | Б***2 | Болт М10-6eХ25-7802 | |
| 23 | Г***5 | Гайка М6-6G-5915 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Г***5 | Гайка М10-6G-5915 | |
| 26 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 27 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 29 | Ш***8 | Шайба | |
| 30 | Ш***8 | Шайба | |
| 31 | Ш***8 | Шайба | |
| 32 | Ш***1 | Шайба | |
| 33 | Ш***1 | Шайба C.10.01-11371 | |
| 34 | Ш***7 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
