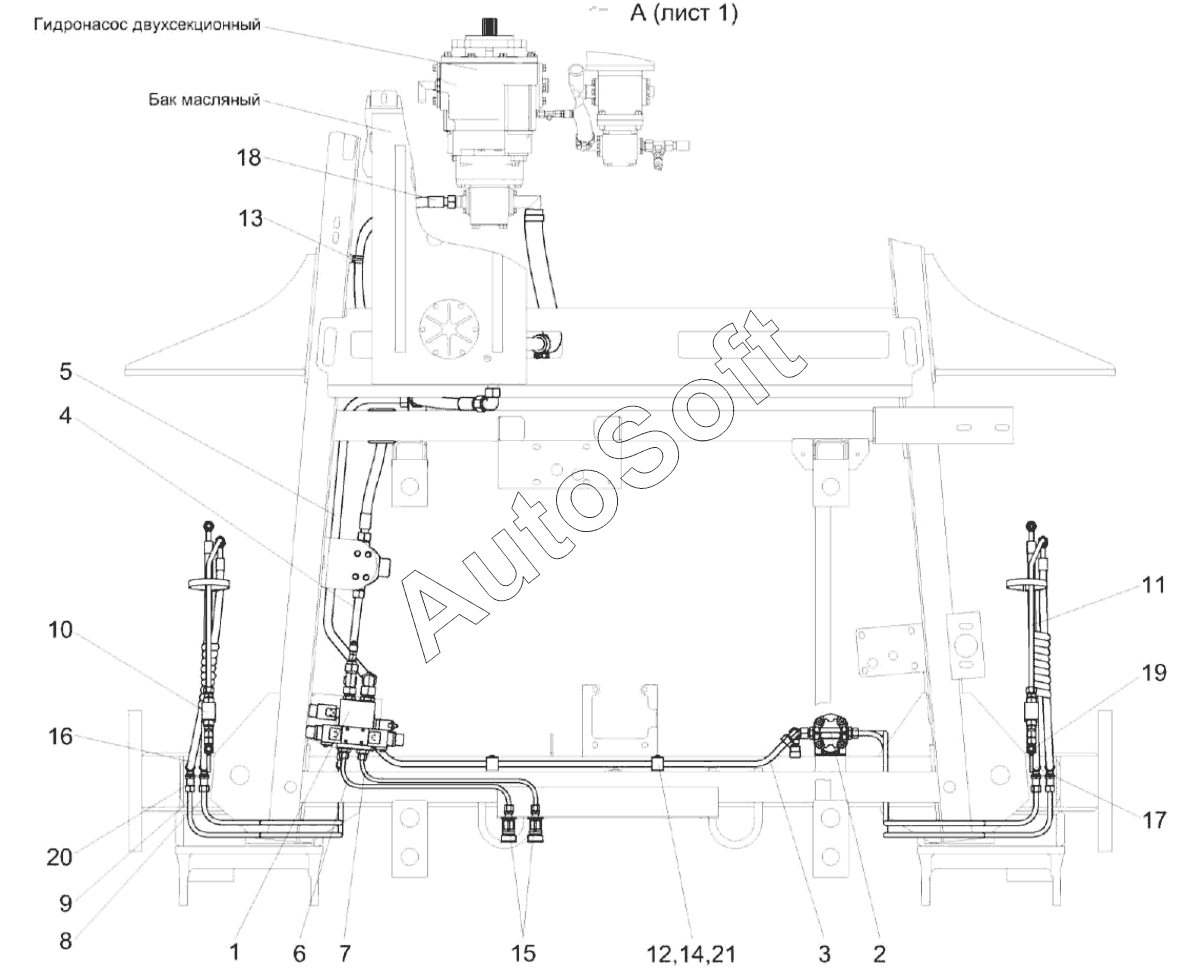

Каталог запасных частей к технике: Гомсельмаш KС-100 (2022). Гидросистема силовых гидроцилиндров косилки КС-100-5-0602000 (лист 2)
11
21
20
19
18
17
16
15
14
13
12
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГПО 0601160 | Г***0 | Установка зажима | |
| КС-100-5-0602000 | К***0 | Гидросистема силовых гидроцилиндров косилки | |
| 1 | К***0 | Гидроблок | |
| 2 | К***0 | Делитель потока | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 7 | К***1 | Трубопровод | |
| 8 | К***0 | Трубопровод | |
| 9 | К***0 | Трубопровод | |
| 10 | К***0 | Кран | |
| 11 | К***0 | Трубопровод | |
| 12 | 2***H | Зажим | |
| 12 | Г***6 | Зажим или | |
| 13 | К***3 | Хомут | |
| 14 | Б***8 | Болт | |
| 15 | Q***3 | Муфта | |
| 16 | Р***° | Рукав высокого давления | |
| 17 | Р***° | Рукав высокого давления | |
| 18 | Р***0 | Рукав высокого давления | |
| 19 | E***F | Угольник | |
| 20 | W***F | Угольник | |
| 21 | Ш***8 | Шайба |
