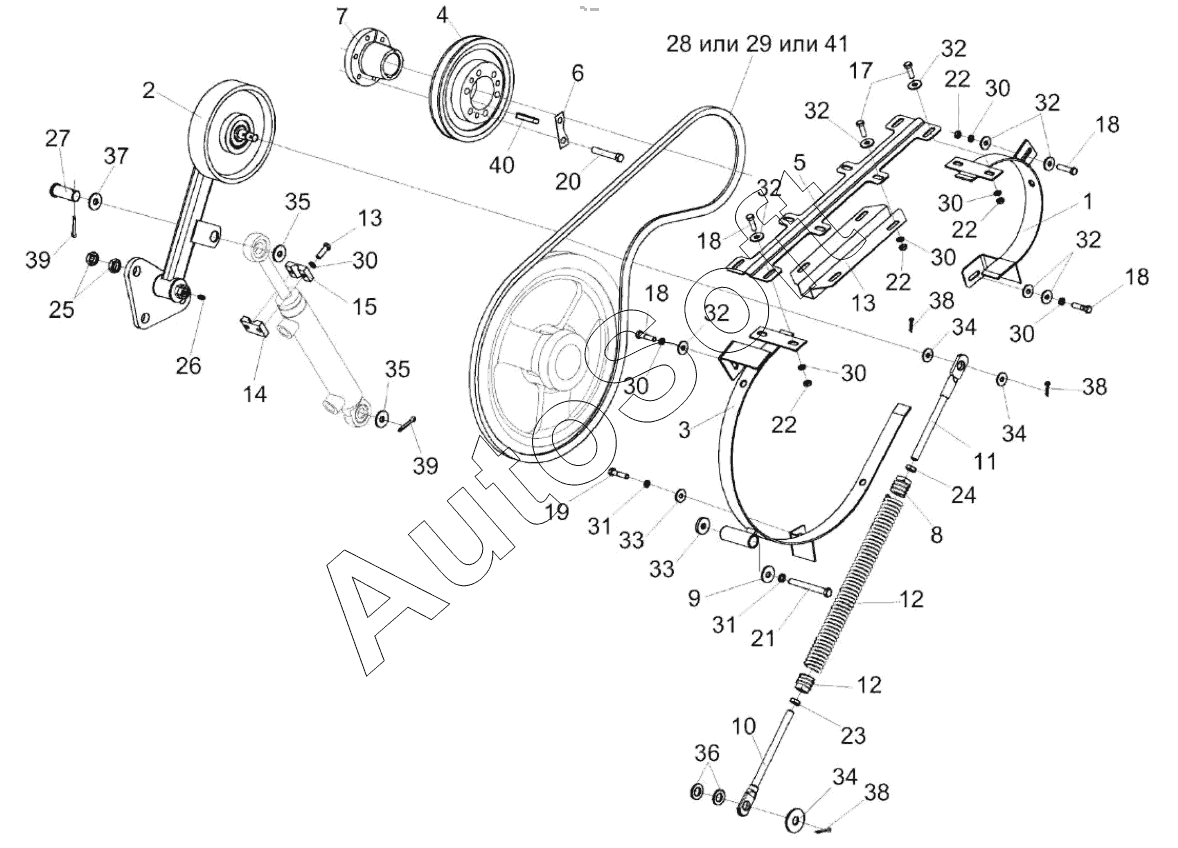

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2021). Привод вибратора КЗК-10-0223000А
31
31
21
22
22
22
22
23
24
25
26
27
28
29
30
30
30
30
30
30
30
20
32
32
32
32
32
32
33
33
34
34
34
35
35
36
37
38
38
38
39
39
40
41
10
1
2
3
4
5
6
7
8
9
11
12
12
12
12
12
12
13
13
14
15
17
18
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0223000А | К***А | Привод вибратора | |
| КЗК-10-0223070 | К***0 | Пружина | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Рычаг | |
| 3 | К***Б | Щиток | |
| 4 | К***3 | Шкив | |
| 5 | К***9 | Пластина | |
| 6 | К***3 | Пластина | |
| 7 | К***2 | Ступица | |
| 8 | К***2 | Пробка | |
| 9 | К***7 | Шайба | |
| 10 | К***6 | Зацеп | |
| 11 | К***7 | Зацеп | |
| 12 | К***3 | Пружина | |
| 12 | К***2 | Пружина | |
| 13 | К***А | Кронштейн | |
| 14 | К***5 | Ограничитель | |
| 15 | К***1 | Ограничитель | |
| 16 | К***3 | Пробка | |
| 17 | Б***6 | Болт М8-6ех25-7796 | |
| 18 | Б***6 | Болт М8-6ех35-7796 | |
| 19 | Б***6 | Болт М10-6ех30-7796 | |
| 20 | Б***6 | Болт М10-6eх60-7796 | |
| 21 | Б***6 | Болт | |
| 22 | Г***6 | Гайка М8-6G-2526 | |
| 23 | Г***6 | Гайка М12-6G-2526 | |
| 24 | Г***6 | Гайка М12-LH-6G-2526 | |
| 25 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 26 | М***3 | Масленка 1.1-19853 | |
| 27 | О***0 | Ось | |
| 28 | Р***i | Ремень | |
| 29 | Р***0 | Ремень | |
| 30 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 32 | Ш***8 | Шайба | |
| 33 | Ш***8 | Шайба | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***9 | Шайба 20.01-9649 | |
| 36 | Ш***1 | Шайба | |
| 37 | Ш***1 | Шайба С.20.01-11371 | |
| 38 | Ш***7 | Шплинт 4х25-397 | |
| 39 | Ш***7 | Шплинт 5х32-397 | |
| 40 | Ш***0 | Шпонка | |
| 41 | Р***w | Ремень |
