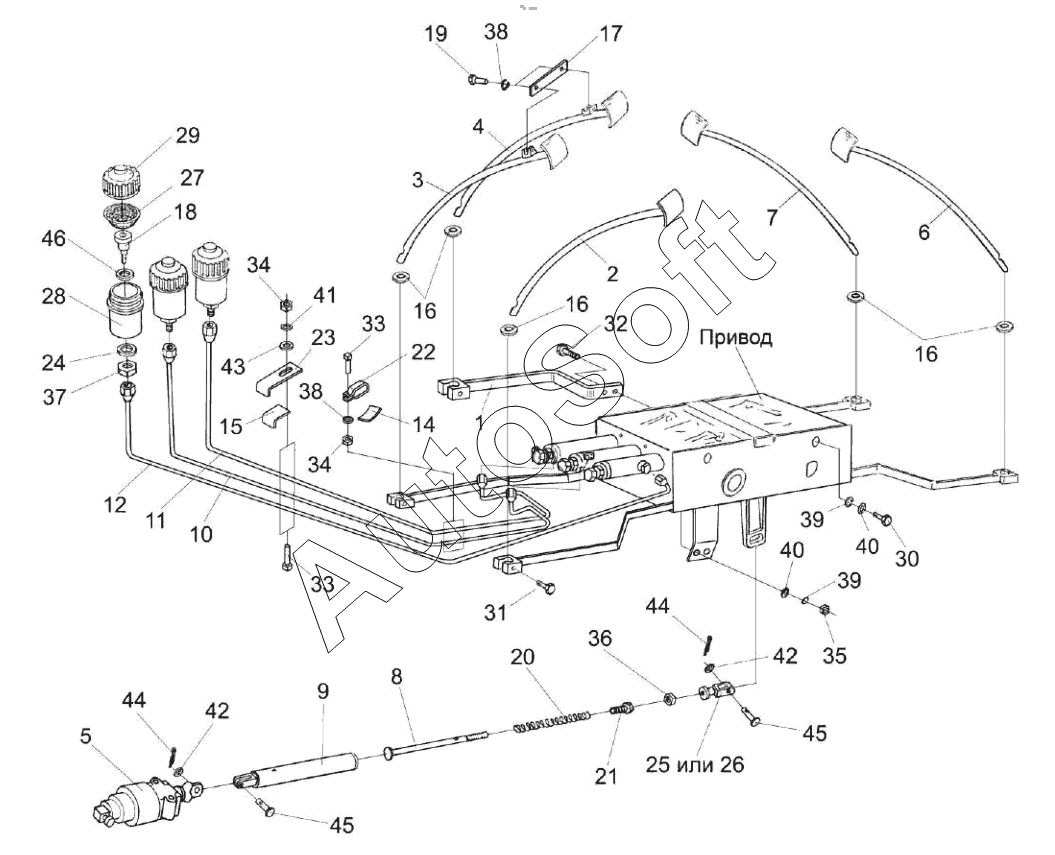

Каталог запасных частей к технике: Гомсельмаш MS280F (2022). Устройство тормозной системы
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
38
39
39
40
40
41
42
42
43
44
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС 0302100 | У***0 | Тяга | |
| 1 | У***0 | Рычаг | |
| 2 | У***0 | Рычаг | |
| 3 | У***0 | Рычаг | |
| 4 | У***0 | Рычаг | |
| 5 | У***0 | Кран тормозной | |
| 6 | У***0 | Рычаг | |
| 7 | У***0 | Рычаг | |
| 8 | У***0 | Рычаг | |
| 9 | У***0 | Корпус | |
| 10 | У***Б | Трубопровод | |
| 11 | У***Б | Трубопровод | |
| 12 | У***Б | Трубопровод | |
| 14 | У***9 | Прокладка | |
| 15 | У***7 | Прокладка | |
| 16 | У***8 | Шайба | |
| 17 | У***6 | Пластина | |
| 18 | У***9 | Штуцер бачка | |
| 19 | У***1 | Винт | |
| 20 | У***А | Пружина | |
| 21 | У***8 | Болт | |
| 22 | У***5 | Скоба | |
| 23 | У***6 | Прижим | |
| 24 | У***3 | Шайба | |
| 25 | К***2 | Вилка | |
| 26 | К***4 | Вилка | |
| 27 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 28 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 29 | 5***5 | Крышка бачка | |
| 30 | Б***6 | Болт М10-6ех20-7796 | |
| 31 | Б***6 | Болт М10-6ех30-7796 | |
| 32 | Б***6 | Болт М10-6ех40-7796 | |
| 33 | Б***2 | Болт М8-6ех20-7802 | |
| 34 | Г***5 | Гайка М8-6G-5915 | |
| 35 | Г***5 | Гайка М10-6G-5915 | |
| 36 | Г***5 | Гайка М10-6G-5915 | |
| 37 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 38 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 40 | Ш***8 | Шайба С.10.01-6958 | |
| 41 | Ш***1 | Шайба | |
| 42 | Ш***1 | Шайба С.10.01-11371 | |
| 43 | Ш***1 | Шайба С.12.01-11371 | |
| 44 | Ш***7 | Шплинт 3,2х20-397 | |
| 45 | О***0 | Ось | |
| 46 | К***3 | Кольцо |
