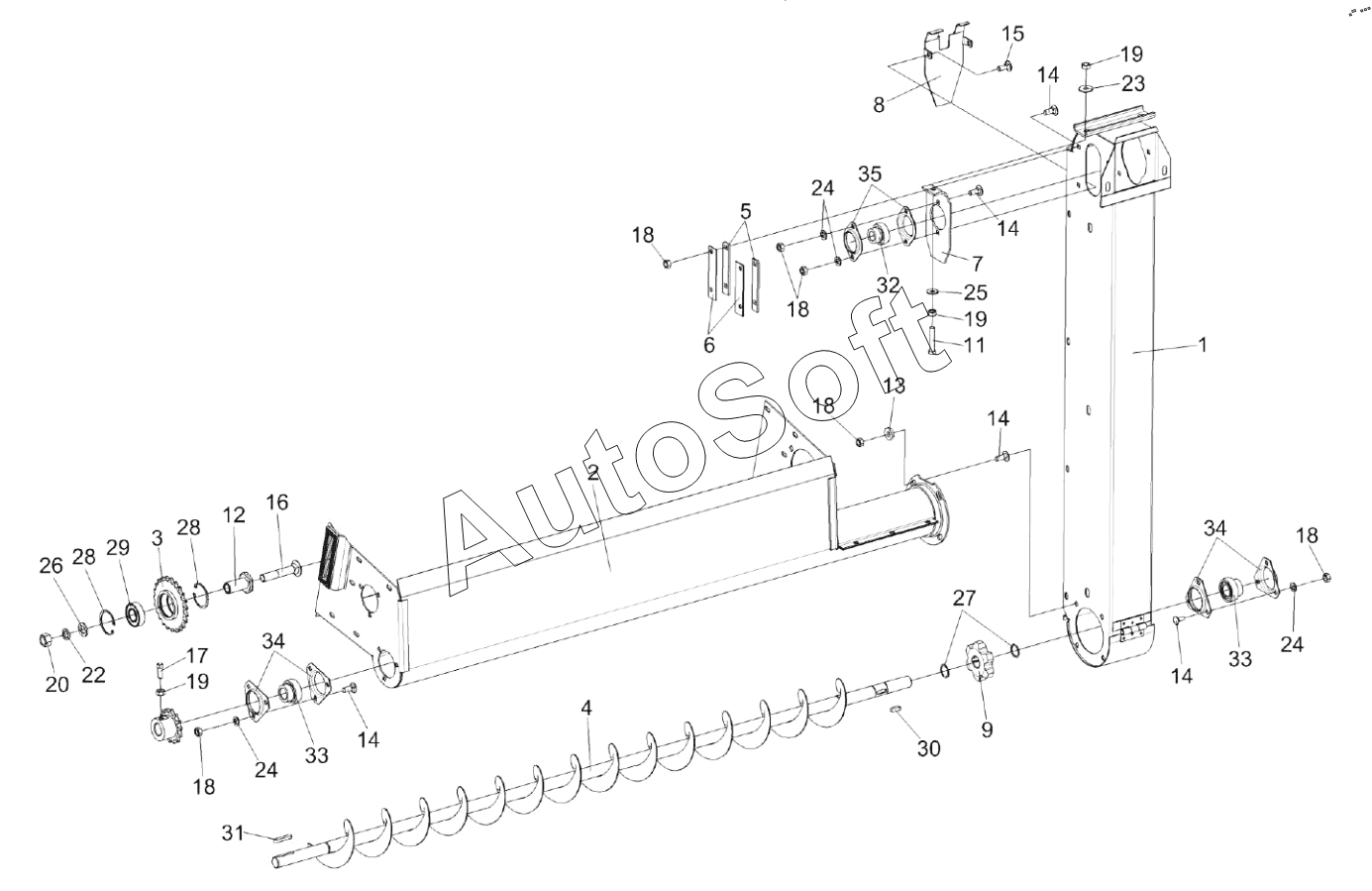

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0102100А | К***А | Элеватор | |
| КП-4-0102150 | К***0 | Звездочка | |
| КП-4-0102200 | К***0 | Шнек | |
| 1 | К***0 | Рама элеватора | |
| 2 | К***В | Корпус шнека | |
| 3 | К***0 | Звездочка | |
| 4 | К***0 | Шнек | |
| 5 | К***8 | Полоса | |
| 6 | К***9 | Полоса | |
| 7 | К***1 | Плита | |
| 8 | К***3 | Щиток | |
| 9 | К***8 | Звездочка | |
| 10 | К***3 | Звездочка | |
| 11 | К***5 | Болт | |
| 12 | К***2 | Втулка | |
| 13 | У***5 | Шайба | |
| 14 | Б***2 | Болт | |
| 15 | Б***2 | Болт | |
| 16 | Б***2 | Болт | |
| 17 | В***5 | Винт | |
| 18 | Г***G | Гайка | |
| 19 | Г***5 | Гайка М10-6G-5915 | |
| 20 | Г***5 | Гайка М16-6G-5915 | |
| 22 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 23 | Ш***8 | Шайба | |
| 24 | Ш***1 | Шайба | |
| 25 | Ш***1 | Шайба C.10.01-11371 | |
| 26 | Ш***1 | Шайба | |
| 27 | К***0 | Кольцо В25-13940 | |
| 28 | К***3 | Кольцо | |
| 29 | П***2 | Подшипник 180205-8882 | |
| 30 | Ш***0 | Шпонка 8х7х25-23360 | |
| 31 | Ш***0 | Шпонка | |
| 32 | П***4 | Подшипник | |
| 33 | П***5 | Подшипник | |
| 34 | К***2 | Корпус | |
| 35 | К***7 | Корпус |
