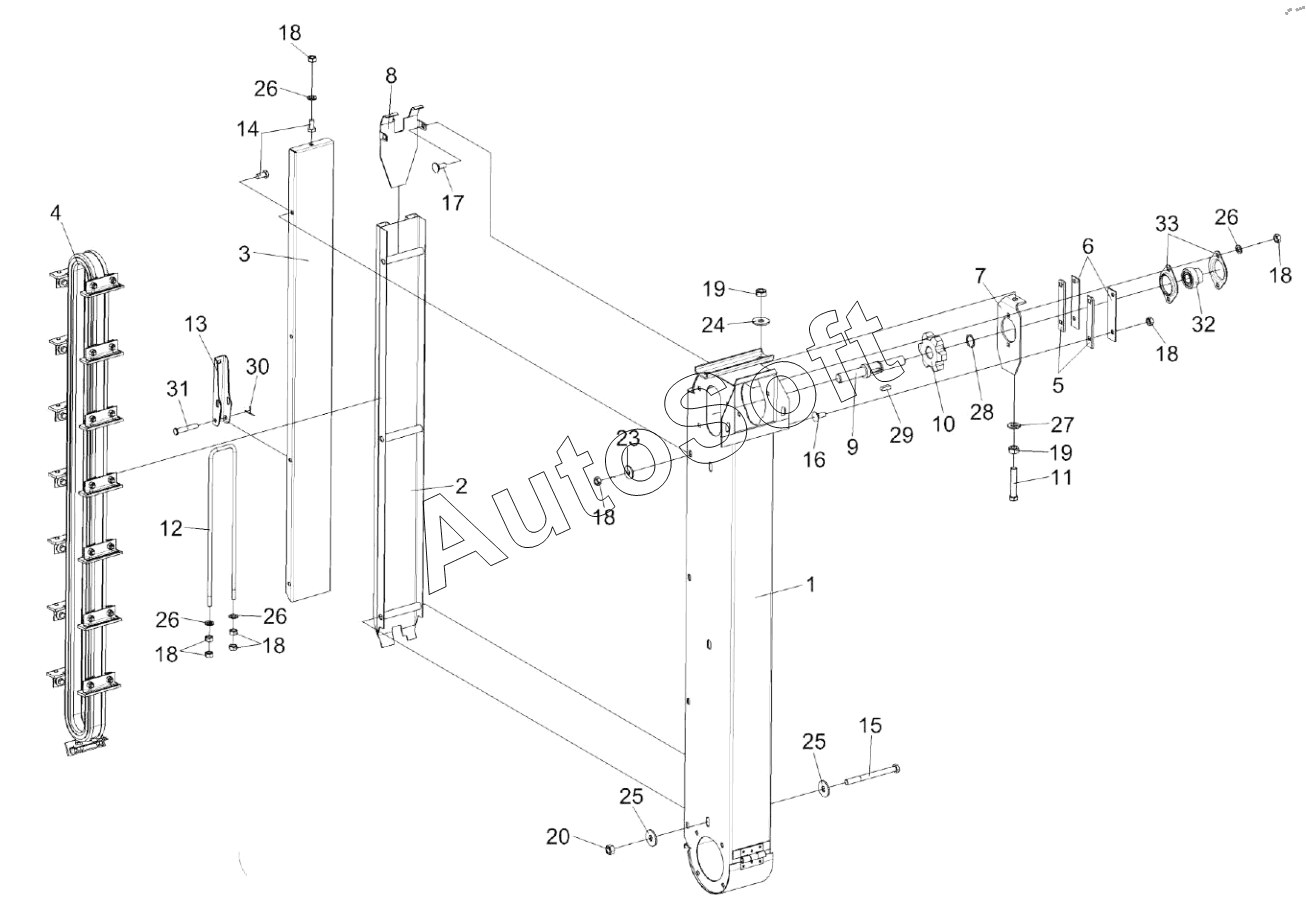

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Элеватор КП-4-0102100А
26
26
26
26
16
17
18
18
18
18
18
18
19
19
20
23
24
25
25
15
27
28
29
30
31
32
33
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0102100А | К***А | Элеватор | |
| КП-4-0102210 | К***0 | Вал | |
| 1 | К***0 | Рама элеватора | |
| 2 | К***0 | Разделитель | |
| 3 | К***А | Крышка | |
| 4 | К***А | Транспортер | |
| 5 | К***8 | Полоса | |
| 6 | К***9 | Полоса | |
| 7 | К***1 | Плита | |
| 8 | К***3 | Щиток | |
| 9 | К***6 | Вал | |
| 10 | К***8 | Звездочка | |
| 11 | К***5 | Болт | |
| 12 | К***А | Скоба | |
| 13 | К***А | Рычаг защелки | |
| 14 | Б***6 | Болт М8-6eх16-7796 | |
| 15 | Б***6 | Болт | |
| 16 | Б***2 | Болт | |
| 17 | Б***2 | Болт | |
| 18 | Г***G | Гайка | |
| 19 | Г***5 | Гайка М10-6G-5915 | |
| 20 | Г***G | Гайка | |
| 23 | Ш***8 | Шайба | |
| 24 | Ш***8 | Шайба | |
| 25 | Ш***8 | Шайба | |
| 26 | Ш***1 | Шайба | |
| 27 | Ш***1 | Шайба C.10.01-11371 | |
| 28 | К***0 | Кольцо В25-13940 | |
| 29 | Ш***0 | Шпонка 8х7х25-23360 | |
| 30 | Ш***7 | Шплинт 2х20-397 | |
| 31 | О***0 | Ось | |
| 32 | П***4 | Подшипник | |
| 33 | К***7 | Корпус |
