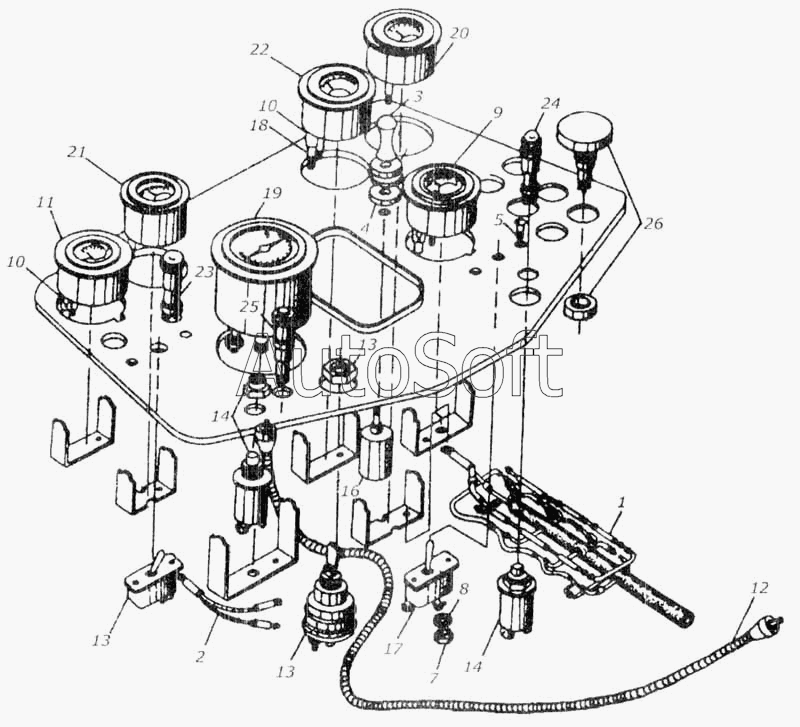

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Щиток приборов КИС 0140020
13
26
25
24
23
22
21
20
19
18
17
16
15
14
14
12
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0140020А | К***А | Щиток приборов | |
| КИС 0140500 | К***0 | Установка приборов | |
| 1 | К***В | Жгут ГОСТ 23544-79 | |
| 2 | К***0 | Жгут | |
| 3 | К***6 | Ручка | |
| 4 | К***7 | Шайба | |
| 5 | В***9 | Винт ГОСТ 17473-80 | |
| 6 | М***9 | Гайка ГОСТ 2526-70 | |
| 7 | М***9 | Гайка ГОСТ 5927-70 | |
| 8 | 4***9 | Шайба ГОСТ 6402-70 | |
| 9 | А***0 | Амперметр ГОСТ 1700-76 | |
| 10 | А***1 | Лампа ГОСТ 2023-75 | |
| 11 | У***1 | Приемник указателя давления масла ГОСТ 8138-66 | |
| 12 | Г***6 | Вал гибкий | |
| 13 | В***6 | Выключатель | |
| 14 | В***3 | Выключатель | |
| 15 | В***3 | Выключатель | |
| 16 | П***3 | Центральные переключатели света | |
| 17 | П***5 | Переключатели | |
| 18 | П***3 | Плафон лампы | |
| 19 | Т***0 | Тахоспидометр | |
| 20 | У***М | Приемники указателей температуры масла | |
| 21 | У***8 | Приемник указателя температуры воды | |
| 22 | У***8 | Приемник указателя уровня топлива | |
| 23 | П***2 | Фонарь контрольной лампы | |
| 24 | П***2 | Фонарь контрольной лампы | |
| 25 | П***2 | Фонарь контрольной лампы | |
| 26 | Н***1 | Кнопки двухполюсного включения |
