Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Гидросистема ходовой части КИЛ 0108000
26
16
17
18
19
19
19
20
21
21
21
21
22
23
24
24
24
25
15
15
27
27
27
28
29
30
31
31
31
32
32
32
32
33
33
33
33
34
1
2
3
4
6
6
7
7
7
7
8
9
10
11
12
13
14

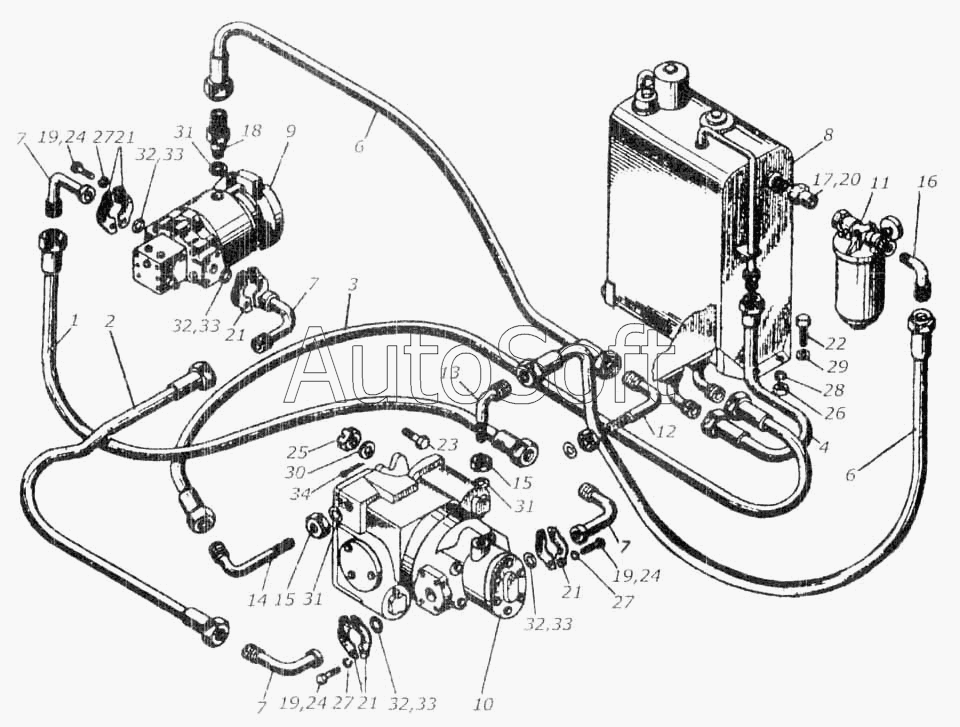

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0108000 | К***0 | Гидросистема ходовой части | |
| КИЛ 0108010 | К***0 | Гидронасос | |
| КИЛ 0108050 | К***0 | Рукав высокого давления | |
| КИЛ 0108050 01 | К***1 | Рукав высокого давления | |
| КИС 0108020А | К***А | Гидромотор | |
| КИС 0108530 | К***0 | Бак масляный | |
| КИС 0108560 | К***0 | Фильтр | |
| 1 | К***0 | Рукав | |
| 2 | К***1 | Рукав | |
| 3 | К***0 | Рукав dу20, L=540 | |
| 4 | К***А | Рукав dу,20 L=690 | |
| 5 | К***1 | Рукав dу20, L=1590 | |
| 6 | К***Б | Рукав dу20 L=1190 | |
| 7 | К***Б | Угольник | |
| 8 | К***0 | Бак масляный | |
| 9 | S***3 | Гидромотор | |
| 10 | S***3 | Гидронасос | |
| 11 | Г***1 | Фильтр | |
| 12 | К***1 | Угольник ввертной | |
| 13 | К***1 | Угольник ввертной | |
| 14 | К***2 | Угольник ввертной | |
| 15 | К***2 | Контргайка | |
| 16 | К***4 | Угольник | |
| 17 | К***5 | Переходник | |
| 18 | К***А | Штуцер | |
| 19 | К***А | Болт специальный | |
| 20 | К***6 | Переходник | |
| 21 | Д***0 | Фланец | |
| 22 | М***9 | Болт ГОСТ 7802-81 | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | 7***0 | Болт | |
| 25 | М***9 | Гайка ГОСТ 5915-70 | |
| 26 | М***9 | Гайка ГОСТ 5915-70 | |
| 27 | 1***9 | Шайба ГОСТ 6402-70 | |
| 28 | 1***9 | Шайба ГОСТ 6402-70 | |
| 29 | 1***9 | Шайба ГОСТ 11371-78 | |
| 30 | 1***9 | Шайба ГОСТ 11371-78 | |
| 31 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 32 | 0***2 | Кольцо ГОСТ 9833 | |
| 33 | "***" | Кольцо | |
| 34 | 3***9 | Шплинт | |
| 35 | П***2 | Шланг ТУ 04(02)НЕ-154/79 | |
| 36 | П***2 | Шланг |
