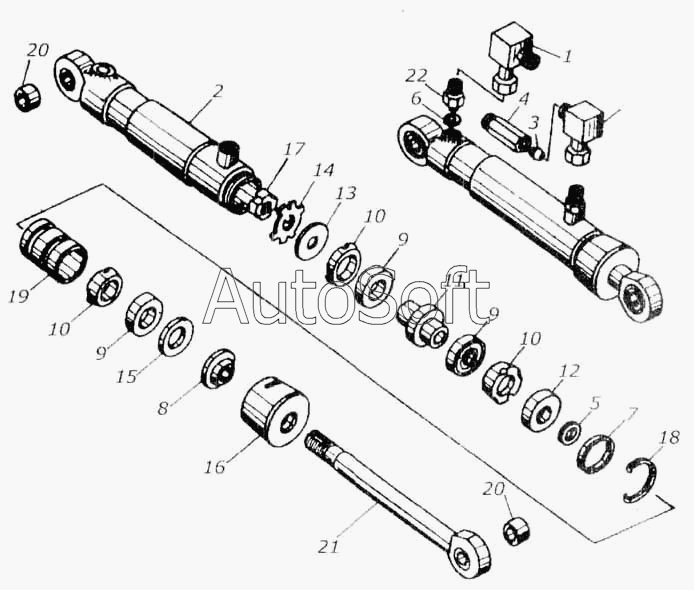

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Гидроцилиндр КИС 0118760
11
22
21
20
20
19
18
17
16
15
14
13
12
10
10
10
9
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0118760Б | К***Б | Гидроцилиндр | |
| Н19.35.000 | Н***0 | Гидроцилиндр | |
| 1 | К***А | Угольник | |
| 2 | Н***0 | Корпус цилиндра | |
| 3 | К***3 | Ниппель | |
| 4 | К***Б | Штуцер | |
| 5 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 6 | 0***2 | Кольцо ГОСТ 9833 73 | |
| 7 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 8 | 2***4 | Манжета грязесъемная | |
| 9 | Н***1 | Манжета 25х50 | |
| 10 | Н***3 | Упор | |
| 11 | Н***2 | Поршень | |
| 12 | Н***1 | Шайба | |
| 13 | Н***2 | Шайба | |
| 14 | Н***3 | Шайба стопорная | |
| 15 | Н***4 | Шайба | |
| 16 | Н***3 | Крышка передняя | |
| 17 | Н***4 | Гайка круглая | |
| 18 | Н***5 | Стопор | |
| 19 | Н***7 | Втулка | |
| 20 | Н***2 | Втулка | |
| 21 | Н***1 | Шток | |
| 22 | Н***3 | Штуцер ввертный |
