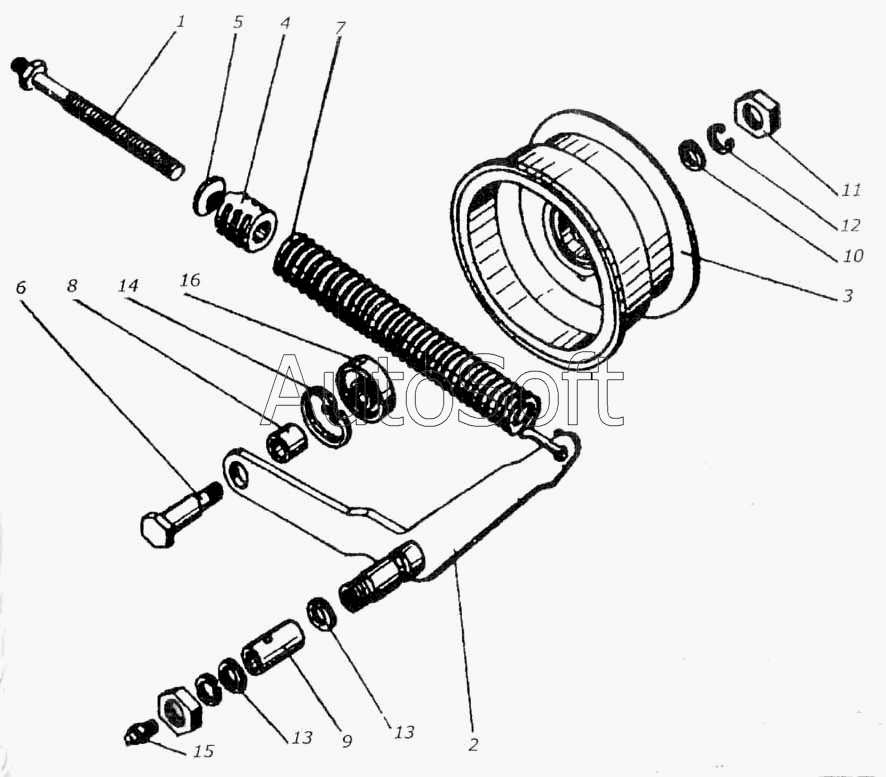

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Устройство натяжное КИС 0125000Б
8
16
15
14
13
13
12
11
10
9
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0125000Б | К***Б | Устройство натяжное | |
| 1 | К***Б | Рамка | |
| 2 | К***Б | Рычаг | |
| 3 | К***А | Шкив | |
| 4 | К***А | Пробка | |
| 5 | К***3 | Шайба | |
| 6 | К***В | Ось шкива | |
| 7 | К***Б | Пружина | |
| 8 | К***Б | Втулка | |
| 9 | К***А | Втулка | |
| 10 | К***3 | Втулка | |
| 11 | М***9 | Гайка ГОСТ 2526-70 | |
| 12 | 2***9 | Шайба ГОСТ 6402-70 | |
| 13 | 2***9 | Шайба ГОСТ 13463-77 | |
| 14 | 1***2 | Кольцо ГОСТ 13941-68 | |
| 15 | 1***р | Масленка ГОСТ 19853-74 | |
| 16 | 1***5 | Подшипник ГОСТ 8882-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
